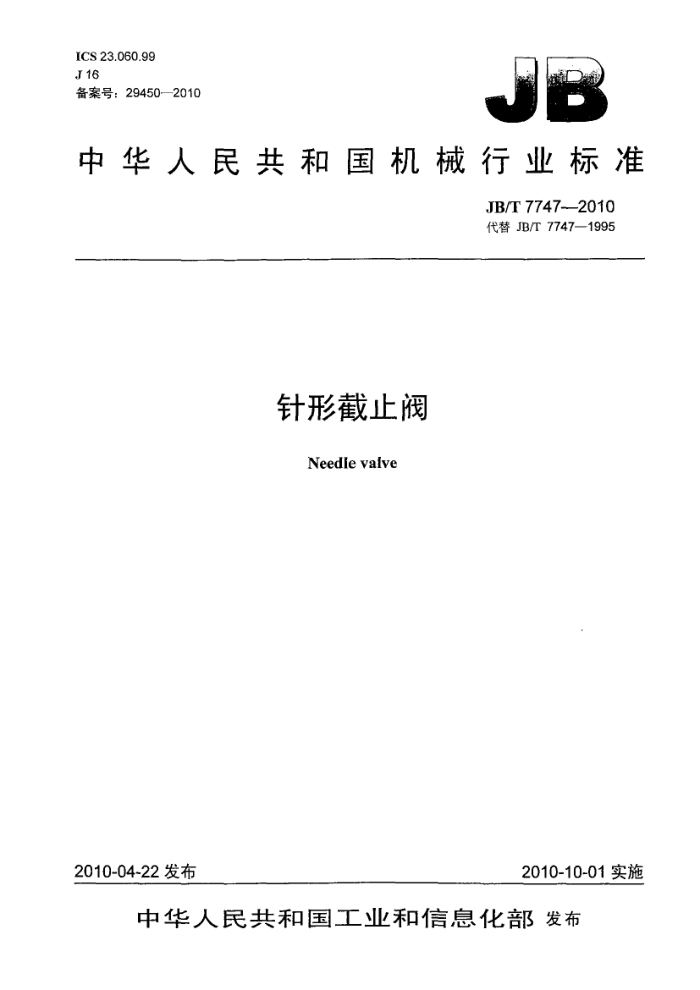

ICS23.060.99 J16 备案号：29450—2010
中华人民共和国机械行业标准
JB/T 7747-2010 代替JB/T7747—1995
针形截止阀
Needle vaive
2010-10-01实施
2010-04-22发布
中华人民共和国工业和信息化部发布 JB/T7747—2010
目 次
ITT
前言， 1范围 2规范性引用文件 3结构形式及参数， 3.1结构形式， 3.2 参数 4技术要求. 4.1 压力-温度额定值 4.2 阀体连接端. 4.3 阀体和阀盖 4.4 阀座.. 4.5 阀瓣， 4.6 阀杆.. 4.7 填料函和填料 4.8 手轮. 4.9 壳体强度及密封性 4.10 清洁度， 4.11 材料 5试验方法. 6检验规则... 6.1 出厂检验. 6.2 型式检验、 6.3抽样检验.. 7标志、包装、运输及贮存图1整体钢制针形截止阀，图2分体钢制针形截止阀。 图3角式钢制针形截止阀，图4接头连接钢制针形截止阀图5卡套钢制针形截止阀图6角式铜制针形截止阀表1内螺纹尺寸与公称尺寸的对应关系表2承插口尺寸.. 表3钢制针形截止阀最小壁厚表4铜制针形截止阀最小壁厚表5检验项目、技术要求和检验方法
.
.t.6
6
**6
.
.4
I JB/T7747-—2010
前言
本标准代替JB/T7747—1995《针形截止阀》。 本标准与JB/T7747--1995相比，主要变化如下：
扩大了公称尺寸的范围；修改了规范性引用文件： -增加了针形截止阀的结构形式；一增加了铜制针形截止阀的全部要求；一增加了压力温度额定值； -增加了DN3的壁厚。
本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：合肥通用机械研究院、安徽省屯溪高压阀门有限公司、宁波埃美柯铜阀门有限公
司。
本标准主要起草人：黄明亚、田申凤、曹耀华、郑雪珍、倪平、胡家勇。 本标准所代替标准的历次版本发布情况为：
JB/T7747—1995。
III JB/T7747—2010
针形截止阀
1范围
本标准规定了针形截止阀的结构形式、参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于公称压力不大于PN320，公称尺寸DN2.5～DN25的钢制针形截止阀：PN16～PN25， DN10DN15的铜制针形截止阀。其他参数的针形截止阀可参照执行。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T196 普通螺纹基本尺寸（GB/T196-2003，ISO724：1993，MOD） GB/T 197 普通螺纹公差（GB/T197--2003，ISO965-1：1998，MOD） GB/T 699 优质碳素结构钢 GB/T1220 不锈钢棒 GB/T1221 耐热钢棒
55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T7306.2--2000，eqv
GB/T 7306.2
ISO 7-1:1994)
GB/T 7307 55°非密封管螺纹（GB/T7307—2001，eqvISO228-1：1994） GB/T12220 通用阀门标志（GB/T12220—1989，idtISO5209：1977） GB/T12224 钢制阀门 一般要求（GB/T12224---2005，ASTMB16.34a:1998，NEQ） GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12716 60°密封管螺纹（GB/T12716—2002，eqVASMEB1.20.1：1992） GB/T13808 铜及铜合金挤制棒（GB/T13808—1992，neqJISII3250：1986） GB/T13927 工业阀门压力试验（GB/T13927—-2008，ISO/DIS5208：2007，MOD） GB/T15530.8 铜合金及复合法兰技术条件 JB/T1754 阀门零部件接头组件 JB/T5300 工业用阀门材料选用导则 JB/T7928 通用阀门供货要求
3结构形式及参数 3.1结构形式
针形截止阀典型结构形式见图1～图6。 3.2参数 3.2.1钢制针形截止阀的公称尺寸为DN2.5、DN6、DN8、DN10、DN15、DN20、DN25。 3.2.2 铜制针形截止阀的公称尺寸为DN10、DN15。
1 JB/T77472010
阀体：2- 一阀瓣：3- 填料垫：4- -填料：5- 阀杆：6 阀杆螺母：7- 锁紧螺母；8~ 一手轮。
图1整体钢制针形载止阀
1--阀体；2- 阀座；3— 阀瓣：4- —阀盖：5— 一阀杆；6- 填料垫：
一填料：8- 填料压盖；9-压盖螺母；10— 一手轮。
图2分体钢制针形截止阀 JB/T7747—2010
—阀体；2—阀：3——阀盖：4——阀杆：5-填料垫：6—填料：
7-.—填料压盖：8——压盖螺母：9—-手轮.
图3角式钢制针形截止阀
+
1——接头；2——接头垫；3— —接头螺母；4—一阀体；5—阅瓣；6- 一阀盖；7- 一填料垫
8——填料：9——阀杆；10—-填料压盖；11—压盖螺母；12—-手轮。
图4接头连接钢制针形截止阀 JB/T77472010
n
一阀体；2—接头螺母；3— 卡套；4- 卡环；5一 一阀瓣：6- 一阀杆；7—压盖螺母；8—阀盖； 9—-锁紧螺母；10— —填料；11- -压套；12- 阀杆螺母；13- —压套螺母；14——手轮。
-
图5卡套钢制针形截止阀
1-—阀体；2— —卡管接头：3——阀杆；4——填料；5-—填料压盖：6-—手轮；7—垫圈；8——螺母。
图6角式铜制针形截止阀 JB/T7747—2010
4技术要求 4.1压力-温度额定值
钢制针形截止阀的压力-温度额定值按GB/T12224的规定，铜制针形截止阀的压力-温度额定值按 GB/T15530.8的规定。 4.2阀体连接端 4.2.1阀体连接端的形式有：焊接、螺纹连接和卡套连接等。 4.2.2内螺纹连接应采用圆锥管螺纹，圆锥管螺纹应符合GB/T7306.2和GB/T12716的规定。螺纹尺寸与公称尺寸DN的对应关系按表1的规定。
表1内螺纹尺寸与公称尺寸的对应关系
公称尺寸 DN
25 Rc1 NPT1
20 Rc3/4 NPT3/4
10 Rc3/8 NPT3/8
15 Rc1/2 NPT1/2
3
6
55℃ 60°℃ NPT1/8
Rc1/4 NPT1/4
Rc1/8
螺纹尺寸
4.2.3外螺纹连接采用管螺纹或普通螺纹，采用管螺纹时应符合GB/T7307的规定；采用普通螺纹时应符合GB/T196、GB/T197的规定。螺纹尺寸与公称尺寸DN的对应关系按JB/T1754的规定或按订货合同的要求选用。外螺纹连接采用普通螺纹时，连接端应带有接头、接头螺母和接头垫等零件，接头、 接头螺母和接头垫按JB/T1754的规定或订货合同的要求。 4.2.4承插焊连接的阀体连接端承插口尺寸按表2的规定或按订货合同的要求。
表2承插口尺寸
单位：mm
公称尺寸 DN 承插口尺寸
25 34.5
15 22.5
20 28.5
10
6
14.4
18.4
4.3阀体和阀盖 4.3.1钢制针形截止阀阀体和阀盖的最小壁厚按表3的规定，铜制针形截止阀阀体和阀盖的最小壁厚按表4的规定。
表3 钢制针形截止阀最小壁厚
公称压力 PN 63 最小壁厚 mm 3.0
阀座直径 mm
公称尺寸 DN
160
320
100
25
16
40
4.2
3.0
3.3
3.0 3.0 3.0 3.0 3.0 3.1 3.3 3.8 5.2
3.0 3.0 3.0 3.0 3.0 3.3 4.2
3.0
3.0 5.0 5.0 5.0 7.0 8.0
3 6 10 15 20 25
3.2 3.3 4.3 6.2
3.0 3.0 3.4 3.7 4.2 4.3 5.3 7.4
3.0
3.1
8.7
6.4
4.6
4.8
4.8
4.0
4.2
5
