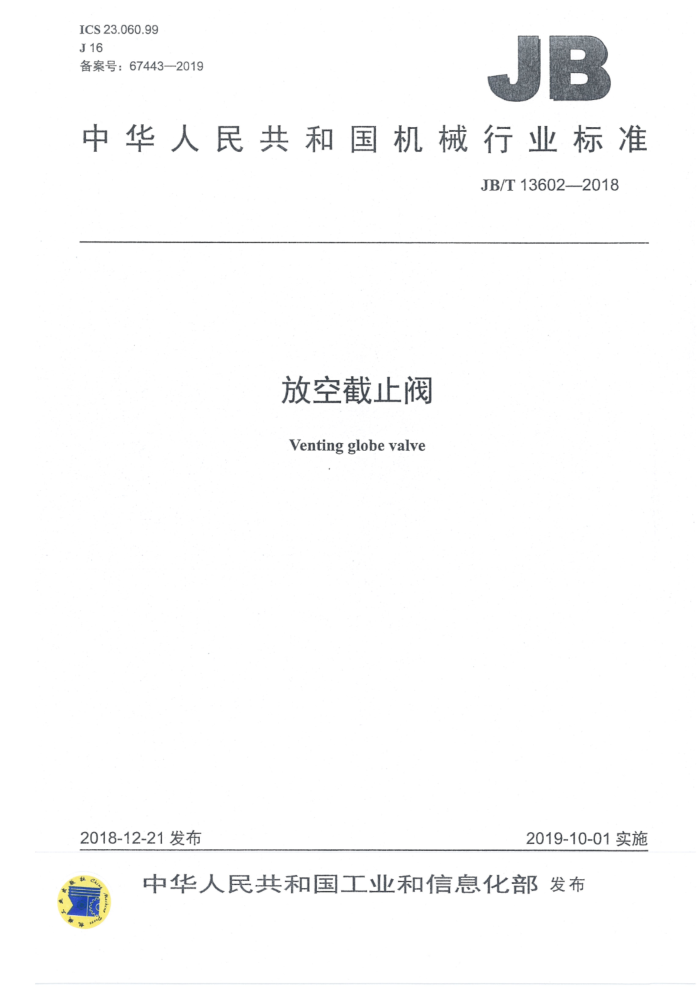

ICS23.060.99 J16 备案号：67443—2019
：
中华人民共和国机械行业标准
JB/T13602—2018
放空截止阀 Ventingglobevalve
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T13602--2018
目 次
前言 1·范围 2规范性引用文件 3结构型式和型号编制. 3.1结构型式. 3.2型号编制， 4技术要求
IU
41
4.1 压力-温度额定值 4.2 结构长度 4.3 连接端 4.4 阀体. 4.5 阀盖 4.6 下盖. 4.7. 阀体与阀盖、下盖的连接， 4.8 阀杆与阀杆螺母， 4.9 阀座、阀芯、阀芯套和缓压轴 4.10 填料和填料箱 4.11. 操作. 4.12 无损检测 4.13 静压寿命试验. 4.14 压力试验. 4.15 外观质量 5.材料
5.1' 阀体和阀盖 5.2 阀座、阀芯 5.3 阀座密封堆焊面 5.4 阀杆... 5.5 非金属材料. 检验和试验方法，
6
6.1 阀体壁厚测量. 6.2 阀杆直径测量.. 6.3 密封面硬度测量 6.4 化学成分 6.5 力学性能， 6.6 静压寿命试验 6.7 壳体试验和密封试验 6.8 外观质量 6.9 标志检查
T JB/T13602—2018
7检验规则 7.1出厂检验
9
X
7.2型式试验 8标志.. 9 防护、包装和储运
X
天
图1 放空截止阀的典型结构
表1阀杆的最小直径表2阀座孔最小内径表3放空截止阀的静压寿命试验次数表4检验项目、技术要求和检验方法
X
I JB/T136022018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：四川长仪油气集输设备股份有限公司、合肥通用机械研究院、上海沪工阀门厂
（集团）有限公司、天津百利展发集团有限公司、重庆科特工业阀门有限公司、方圆阀门集团有限公司、 浙江苏明阀门有限公司、浙江瑞格铜业有限公司、台州浙泉阀门有限公司、合肥通用机电产品检测院有限公司。
本标准主要起草人：王元清、刘建峰、杨雄军、潘春友、张容、张荣伟、苏宗尧、李振坤、王健红、 张建斌、宋书中。
本标准为首次发布。
III JB/T13602-—2018
放空截止阀
1范围
本标准规定了放空截止阀的结构型式和型号编制、技术要求、材料、检验和试验方法、检验规则、 标志、防护、包装和储运。
本标准适用于公称压力为PN16～PN420、公称尺寸为DN15～DN500、使用温度为-46℃～120℃的天然气用放空截止阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150.3压力容器第3部分：设计 GB/T223（所有部分） 钢铁及合金化学分析方法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 231.1 金属材料 布氏硬度试验第1部分：试验方法 GB/T5796（所有部分） 梯形螺纹 GB/T 9113 整体钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T12220 工业阀门标志 GB/T12221 金属阀门结构长度 GB/T12222 多回转阀门驱动装置的连接 GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T20972（所有部分） 石油天然气工业油气开采中用于含硫化氢环境的材料 GB/T26480 阀门的检验和试验 GB/T 26640 阀门壳体最小壁厚尺寸要求规范 GB/T32808 阀门型号编制方法 JB/T 106 阀门的标志和涂漆 JB/T6440 阀门受压铸钢件射线照相检测 JB/T7248 阀门用低温钢铸件技术条件 JB/T7927 阀门铸钢件外观质量要求 JB/T7928 工业阀门供货要求 JB/T8859 截止阀静压寿命试验规程 NB/T47010 承压设备用不锈钢和耐热钢锻件
1 JB/T13602—2018
NB/T47013.3 承压设备无损检测 第3部分：超声检测 NB/T47013.4 承压设备无损检测 第4部分：磁粉检测
3结构型式和型号编制
3.1结构型式
放空截止阀的典型结构如图1所示。
10
11
介质流向
1 4
说明：
下盖； 2 一阀体；
1-
9- 一支架； 10— 一阀杆； 11- 衬环； 12- 衬环O形圈；
一阀座；阀芯；阀芯套；阀盖：手轮；一阀杆螺母；
3- 4 5 6- 7
阀芯O形圈； 14 平衡孔； 15 阀座密封圈； 16- 缓压轴。 图1 放空截止阀的典型结构
13-
.
2 JB/T136022018
3.2型号编制
放空截止阀的类型代号为“FJ”，其余应符合GB/T32808的规定。 示例： FJ41Y-100，表示公称压力为PN100、直通式、密封副为硬质合金的法兰连接放空截止阀。
4技术要求
4.1J 压力-温度额定值
放空截止阀的压力-温度额定值应按GB/T12224的规定。 4.2结构长度
放空截止阀的结构长度应按GB/T12221的规定，或按订货合同的要求。 4.3连接端 4.3.1法兰连接端应按GB/T9113的规
应按GB/T9124的规定 或按订货合同
H
的要求。 4.3.2焊接连接端应按GB/T12224的规定 或按订货合同的要求，用户应说明匹配管道的外径、壁厚、 材料牌号、 最小屈服强度、 特殊化 生质以及是否使用包覆。 4.4阀体 4.4.1 阀体应铸造或锻造成型 4.4.2 阀体的最小壁厚应符GB座12235的规 中DN450DN500应符合GB/T26640的规定。 4.5阀盖 4.5.1阀盖应铸造或锻造成形 4.5.2阀盖填料函部位的最小壁厚应符合GB/T12235的规定，其中DN450、DN500应符合GB/T26640 的规定。 4.6下盖
下盖应设计为圆形平盖型式， 并按GB/T150.3的规定进行设计计算。 4.7 阀体与阀盖、下盖的连接
阀体与阀盖、下盖的连接应符合GB/T12235的规定。 4.8阀杆与阀杆螺母 4.8.1阀杆应是一个整体，不允许采用焊接方式拼接组成。 4.8.2阀杆的最小直径按表1的规定。阀杆的最小直径是指与填料接触段的阀杆的外径。制造厂可以减小阀杆的梯形螺纹大径，但其不应比阀杆的最小直径小1.6mm。与填料接触段的阀杆表面粗糙度Ra 应不大于0.8μm。
3 JB/T13602—2018
表1 阀杆的最小直径
单位为毫米
公称压力
公称
PN100, PN150、 PN250. PN110
PN25、PN40、
PN420
尺寸 PN16 PN20 DN15 12 12 DN20 12 12 DN25 16 16 DN32 16 16 DN40 18 18 DN50 18 18 DN65 20 20 DN80 22 22 DN100 24 26 DN150 28 28 DN200 32 32 DN250 36 36 DN300 38 38 DN350 42 42 DN400 44 44 DN450 48 48 DN500 50 50 4.8.3 阀杆与阀杆螺母接触面应是梯形螺纹， 梯形螺纹按GB/T5796（所有部分）的规定， 阀杆与阀杆螺母的旋合长度应不小于阀杆梯形螺纹直径的1.4倍。 4.8.4 阀杆的设计应保证阀门关闭时， 阀芯与阀座能保持同轴， 且启闭运动无卡阻。 4.8.5 阀杆、阀杆螺母应有足够的强度，保证阀门在最高允许工作压力下能安全运行。 4.9 阀座、阀芯、阀芯套和缓压轴 4.9.1 阀座和阀芯的密封应设置金属与非金属双重密封结构。 4.9.2 阀座和阀芯密封面应堆焊硬质合金（CoCrW），加工后的堆焊层厚度应不小于1.6mm。 4.9.3 阀座孔的内径应不小于表2的规定。
PN63 阀杆的最小直径 14
PN50
PN160
PN260
16 20 22 24 24 28 32 36 36 60 75 85 95
12 12 16 16 18 18 20 22 26 32 36 36 38 44 50 50 55
14 16 16 16 18 20 24 28 30 38 42 46 50 58 60 65 70
14 16 20 20 22 26 28 30 32 42 48 55 58 60 63 70 75
16 16 20 20 24 26 30 32 36 44 55 65 70 75 75 - I
14 16 16 18 18 22 26 28 32 38 44 48 50 55 60 60
-
-
单位为毫米
表2阀座孔最小内径
公称压力 PN150~PN160 阀座孔最小直径
公称尺寸
PN420
PN16~PN110
PN250PN260
DN15 DN20 DN25 DN32
9 12 17 23
9 12 17 23
9 12 17 23
9 12 17 23
8 9 14 20
8 9 14 20
