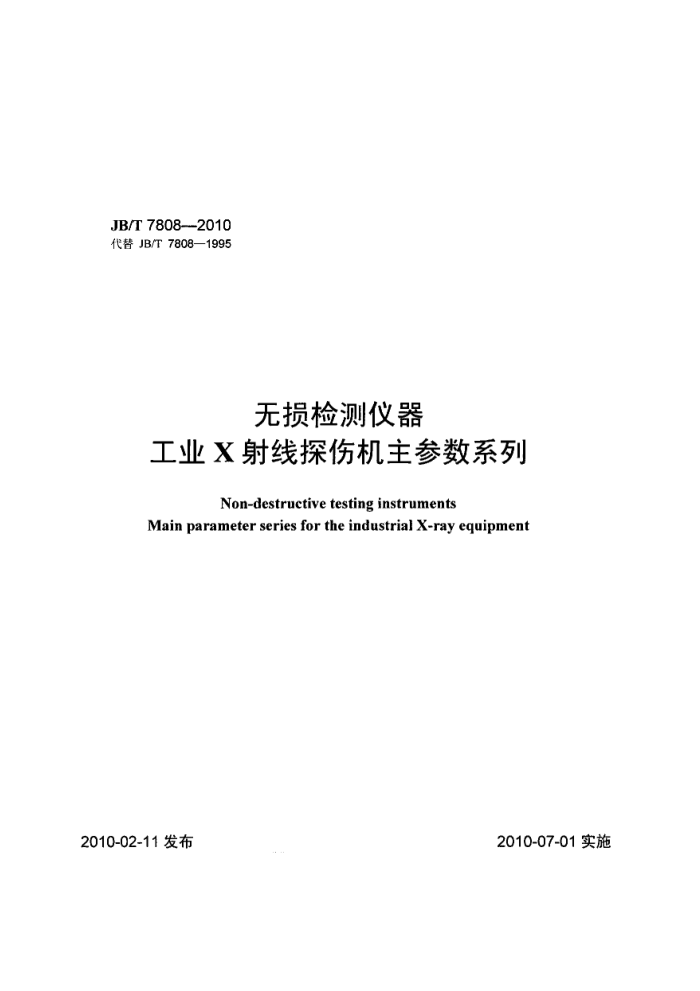

JB/T7808---2010 代替JB/T7808—1995
无损检测仪器
工业X射线探伤机主参数系列
Non-destructive testing instruments
Main parameter series for the industrial X-ray equipment
2010-02-11发布
2010-07-01实施 JB/T7808—2010
目 次
前言.. 范围.
... I
1
1
2规范性引用文件 3术语和定义 4X射线机主参数及主参数系列表1携带式X射线机主参数系列. 表2固定式（移动式）X射线机主参数系列
****+* JB/T7808—2010
前言
本标准代替JB/T7808一1995《工业X射线探伤机主参数系列》。 本标准与JB/T7808一1995相比，主要变化如下：增加了前言： -增加了第2章规范性引用文件；
-增加了术语和定义：增加了部分参数。
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。 本标准由中国机械工业联合会提出本标准由全国试验机标准化技术委员会 （SAC/TC122）归口。 本标准负责起草单位：辽宁仪表研究所、辽宁省计量科学研究院。 本标准主要起草人：李洪国、刘剑。 本标准所代替标准的历次版本发布情况为：
ZB N78 0011986; --JB/T7808--1995。
II JB/T7808—2010
无损检测仪器工业X射线探伤机主参数系列
1范围
本标准规定了500kV以下携带式工业X射线探伤机和固定式（移动式）工业X射线探伤机（以下简称X射线机）主参数和主参数系列。
本标准适用于设计、制造X射线机时选定主参数数值。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T12604.2无损检测术语射线照相检测（GB/T12604.2—2005，ISO576：1997，IDT） 3术语和定义
GB/T12604.2中确立的以及下列术语和定义适用于本标准。
3.1
X射线探伤机X-raydetectionapparatus 用X射线管产生X射线束透照试件来检测其内部缺陷的装置
3.2
携带式X射线探伤机portableX-raydetectionapparatus 便于搬运、携带的X射线探伤机，通常由X射线发生器、控制器和低压电缆三部分组成。
3.3
固定式（移动式）X射线探伤机stationary（movable）X-raydetectionapparatus 一般指在有射线防护设施的场所使用，能在一定范围内移动（固定）的X射线探伤机。通常由X
射线发生器、高压发生器、控制器和冷却装置等组成。 3.4
额定管电压 ratedtubevoltage 额定管电压是指X射线管在额定的条件下，加在阳极与阴极之间最大的电压峰值（千伏），即最大
X射线管电压。 3.5
额定管电流ratedtubecurrent 额定管电流是指X射线管在规定电路条件下，由为个系列峰值千伏值和曝光时间准备的最大平
均直流阳极电流值所组成X射线管最大回路电流。 4X射线机主参数及主参数系列 4.1携带式X射线机主参数及主参数系列应符合表1规定。 4.2固定式（移动式）X射线机主参数及主参数系列应符合表2规定。
1 JB/T7808—2010
表1携带式X射线机主参数系列主参数系列
主参数额定管电压 100,120,125，150,160,200,220,250, 由R'10(80500)和R"10(100-400)和R"10(100.
备 注
500）优先数系列组成的复合系列 R"10（312）优先数系列
kv 300,320,350，420,450,500 额定管电流
2,3,4，,5，6,8，10,12
mA
表2 固定式 （移动式）X射线机主参数系列主参数系列
主参数额定管电压 25,40,60,80,100;120,125,150,160, 由R"5（2560)、R1080--500）和R"10（100-
备 注
kv 200,225，250,300,320,400,450，500 500）优先数系列组成的复合系列额定管电流 2,3，4，5,6,8,10,12,15，20,25,
R"10（3-80）优先数系列
30,40,50,60,80
mA
2
