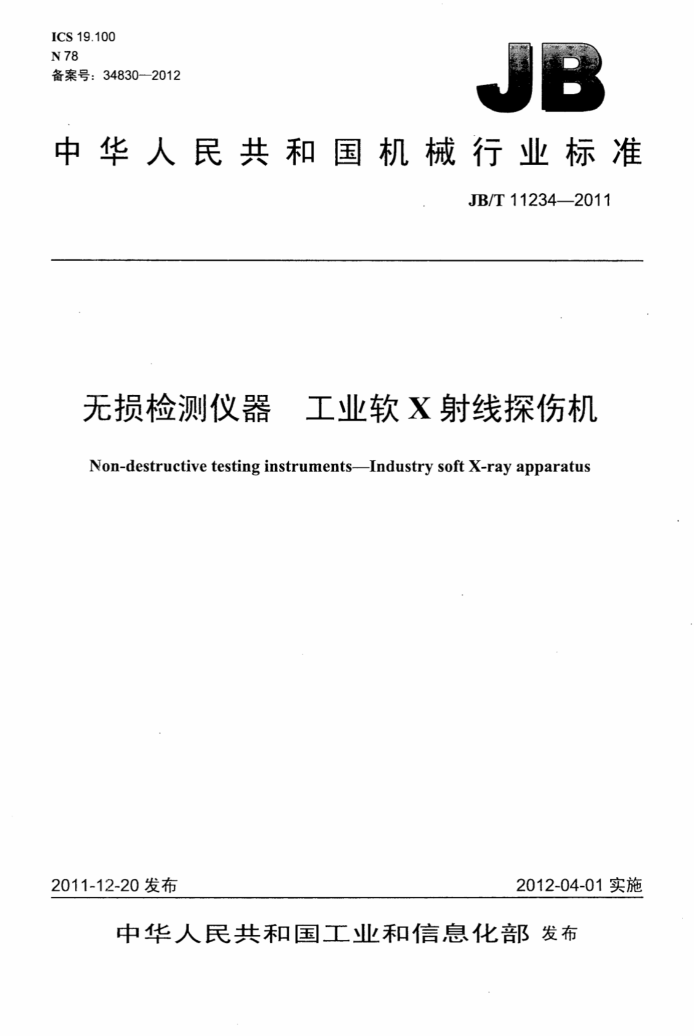

ICS 19.100 N78 备案号：348302012
--
-
中华人民共和国机械行业标准
JB/T112342011
无损检测仪器 工业软X射线探伤机 Non-destructive testing instruments-Industry soft X-ray apparatus
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T11234—2011
目 次
前言. 1范围. 2 规范性引用文件 3 术语和定义 4产品分类... 4.1产品主参数系列.. 4.2 软X射线机分类.. 4.3产品型号表示方法.. 5技术要求 5.1 正常工作条件 5.2 使用性能.. 5.3 安全和环境保护性能 5.4 软X射线机的总耗电功率 5.5 高压电缆绝缘强度 5.6 荧光屏观察系统 5.7 最大放大倍数的影像分辨力 5.8 指示仪或显示仪 5.9 技术性能指标.. 5.10 外观质量要求 5.11 密封性. 5.12 软X射线管焦点尺寸 6 试验方法， 6.1 试验仪器， 6.2 试验条件... 6.3 穿透力试验 6.4 透照灵敏度试验. 6.5 辐射圆锥角试验.. 6.6 辐射场均匀性试验 6.7 计时误差试验， 6.8 管电压调节范围试验 6.9 额定工作可靠性试验.. 6.10 安全和环境保护性能试验 6.11 总耗电功率试验 6.12 密封渗透试验 6.13软X射线管焦点尺寸的测量 6.14包装状态时基本环境条件试验 6.15荧光屏观察系统试验 6.16最大放大倍数影像分辨力试验
9
1
建筑321---标准查询下载网 www. jz321. net JB/T11234—2011
6.17 包装运输试验 6.18 其他项目试验， 6.19 携带式软X射线机低温正常工作试验
9 .9 2 C
7检测规则. 7.1出厂检验... 7.2 型式检验. 8标志、包装、运输和贮存
.10 10 10 11 11 12 ,12 2 13 13 13 14 5 15 15 16 4 6
8.1 标志 8.2 包装. 8.3 运输 8.4 贮存附录A（规范性附录）焦点针孔射线照相 A.1 试验设备 A.2 试验方法. A.3 操作条件.. A.4 针孔射线照片的拍摄 A.5 焦点标称参数的规定 A.6 焦点标称值的容许值附录B（规范性附录）焦点有效值的测量， B.1 测量方法 B.2 焦点宽度和长度的计算附录C（规范性附录）星形X射线测试卡法测量管焦点尺寸图1 辐射圆锥角示意图，图2 测量辐射场均匀性的测量点位置图3 周向管辐射角的测试，图4 辐射探测器测量示意图图A.1 针孔板主要尺寸图A.2 基准轴与针孔轴线角度图C.1 星形射线测试卡测量方法表1 产品主参数系列表2 产品型号分类... 表3 管电压调节范围表4 绝缘强度表5环境试验条件表6 低压回路绝缘强度试验电压表7 铅当量数值表8 出厂检验和型式检验，表A.1 针孔板、针孔尺寸. 表A.2 胶片位置表A.3 额定管电压、管电流. 表A.4 焦点标称值的容许值
12 13 .16
.
4
*. 8 .8 10 ..12 13 .13 14
II JB/T11234—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准主要起草单位：深圳市华测检测技术股份有限公司、辽宁仪表研究所、丹东市无损检测设备
有限公司、山东省特种设备检验研究院济宁分院。
本标准主要起草人：朱平、武太峰、董殿刚、王延东。 本标准为首次发布。
II
建筑321---标准查询下载网 www. jz321. net JB/T11234—2011
无损检测仪器 工业软X射线探伤机
1范围
本标准规定了软X射线探伤机的主参数系列、型号编制方法、技术要求、试验方法和检验规则等。 本标准适用于采用铍窗外封接的软X射线管，管电压为10kV～100kV，额定电源电压为220V，
频率为50Hz完全防电击软X射线探伤机（以下简称软X射线机）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T13384—2008机电产品包装通用技术条件 GB18871—2002电离辐射防护与辐射源安全基本标准 GB22448—2008500kV以下工业X射线探伤机防护规则
3术语和定义
下列术语和定义适用于本文件。
3.1
全防护软X射线机fullprotectionsoftX-rayapparatus 能将软X射线源及所检验的物体或处理对象完全封闭的防护装置。
3.2
防护型软X射线机protectiontypesoftX-rayapparatus 能包住软X射线管或软X射线源和所检验的物体或处理对象的防护装置。
4产品分类 4.1产品主参数系列
产品主参数系列见表1。
表1产品主参数系列
说明
主参数系列
10，（11)，12，（14)，16，（18)，20，（22)，25, (28)，30，35，40，（45)，50，（55)，60，70，80, 90,100
额定管电压
选用R20（10-100）之有限数系组成，带括号的数不推荐使用
kV 额定管电流 5，6，8，10，12，（15)，20，25，30，40，50, 选用R10（5-60）之优先数系组成，带
括号的数不推荐使用
mA 4.2软X射线机分类
60
软X射线机分为携带式和固定式（移动）式两种。 4.3产品型号表示方法
产品型号由下面五部分组成（见表2）： JB/T112342011
II-V
产品中的型（防护性能）产品主参数（额定管电压）小类中的分支（R- 软X射线探伤机）产品中的组（X— 携带式，Y- 一固定式）无损检测仪器大类中的小类（X- 工业X射线探伤机）表2产品型号分类
II 分支
1 组
I 小类
IV 主参数额定电压
V 型
名称 代号全防护型 F 防护型 H 普通型
名称 代号工业X射线探伤机示例：额定管电压35kV，管电流5mA，固定式全防护软X射线探伤机型号为XYR-355F。 5技术要求 5.1正常工作条件 5.1.1环境温度：
代号 名称 代号 x
名称携带式
软X射线
用阿拉伯数字表示额
4
固定式（移动式） Y 探伤机 R 定管电压的千伏值
固定式（移动式）：2℃～40℃；携带式：-10℃～40℃。
5.1.2空气相对湿度不大于85%。 5.1.3海拔不超过1000m（超过1000m，用户可与制造厂协商解决）。 5.1.4电源电压波动应在额定电压的土10%以内。 5.1.5接地装置的接地电阻应小于4Q2。 5.2使用性能 5.2.1对铝的穿透力应不低于相应产品标准的规定值。 5.2.2 对铝的透照灵敏度应优于1.8%。 5.2.3 软X射线定向辐射圆锥角应大于38° 5.2.4 软X射线在38°辐射范围内（相对密度0.4）场强均匀分布，应没有缺圆。 5.2.5 计时器的计时误差为所测点指示值的土10%。 5.2.6 软X射线机应带有管电压、管电流的调整和指示装置，其管电压调节范围按表3的规定。
表3管电压调节范围
标称管电压kV
管电压调节范围kV
2~10 5~20 8~35 10~40 12~50 15~60 20~80 25~100
10 20 35 40 50 60 80 100
2
建筑321---标准查询下载网 www. jz321. net JB/T11234—2011
5.2.7携带式软X射线机电源电缆长度应不小于5m，连接电缆长度应不小于5m。全防护型除外。 5.2.8间断工作的软X射线机按额定工作规程连续工作十次，应无异常现象。 5.3安全和环境保护性能 5.3.1低压回路绝缘性能： 5.3.1.1绝缘电阻应不低于20MQ2。 5.3.1.2绝缘强度应符合表4的规定值。
表4绝缘强度试验电压（U)
耐压时间 min
回路电压（U）
v U≤100 100 V 500 1 000
- 1
5.3.2高压回路绝缘强度应能满足额定管电压的110%、耐压1min的试验，应无被击穿、散落等异常现象。 5.3.3软X射线散漏射线空气比释动能率。 5.3.3.1全防护型软X射线机漏射线空气比释动能率应符合GB22448—2008中3.1的规定。 5.3.3.2防护型软X射线机漏射线空气比释动能率应符合GB22448一2008中3.1的规定。 5.3.4过电压保护装置，其整定值应为额定管电压的（1.05～1.10）倍。 5.3.5过电流保护装置，其整定值应为额定管电流的（1.05～1.50）倍。 5.3.6 带有油温和气温保护装置时，其整定值为规定值土5℃。 5.3.7 气体绝缘的软X射线机应带有压力指示及压力下限保护装置。 5.4软X射线机的总耗电功率 5.4.1固定式（移动式）应不大于其软X射线管功率的2.5倍。 5.4.2携带式应不大于其软X射线管功率的2倍。 5.5高压电缆绝缘强度
高压电缆的绝缘强度应符合5.4.2的规定。 5.6荧光屏观察系统 5.6.1在不同焦距时，软X射线束的中心位置均应处于荧光屏的平面中心。 5.6.2荧光屏的影像分辨力不低于1.25LP/mm。 5.7 最大放大倍数的影像分辩力
摄像时最大放大倍数的影像分辨力应不低于4LP/mm。 5.8 指示仪或显示仪
用于暗室工作的软X射线机，其指示或显示仪应有被照明装置。 5.9技术性能指标
软X射线机在包装状态时应满足表5所规定的环境条件试验后，各项技术性能应符合本标准规定。 5.10外观质量要求 5.10.1表面镀层应坚固，无脱落、起皮现象。 5.10.2表面油漆应色泽均匀、光滑平整，无明显划伤和脱落现象。 5.10.3主要部件之间的联接螺钉应联接牢靠。 5.11密封性
各种密封部件，其密封性能应无渗漏现象。 5.12软X射线管焦点尺寸
射线管的焦点形状应规整，尺寸误差应符合如下要求：
3 JB/T11234—2011
a）焦点标称值大于3.0mm焦点尺寸的误差应小于十30%； b）焦点标称值小于或等于3.0mm的焦点尺寸容许值应符合表A.4规定。
表5环境试验条件
序号 / 2 3 4
基本环境条件
额定值 55 -40 85% 10 11 50 250
高温℃ 低温℃
相对湿度（25℃时）
加速度g 脉冲持续时间ms 包装状态下
连续冲击
跌落高度 mm
自由跌落倾斜跌落
5
包装箱地面边长大于500mm时底面离地最高距离
试验方法
6
6.1试验仪器 6.1.1 准确度等级不低于1.0级的交流电流表、电压表和功率表。 6.1.2 球隙放电器或准确度不低于1.5级的静电电压表。 6.1.3 500V绝缘电阻表。 6.1.4 射线剂量仪（误差土10%，能量响应为10keV~10MeV）。 6.1.5 密度计、强光可调阅片灯。 6.1.6 铝线型透度计、铝平板试块。 6.1.7 钨酸钙荧光增感屏、铅箔增感屏（0.02mm厚）、感光度为320以上的工业胶片。 6.1.8 焦点针孔照相装置或星形X射线测试卡。 6.1.9 碰撞试验台、高低温试验箱，湿热试验箱。 6.1.10 电子秒表和水银温度计。 6.1.11 0.5LP/mm~2LP/mm和2LP/mm~8LP/mm矩形X射线测试卡。 6.2试验条件
应在符合5.1的工作条件下进行检验。 6.3·穿透力试验
采用额定管电压、额定管电流，曝光量为100mA·min或30mA·min，焦距600mm，底片密度 2.0，感光度为320以上的工业胶片，前屏钨酸钙荧光增感，后屏0.02mm厚的铅箔增感，2A12合金铝试块，暗室处理20℃士2℃，显影5min。 6.3.1试验程序
把胶片裁成100mm×225mm长方形，前铅增感屏0.02mm，后增感屏不限。标准试块放在前增感屏之上，并面向X射线机一侧，试块四周用铅挡块挡好，防止漏散射线影响。调整X射线机位置使实际焦点与胶片中心处距离为600mm。如测辐射场中心处穿透力，要使X射线束中心轴线通过胶片中心，如要测辐射场2/3处穿透力，则要根据计算把胶片中心置于辐射场2/3处。使电源电压处于额定电压后，采用额定管电压、额定管电流进行曝光。携带式X射线探伤机曝光量宜为30mA·min，固定式（移动式）X射线探伤机曝光量宜为100mA·min。将曝光后的胶片进行暗室处理，温度为21℃士 1℃，显影5min。使用ISO感光度在320以上的工业胶片。经冲洗干燥后在背景照度不小于.2151x的观片灯下，用密度计或测微光度计进行密度测量。密度计应仔细校正。可按标准密度片对照。在试块之外被铅块挡住部分的胶片测得的本底密度应在0.3以下，否则应换好的胶片重新进行试验。要在底片中央处多次测量，至少应测5次，记下密度值，并将底片装袋保存备查。 4
