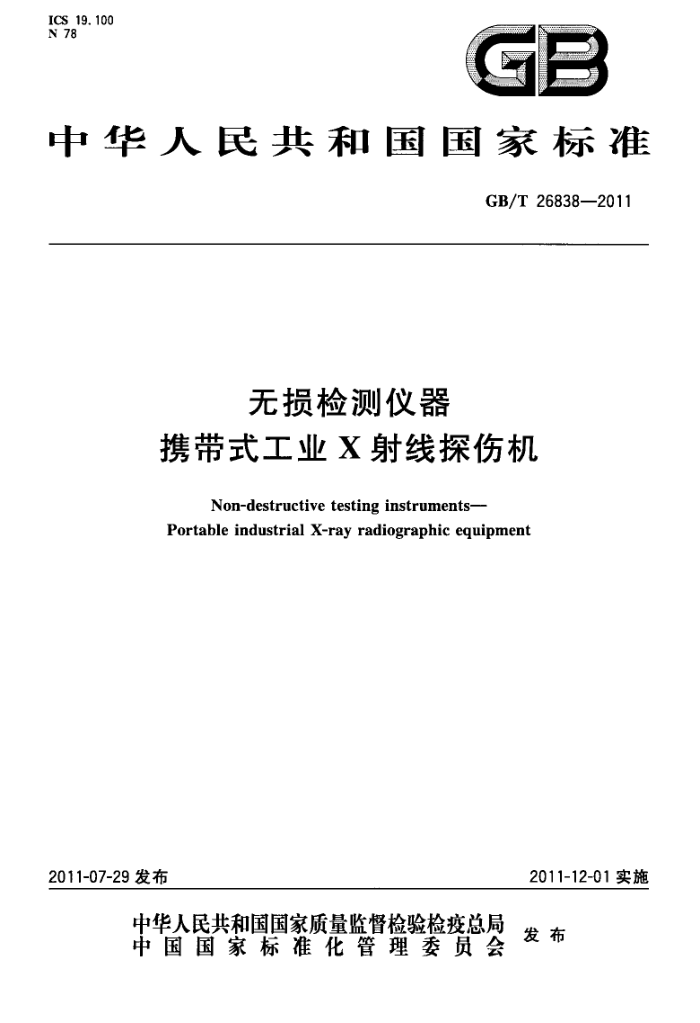

ICS 19. 100 N 78
GB
中华人民共和国国家标准
GB/T26838—2011
无损检测仪器
携带式工业X射线探伤机
Non-destructive testing instruments-
Portable industrial X-ray radiographic equipment
2011-12-01实施
2011-07-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26838—2011
目 次
前 言 1 范围 2 规范性引用文件 3产品分类
T
3.1产品型号 3.2主要技术参数 4要求 4.1使用条件 4.2使用性能 4.3稳定性 . 4.4辐射防护与安全 4.5外观要求 5试验方法
.
5. 1 试验条件 5. 2 试验用主要仪器仪表和器具 5.3 穿透力测定 5. 4 相对灵敏度测定 5.5 射线辐射角和辐射场均匀性测定 5. 6 周向X射线机射线辐射角测定 5. 7 计时器误差测定 5.8 额定管电压误差测定 5.9 管电压调节装置测定· 5.10 过电流保护测定 5.11 过电压保护测定 5.12 温度保护测定 5.13 管电流欠毫安保护装置测定 5.14 气绝缘低气压保护测定 5.15 连续工作稳定性能测定 5.16 变频、气绝缘主回路稳压电路输出电压、电流波动测定 5.17 漏射线空气比释动能率测定 5.18 低压回路绝缘电阻测定 5.19 接地保护装置接地电阻测定 5.20 低压回路绝缘强度测定 5.21 高压回路绝缘强度测定 5.22 高压变压器次级对地绝缘强度测定 5.23 高压变压器初级对地绝缘电阻测定 5.24 灯丝变压器初级对地绝缘电阻测定
..
U
12 12 12 12 13 13 13 13 13 13 13 13 13 14 14 14 I
- GB/T26838-2011
5.25 灯丝变压器初级对地绝缘强度测定 5.26 清洁度检测 5.27 外观质量检测 5.28 泄漏测定 5.29 运输、运输贮存环境试验 5. 30 包装试验 6检验规则 6.1 出厂检验 6.2型式检验 7 标志、包装、运输和贮存 7.1标志 7.2包装… 7.3运输和贮存附录A（规范性附录） 工业X射线机用穿透力校验试块
14 14
14 14 14 14 14
14 15 16
16 16 16
17
Ⅱ GB/T 26838—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准负责起草单位：辽宁仪表研究所、丹东市无损检测设备有限公司。 本标准参加起草单位：丹东奥龙射线仪器有限公司、丹东市万全无损检测仪器厂、丹东市卫生监督
所、上海超群无损检测设备有限公司、丹东市计量测试研究所、丹东市探伤仪器厂。
本标准主要起草人：李洪国、董殿刚、李义彬、张宏、营杰丽、付岩、李文华、林宝华。 GB/T26838—2011
无损检测仪器
携带式工业X射线探伤机
1范围
本标准规定了携带式工业X射线探伤机（以下简称X射线机)的技术要求、检验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于管电压不超过500kV的携带式工业X射线机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T9582一2008摄影工业射线胶片ISO感光度，ISO平均斜率和ISO斜率Gz和G，的测
定（用X和射线曝光）
GB/T13384机电产品包装通用技术条件 GB18871—2002 电离辐射防护与辐射源安全基本标准 GB22448—2008 500kV以下工业X射线探伤机防护规则 JB/T6220-—2004射线探伤用密度计 JB/T7808—-2010无损检测仪器工业X射线探伤机主参数系列 JB/T9329 仪器仪表运输、运输贮存基本环境条件及试验方法
3产品分类
3.1产品型号
X射线机型号宜按图1规定编制（型号的确定应以系列为依据，电压、电流为参数）。
Y
1 E IV
改进序号(按英文字母顺序）主参数型组类
I表示X射线机类； Ⅱ—表示X射线机类中的组； Ⅲ-表示X射线机组中各种型特征； IV——表示X射线机主参数； V表示改进序号.
图1X射线机产品型号编制方法
- GB/T26838--2011
示例：
Q-2005
X
第一次改进；额定管电压200kV，曝光量30mA·min；变频、气绝缘、定向、玻璃管；携带式： X射线机。
3.2主要技术参数
主要技术参数按JB/T7808规定。
4要求 4.1使用条件
按照规定的工作规程，在以下条件下应正常工作： a) 海拔高度应不超过1000m； b) 环境温度-10℃～十40℃； c) 空气相对湿度应不大于85%； d) 电源电压波动应不超过额定电源电压的土10%； e) 电源波形应不失真。
4. 2 使用性能 4.2.1 穿透力：
a) 定向、气绝缘X射线机XXQ系列主要型号和穿透力应不低于表1中的规定值； b) 定向、工频、油绝缘X射线机XXY系列主要型号和穿透力应不低于表2中的规定值； c) 周向、变频、气绝缘X射线机XXH系列主要型号和穿透力应不低于表3中的规定值；辐射场
强均匀，胶片相对密度差小于0.4； d) 高频恒电压气绝缘X射线机XXG系列主要型号穿透力应不低于表4中的规定值；如果额定
管电压与表1、表2、表3或表4不相符时，使用单位与制造单位协商解决。 具体型号产品在随行文件中标明初始射线照射量率。
表1定向变频气绝缘X射线机XXQ系列主要型号和穿透力
曝光量 mA·min ≤30 30 30 ≤30 ≤30 ≤30 30 <30
额定管电压
穿透力钢Q235
型号
kV
mm
100 160 200 250 270 300 320 350
XXQ-1005 XXQ-1605 XXQ-2005 XXQ-2505 XXQ-2705 XXQ-3005 XXQ-3205 XXQ-3505
≥7 ≥18 ≥29 ≥39 ≥42 ≥48 ≥52 ≥55
2 GB/T26838—2011
表2定向工频油绝缘X射线机XXY系列主要型号和穿透力
曙光量 mA·min 《30 《30 ≤30 ≤30
额定管电压
穿透力钢Q235
型号
kV 150 200 250 300
mm ≥19 ≥30 ≥39 ≥50
XXY-1505 XXY-2005 XXY-2505 XXY-3005
表3 3周向变频气绝缘X射线机XXH系列主要型号和穿透力指标
穿透力 钢Q235 平靶管mm 锥靶管mm
额定管电压
曝光量 mA·min <30 ≤30 ≤30 30 30 ≤30
型号 XXH-1605 XXH-2005 XXH-2505 XXH-3005 XXH-3205 XXH-3505
kv 160 200 250 300 320 350
≥16 ≥27 ≥37 ≥45 ≥48 ≥50
≥12 ≥24 ≥34 ≥40 ≥42 ≥45
表4高频恒电压气绝缘X射线机XXG系列主要型号和穿透力指标
额定管电压
臻光量 mA·min ≤30 《30 ≤30 ≤30
穿透力钢Q235
型号
kV 160 220 260 300
mm 22 38 49 64
XXG-1605 XXG-2205 XXG-2605 XXG-3005
4.2.2 透照相对灵敏度应小于等于1.8%（钢Q235）。 4.2.3 X射线辐射角，定向圆锥角为40°十5°其辐射场范围内不应有缺圆，周向平靶辐射角为 360°×25°+5°，周向锥靶辐射角为360°×30°（40°）+5°。 4.2.4具备有自动控制曝光时间的计时器，计时最大误差应不大于所测值的土2%。 4.2.5 管电压最大允许的误差应不大于所测点值的土5%（油绝缘机）。 4.2.6 管电压调节装置，起始管电压应不大于额定管电压的60%（气绝缘机）。 4.2.7 过电压保护装置，当管电压超过额定管电压5kV～10kV时，高压应断开。 4.2.8 过电流保护装置，当管电流超过额定管电流2mA时，高压应断开。 4.2.9 温度保护装置，当发生器内温度达到60℃士5℃时，高压应断开。 4.2. 10 欠毫安保护装置，当管电流小于1mA时，高压应断开。 4.2.11 变频、气绝缘X射线机应设有气体压力指示及低气压保护装置，当发生器中绝缘气体SF。气压低于0.35MPa时（20℃），高压应断开。 4.2.12 发生器及冷却回路应无泄漏现象。
3 GB/T26838—2011
4.3稳定性 4.3.1按照规定的工作规程连续工作10次，检验中应无异常现象，暂载率符合标称数据（特殊要求时使用单位与制造单位协商解决）。 4.3.2主回路设置稳压电路，高压变压器初级电压波动应在士2%以内，管电流波动应在士0.5mA 以内。 4.4 辐射防护与安全 4.4.1 漏射线空气比释动能率符合表5的规定。
表5漏射线空气比释动能率
管电压 kv 200 >200
漏射线空气比释动能率
mGy/h ≤2.5 5
4.4.2 低压回路绝缘电阻不小于2Mα 4.4.3 低压回路绝缘强度按表6规定进行检验，应无异常现象。
表6低压回路绝缘强度检验
频率 Hz 50 50
耐压时间 min
检验电压
回路电压U
v 1000 500
100 2 2
4.4.4冷、热状态下高压回路检验电压和时间按表7规定进行检验，应无异常现象。
表7高压回路绝缘强度检验
管电压 kv ≥200 <200
耐压时间 min
管电压升至额定管电压倍数
1. 05 1. 10
1（工频、油绝缘），1.5（变频、气绝缘） 1(工额、油绝缘），1.5（变额、气绝缘）
4.4.5 低压变压器初级对地绝缘强度按表6规定进行检验，应无异常现象。 4.4.6 高压变压器次级对地绝缘强度按表7规定进行检验，应无异常现象。 4.4.7 高压变压器初级对地绝缘电阻应不小于5MQ。 4.4.8灯丝变压器初级对地绝缘电阻应不小于5MQ。 4.4.9 灯丝变压器初级对地绝缘强度，用1000V、50Hz交流电检验，耐压2min应无异常现象。 4.4.10 接地保护装置，接地电阻应小于0.5Q。 4.4.11 1电缆接头和插头连接拆卸方便，并带有保护盖，连接电缆长度应不短于20m，电源电缆长度应
4
