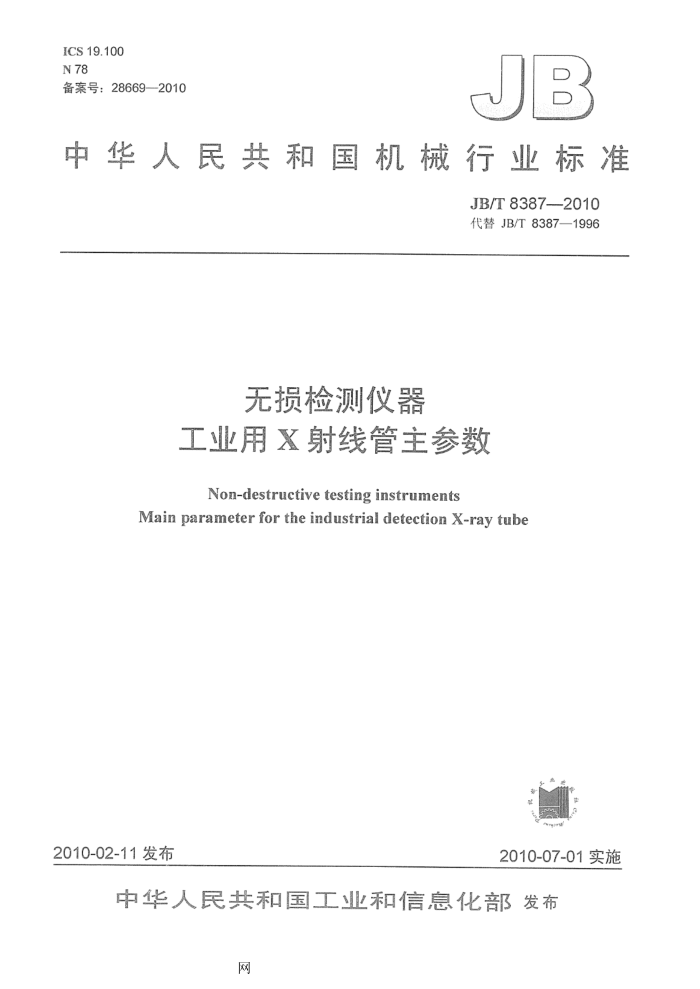

ICS 19.100 N 78 备案号：28669—2010
JB
中华人民共和国机械行业标准
JB/T8387-2010 代替JB/T8387—1996
无损检测仪器工业用X射线管主参数 Non-destructive testing instruments
Main parameter for the industrial detection X-ray tube
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
网 JB/T8387—2010
目 次
前言... 1范围 2规范性引用文件 3术语和定义 4X射线管主要技术参数.. 表1X射线管主要技术参数表2焦点标称值尺寸允许值
I
网 JB/T8387---2010
前言
本标准代替JB/T8387—1996《工业用X射线管主参数》。 本标准与JB/T8387-1996相比，主要变化如下：
-增加了第2章规范性引用文件；增加了术语和定义；增加了部分参数。 请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准负责起草单位：辽宁仪表研究所。 本标准主要起草人：于志军、李洪国。 本标准所代替标准的历次版本发布情况为：
-JB2385—1978; -ZBN78 0031988; JB/T 83871996。
11
网 JB/T83872010
无损检测仪器工业用X射线管主参数
1范围
本标准规定了500kV以下工业用X射线管（以下简称X射线管）主参数和主参数数值。 本标准适用于设计、制造工业用定向、周向X射线管时选定的主要技术参数数值。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T12604.2无损检测术语射线照相检测(GB/T12604.2--2005，ISO5576：1997，IDT) 3术语和定义
GB/T12604.2中确立的以及下列术语和定义适用于本标准。
3.1
额定管电压ratedtubevoltage 额定管电压是指X射线管在额定的条件下，加在阳极与阴极之间最大的电压峰值，即最大X射线
管电压。 3.2
额定管电流ratedtubecurrent 额定管电流是指X射线管在规定电路条件下由为一个系列峰值千伏值和曝光时间准备的最大平均
直流阳极电流值所组成X射线管最大回路电流。 3.3
定向X射线管directionX-raytube 单向辐射，与X射线管线管轴成直角方向，以限定的角度发射X射线束。
3.4
周向X射线管circumfusionX-raytube 360°辐射，与X射线管管轴成直角方向，全周方向（360°），发射X射线束。
4X射线管主要技术参数 4.1X射线管主参数为额定管电压、额定管电流及焦点尺寸。 4.2X射线管额定管电压、额定管电流数值宜符合表1规定（特殊要求由用户与生产厂家协商解决）。
表1X射线管主要技术参数
额定管电压、额定管电流及其数值
说明
额定管电压 25，40,60,80，100，120，125,150,160,200, 由R"5（25··60)、R10（80-··500）和R"
kV 额定管电流 2，3,4，5，6,8,10,12，15，,20,25，30,
225，250，300,320，350,420,450，500
10（100·500）优先数系列组成的复合系列
R"10（3·80）优先数系列
40，,50,60,80
mA
网 JB/T8387--2010
4.3X射线管焦点尺寸： 4.3.1 焦点标称值不大于3.0mm时，其尺寸允许值应符合表2规定。
表2焦点标称值尺寸允许值
焦点尺寸允许值
焦点标称值
mm
J
长度 0.10~0.15 0.15~0.23 0.20~0.30 0.45~0.65 0.60~0.85 0.70~1.10 0.90~1.30 1.00~1.50 1.10~1.60 1.30~1.80 1.40~2.00 1.60~2.20 1.70~2.40 1.90~2.60 2.00~2.80 2.10~3.00 2.30~3.10 2.40~3.20 2.60~3.30 2.70~3.50 2.90~3.70 3.10~4.00 3.40~4.40 3.70~4.80 4.00~5.20 4.30~5.60
宽度 0.10~0.15 0.15~0.23 0.20~0.30 0.30~0.45 0.40~0.60 0.50~0.75 0.60~0.90 0.70~1.10 0.80~1.20 0.90~1.30 1.00~1.40 1.10~1.50 1.20~1.70 1.30~1.80 1.40~1.90 1.50~2.00 1.60~2.10 1.70~2.20 1.80~2.30 1.90~2.40 2.00~2.60 2.20~2.90 2.40~3.10 2.60~3.40 2.80~3.60 3.00~3.90
0.10 0.15 0.20 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.2 2.4 2.6 2.8 3.0
注：焦点标称值尺寸允许值表中所列焦点标称值为0.30mm～3.0mm的焦点尺寸允许值已包括系数0.7。
4.3.2 2焦点标称值大于3.0mm时，其尺寸误差应小于十30%。
2
网 rv LCCC
LB7 MLA
1 华 人民 共和国
机械行业标准
无损检测仪器 号工业用X射线管主参数
JB/T 8387—2010
*
机械1业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.25印张·8千字
2010年7月第1版第1次印刷
*
书号：151119789 网址：http：//www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
