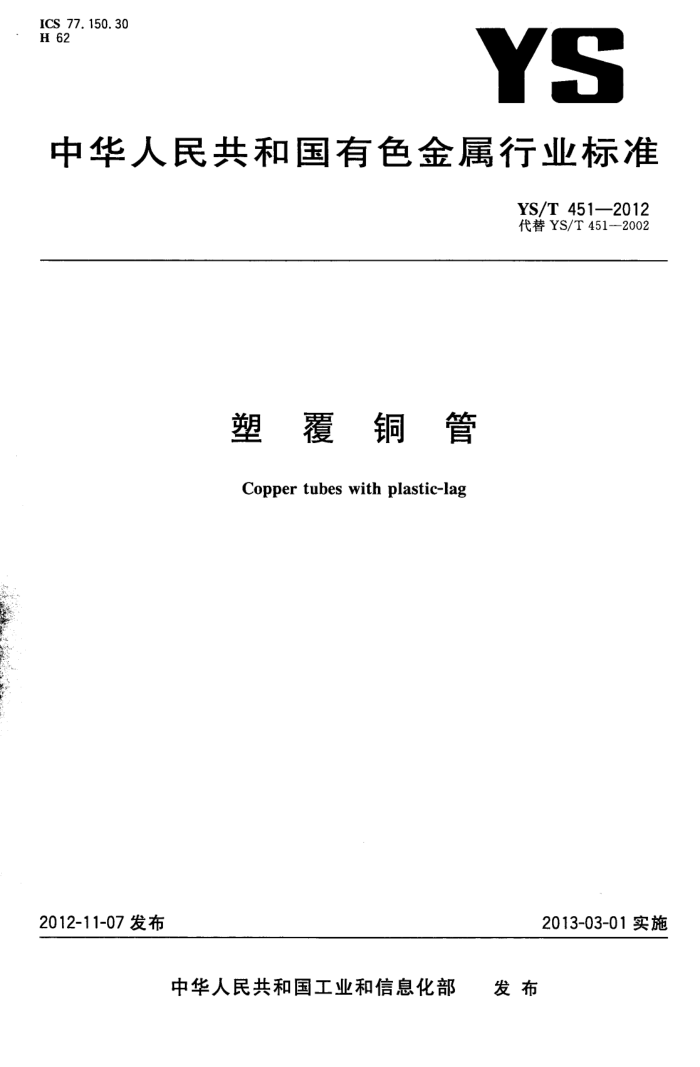

中华人民共和国有色金属行业标准
YS/T451—2012 代替YS/T451-2002
塑覆铜管 Copper tubes with plastic-lag
2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部 发布 YS/T451—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T451一2002《塑覆铜管》，并参照EN13349：2002《铜及铜合金 带实心覆盖层的
预绝缘铜管》进行修订。
本标准与YS/T451一2002相比，主要作了如下修改：
增加对塑覆层延伸率和老化率的技术指标要求； -对塑覆层的尺寸厚度及允许偏差进行修订；增加塑覆铜管弯曲度的检验指标。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准主要负责起草单位：佛山市华鸿铜管有限公司、浙江海亮股份有限公司、浙江宏磊铜业股份
有限公司。
本标准主要起草人：蒋杰、刘辉、宣为民、张震宇。 本标准的历次版本发布情况为： -YS/T451—2002。
I YS/T451—2012
塑覆铜管
1范围
本标准规定了塑覆铜管产品的术语和定义、要求、试验方法、检验规则以及包装、标识、运输、贮存、 质量证明书及合同（或订货单）等内容。
本标准适用于输送冷水、热水、天然气、液化石油气、煤气和氧气等塑覆铜管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T244金属管弯曲试验方法 GB/T1033（所有部分）塑料非泡沫塑料密度的测定 GB/T1040.1塑料拉伸性能的测定第1部分：总则 GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1633热塑性塑料维卡软化温度（VST)的测定 GB/T2406（所有部分）塑料用氧指数法测定燃烧行为 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T5470 塑料冲击法脆化温度的测定 GB/T8888 3重有色金属加工产品的包装、标志、运输和储存 GB/T18033无缝铜水管和铜气管
3术语和定义
下列术语和定义适用于本文件。
3. 1
固体塑料solidplastic 固体塑料材料包括各类膨胀性材料，这些塑料的质量与基本塑料的质量比不小于50%。
3.2
塑覆铜管coppertubeswithplastic-lag 在无缝圆铜管外表面，覆上无缝、连续和外光滑的固体塑料挤压层的产品。
3. 3
平形环塑料覆层flat-shapedplasticcladding 在无缝铜管外表面有统一的平环，且形状一致、连续的固体塑料覆层。如图1a)。
3. 4
齿形环塑料覆层honeycombshapedplasticcladding 在无缝铜管外表面有统一的齿状，且形状一致、连续的固体塑料覆层，齿的形状可以是梯形、三角形
或矩形。如图1b）。
1 YS/T 451--2012
塑料 (梯形、三角形或矩形)
塑料
铜管
铜管
a）平形环
b) 齿形环 1
图1 塑覆铜管断面形状
3.5
塑覆层延伸率 plastic cladding elongation Aref 为检测铜管塑覆层的延伸性能和老化性能，对铜管外表面塑料进行拉伸试验，而获得的塑料层延伸
率值。 3.6
塑覆层条件延伸率 plastic claddingconditions elongation A1 为检测铜管塑覆层的老化性能，对铜管外表面塑料进行条件拉伸试验，而获得的塑覆层延伸率值。
其条件为：塑覆铜管应放置在110℃温度循环液体中168h以上，对铜管的塑覆层进行取样， 3.7
色泽color 以管材表面的整体颜色表示管材用途的信息。
3.8
色标colourmark 以管材表面额色文字表示管材用途的信息。
3. 9
标识mark 色泽和色标的统称为标识。
4要求
4.1产品分类 4.1.1塑覆铜冷水管
塑覆铜冷水管是塑料在管材外表面密集成环状，其断面形状如图1a)所示。 4.1.2塑覆铜热水管
塑覆铜热水管是塑料在管材外表面呈带齿型环状，齿型可是梯形、三角形或矩形，其断面形状如图 1b)所示。 2 YS/T451--2012
表2平形环塑覆层的厚度尺寸及允许偏差
单位为毫米
铜管外径 >~$28 >$32～$54 >$64~$108
塑覆层厚度 1. 0
塑覆层允许偏差
±0.10 ±0. 15 ±0.20
1. 5 2. 0
注：客户对塑覆层厚度有特殊要求时，供需双方可另行商定塑覆的厚度及允许偏差。
4.5.1.2 齿形环塑覆层
齿形环塑覆层的厚度尺寸及允许偏差应符合表3的规定。齿形参数由供需双方协商确定。仲裁时应当在23℃士5℃进行测量。
表3齿形环塑覆层的厚度尺寸及允许偏差
单位为毫米
铜管外径 >$6～$10 >$12～$22 >$25～$35 >$42～$108
塑覆层厚度
塑覆层允许偏差
1. 6 2. 0 2. 5 3. 0
±0. 30 ±0.30 ±0. 40 ±0.50
注：客户对塑覆层厚度有特殊要求时，供需双方可另行商定塑覆的厚度及允许偏差。
4.5.2 塑覆铜管端部形状
塑覆铜管端部形状应符合图2a)所示。每批中允许有不大于25%如图2b)所示的端部。当铜管外径≤42mm时，L<10mm；当铜管外径>42mm时，L≤15mm。
塑覆塑料
塑罗塑料
铜管
铜管
b）非标准端部形状
a) 标准端部形状
图2 塑覆铜管端部形状 YS/T451—2012
4.5.3 3塑覆铜管直度
塑覆铜管直度应≤5mm/m，总直度不超过总长度（m）与每米直度的乘积。 4.5.4长度允许偏差
塑覆铜管长度允许偏差应符合表4的规定。
表4塑覆铜管长度允许偏差
单位为毫米
长 度 ≤6000 >6 000 盘状管
允许偏差
+1° +15
4.6 表面质量 4.6.1铜管表面质量应当符合GB/T18033的相应规定。 4.6.2塑覆铜管的表面材料组织、颜色应光滑均匀一致。不应有影响使用的开裂、褶皱、气泡等缺陷和混人其他异物的缺陷。
5试验方法
5.1 无缝铜管
铜管材各项技术指标检验方法均按照GB/T18033的规定进行。 5.2塑覆层试验方法 5.2.1密度
塑覆材料（聚乙烯）密度检测方法按GB/T1033的规定进行。 5.2.2熔体流动速率
塑覆材料（聚乙烯）流动速率检测方法按GB/T3682的规定进行。 5.2.3脆化温度
塑覆材料（聚乙烯）脆化温度检测方法按GB/T5470的规定进行。 5.2.4维卡软化温度
塑覆材料（聚乙烯）维卡软化温度检测方法按GB/T1633的规定进行。 5.2.5尺寸
对塑覆层尺寸检测时，应使用相应精度的测量工具进行检测。对覆层厚度进行检测时，应当先从塑
5 YS/T451—2012
覆铜管上移取一段塑覆层，然后测量塑覆层的最大厚度和最小厚度。 5.2.6力学性能 5.2.6.1延伸率Arer
检测方法按照GB/T1040.1、GB/T1040.2方法进行，使用5B试验样，试验速度为50mm/min进行。其中Arer应当选取5个样品进行检测，计算其算数平均值得出。 5.2.6.2条件延伸率A，（老化试验）
塑覆铜管应放置在110℃条件下循环液体内168h以上进行取样检测。检测方法按照 GB/T1040.1、GB/T1040.2方法进行，使用5B试验样，试验速度为50mm/min进行。其中A，应当选取5个样品进行检测，计算其算数平均值得出。最后计算出A/Arer的值。 5.2.7阻燃性氧指数(OI)
塑覆铜管塑覆层阻燃性氧指数（OI)检测方法按GB/T2406的规定进行。 5.3弯曲试验
塑覆铜管弯曲试验方法应按照GB/T244的规定进行。 5.4表面质量
塑覆铜管塑覆层表面质量用目视检查方法进行检验。 5.5端部检查
塑覆铜管的端部检查用目视进行检查和相应精度的测量工具进行测量。
6检验规则
6.1检查和验收 6.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 6.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准及合同（或订货单)的规定不符时，应在收到产品之日起1个月内，以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。 6.2组批
产品应成批提交验收，每批应由同一牌号、状态、规格的产品组成，每批重量不大于2000kg。 6.3出厂检验
产品出厂检验项目应符合表5的规定。
