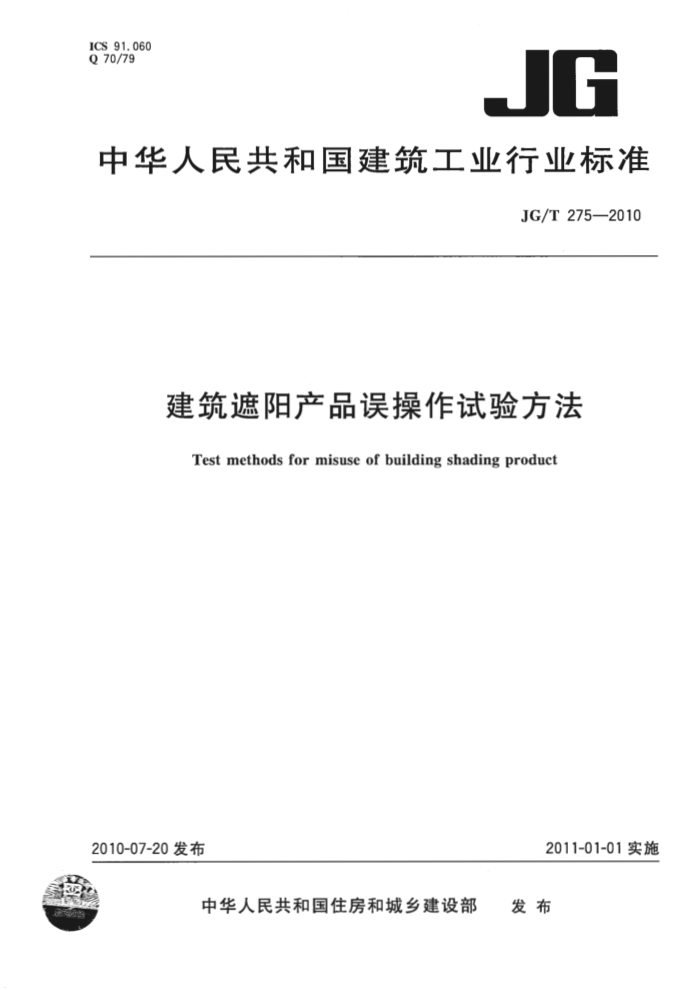

ICS 91.060 Q 70/79
JG
中华人民共和国建筑工业行业标准
JG/T 275—2010
建筑遮阳产品误操作试验方法
Testmethodsformisuseofbuildingshadingproduct
2011-01-01实施
2010-07-20发布
发布
中华人民共和国住房和城乡建设部 JG/T 275—2010
目 次
前言
m
...................
范围 2 规范性引用文件 3 术语和定义 4 试验方法 5 试验报告
1
...-+
12 JG/T 275—2010
前言
本标准与EN12194：2000《百叶窗、室外遮阳帘和室内遮阳帘误操作试验方法》（英文版）的一致性程度为非等效。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：北京中建建筑科学研究院有限公司、中国建筑一局（集团)有限公司。 本标准参加起草单位：中国建筑标准设计研究院、广西建筑科学研究设计院、宁波万汇休闲用品有
限公司、沈阳紫微机电设备有限公司、天津建科建筑节能环境检测有限公司、上海青鹰遮阳技术发展有限公司、天津市建筑工程质量检测中心、上海名成智能遮阳技术有限公司、国家建筑材料测试中心、广州市建筑材料工业研究所有限公司、北京市建设工程质量第六检测所有限公司、中国建筑业协会建筑节能分会建筑遮阳工作部、国家建筑工程材料质量监督检验中心、江苏省建筑科学研究院、华南理工大学。
本标准主要起草人：白胜芳、吴月华、赵文海、涂逢祥、主济宁、张树君、朱惠英、邱文芳、李攀、季李军、
张震善、虞晓童、蔡家定、刘翼、杨展、王志勇、张丽、岳鹏、许锦峰、杜家林、赵立华、刘强、郭秋生、薛刚、 段恺、刘静、叶锦亭、王长军、张金花、任静、费慧慧。
II JG/T275-2010
建筑遮阳产品误操作试验方法
1范围
本标准规定了建筑遮阳产品误操作试验方法的术语和定义、试验方法和试验报告。 本标准适用于各类手动的建筑遮阳产品。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JG/T241建筑遮阳产品机械耐久性能实验方法 JG/T242一2009建筑遮阳产品操作力试验方法 JG/T274—2010 建筑遮阳通用要求
3术语和定义
JG/T241、JG/T2422009和JG/T274一2010确立的以及下列术语和定义适用于本标准。
3. 1
误操作 misuse 对遮阳产品可能发生的错误操作，包括粗鲁操作、强制操作或反向操作。
3. 2
粗鲁操作 roughoperation 对遮阳产品在开启时速度过快或关闭时突然停止的操作。
3.3
强制操作forcedoperation 对受到阻碍的遮阳产品在一定操作力限值内再进行伸展或收回的操作。
3. 4
反向操作 reversedoperation 对遮阳产品进行的与规定操作方向相反的操作。
4试验方法 4.1试验条件 4.1.1试样：按照JG/T242—2009中3.1的规定执行。 4.1.2试验准备：按照JG/T242—2009中4.1的规定执行。 4.1.3试验环境：常温试验室环境；仲裁时环境条件应为23℃土5℃。 4.2试验说明 4.2.1误操作 4.2.1.1粗鲁操作仅发生在当帘体试样可移动部分形成堆积且能引起快速运动的情形。 4.2.1.2强制操作可发生在帘体试样完全伸展或完全收回时，也可发生在帘体试样被阻挡在半伸展或半收回位置时的情形，如图1所示。当试样没有设计抵抗强制操作功能时，可不进行强制操作试验。
1 JG/T275—2010
障碍
障碍
障碍
b）试样全部收回
c）试样处于半伸展或半收回状态
a）试样全部伸展
在伸展或收回时被阻碍
1——为伸展方向；
为收回方向。
2-
图1强制操作示意图
4.2.1.3反向操作仅适用于卷动遮阳帘和卷帘窗及以卷动方式伸展和收回的试样。
当卷动方式的试样在操作力等级限值内时，图1a)中1或b)中2的方向的运动既是强制操作又是
反向操作。 4.2.1.4判断强制操作和反向操作的流程见图2。
开始操作
进行强制操作试验
反向操作
伸展/收回帘体
不能运动
可以运动
帘体能否运动
操作力在产品规定的限值内
不在限值内
在限值内能否正常伸展和收回
不能够
更换样品，重新试验开始反向操作试验
能够帘体完全伸展/收回
图2反向操作和强制操作的流程判断示意图
对卷动类试样在下列情形下确定强制操作和反向操作： a）已经完全伸展的试样继续伸展（图1，a)1） b）已经完全收回的试样继续收回（图1，b)2）
4.2.2操作类型 4.2.2.1按照操作力，包括作用力(P)和扭矩(C)作用于试样操作装置上的不同形式，分为转动操作、 拉动操作两种操作类型。 4.2.2.2转动操作，用扭矩（C)施加于试样操作装置上，包括： 2
