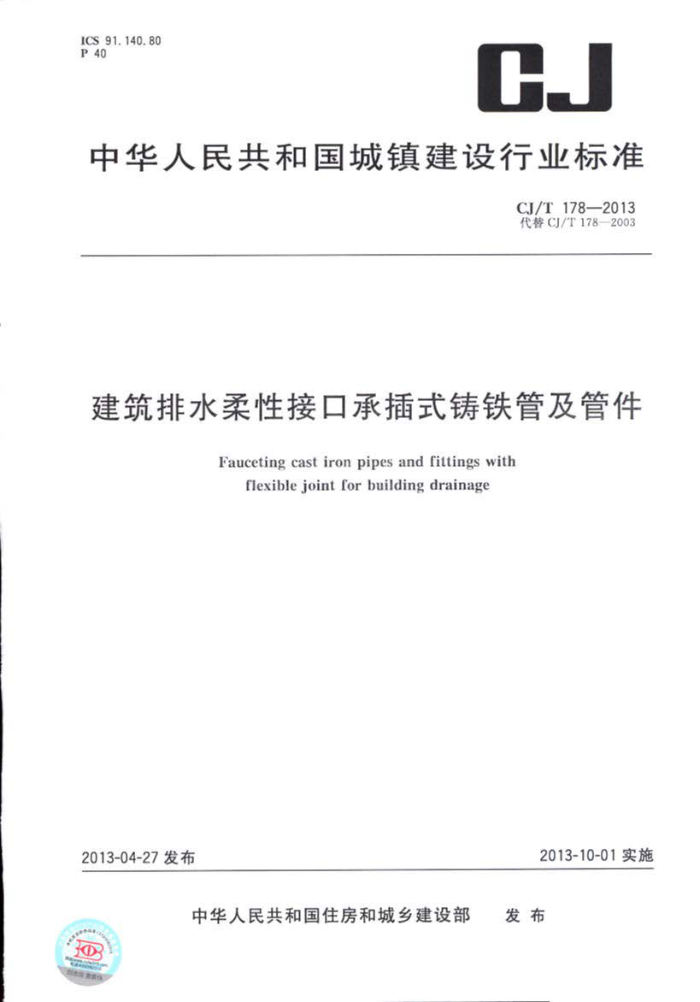

ICS91.140.80 P40
CJ
中华人民共和国城镇建设行业标准
CJ/T178—2013 代替CJ/T178-2003
建筑排水柔性接口承插式铸铁管及管件
Fauceting cast iron pipes and fittings with
flexible joint for building drainage
2013-10-01实施
2013-04-27发布
中华人民共和国住房和城乡建设部 发布 CJ/T178—2013
目 次
前言
范围 2 规范性引用文件 3 型号 4 管材及管件 5 配套件 6 婴求
1
试验方法 8 检验规则标志和质量证明书
7
-
9
-
10 包装、运输和贮存附录A（规范性附录） 管材和管件尺寸、形状、质量及允许偏差附录B（规范性附录） 法兰压盖附录C（规范性附录） 橡胶密封阁
45
7 CJ/T178—2013
前言
本标准按照GB/T1.1-2009给出的规则编写本标准是对CJ/T178-2003《建筑排水用柔性接口承插式铸铁管及管件》的修订，与CJ/T178
2003相比，主要技术内容变化如下：
增加了“RC”型管材及管件；增加了“RDL”型旋流型单立管管件技术要求；调整了管件外形尺寸及标注部位；管壁厚度、管件允许偏差，按现行国家标准作了调整；增加了管件各分支方向长度允许偏差；增加了P存水弯、S存水弯水封高度尺寸；提高了DN100以上管材弯曲度要求由原2mm/m提高到1.5mm/m；技术要求及试验方法做了调整和补充；规范性引用文件按现行国家标准作了调整，
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会妇口。 本标准负责起草单位：上海申利建筑构件制造有限公司。 本标准参加起草单位：北京沪莘天管材有限公司、涿州市新兴铸造有限公司。 本标准主要起草人：姜文源、杨树华、徐顺全、徐丽霞、徐凯华、李加增、李达、张鹏、姚彦利、顾兰英、
刘彦菁。
本标准所代替标准的历次版本发布情况为：
CJ/T3080—1998; CJ/T178—2003
I CJ/T178-2013
建筑排水柔性接口承插式铸铁管及管件
1范围
本标准规定了建筑排水柔性抗震接口铸铁管材及管件的型号、管材及管件、配套件、要求、试验方法、检验规则、标志和质量证明书、包装、运输和笑存等、
本标准适用于建筑排水柔性抗震接口铸铁管及管件。
2规范性引用文件
下列文件中对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.61 钢铁及合金化学分析方法 磷销酸铵容量法测定磷量 GB/T223.68 钢铁及合金化学分析方法 管式炉内燃烧后碳酸钾满定法测定硫含量 GB/T223.72 钢铁及合金化学分析方法 殖含量的测定 重量法 GB/T228 金属材料室温拉伸试验方法 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T1690 硫化像胶或热塑性橡胶耐液体试验方法 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T5276 紧固件螺栓、螺钉、螺柱及螺母 尺寸代号和标注 GB/T6031 硫化橡胶或热塑性橡胶硬度的测定 GB/T7759 硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定 ISO185 灰铸铁的分炎
3型号
3.1 RC型一 柔性抗震接口承插式铸铁管及管件。 3.2 RC型— 一柔性抗震接口全承式铸铁管及管件， 3.3 RDLI型 柔性抗震接口旋流型单立管承插式待铁管件， 3.4 RDLI型 - 柔性抗震接口旋流型单立管全承式铸铁管件。
4 管材及管件
4.1 管材及管件尺寸、形状、质量及允许偏差应符合附录入的规定。 4.2管材及管件的工艺加工方法 4.2.1 管材应采用离心浇伪工艺生产。 4.2.2 管件应采用砂型或金属型铸造。
1 CJ/T178—2013
5配套件
5.1 接口配套用法兰压盖应符合附录B的规定。 5.2接口用橡胶密封图应符合附录C的规定。 5.3紧固件
紧周件的规格、尺寸应符合GB/T5276的规定。
6要求
6.1 铸铁牌号
管材及管件的铸铁牌号不应低手ISO185中的150铸铁。 6.2尺寸
管材及管件寸应符合附录A的规定 6.3化学成分
管材及管件的胖含量不应大于03%，硫含量不应 F0 6.4力学性能 6.4.1 抗拉强度
管材及管件的抗拉强度不应小于150MPa。 RC 6.4.2环压试验
级管材抗拉强度不应小子200MPa。
RC型的A，级管材的管环的压不应小于300MPa 6.5组织
平均值不应小于350MT：每次测得的强度值
管材及管件断口应为灰口铸铁，组织应致密，硬度应可切削、钻孔， 6.6表面质量 6.6.1管材及管件的内外表面应光洁、平整，不允许有裂缝、冷隔、蜂窝及其他妨碍使用的明显缺陷，允许存在不响使用性能的冷铸花纹；不影响使用的铸造缺陷允许修补，但修补后局部凸起处应磨平，修补后应符合本标准的要求。 6.6.2承、插口密封工作面除符合上述要求外，不应有连续沟纹、麻面和凸起的棱线。 6.6.3RC型、RC型承口法兰盘轮廊应清晰，不应有影响使用的缺陷存在。 6.7涂覆 6.7.1管材及管件内外表面应涂防腐材料，涂覆前内外表面应干燥、无锈、无附着颗粒或杂质，如油润滑脂等，涂层应均匀，粘结牢固。 6.7.2外涂层颜色宜为黑色或棕红色。 6.7.3 涂层材料宜为石油沥青、煤沥青或环氧树脂漆、环氧煤沥青等。
