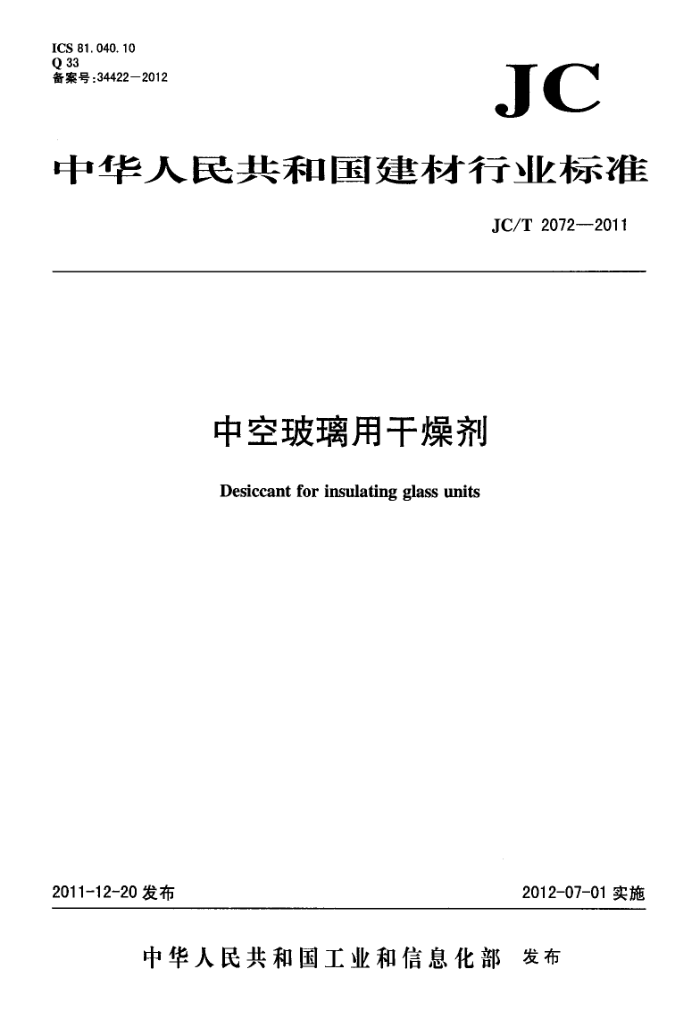

ICS 81.040.10 Q 33 备案号：34422-2012
JC
中华人民共和国建材行业标准
JC/T 2072-2011
中空玻璃用干燥剂
Desiccant for insulating glass units
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JC/T2072--2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑用玻璃标准化技术委员会(SAC/TC255)归口。 本标准负责起草单位：中国建筑玻璃与工业玻璃协会。 本标准参加起草单位：郑州富龙新材料科技有限公司、无锡赛利分子筛有限公司、盱眙博图凹土高
新技术开发有限公司、国家玻璃质量监督检验中心
本标准主要起草人：张微明、嵇书伟、张佰恒、李会、张彦铮、李勇、周灿伟、胡宏杰、沈伟明。 本标准为首次发布。
H JC/T2072—2011
中空玻璃用干燥剂
1范围
本标准规定了中空玻璃用7燥剂的术语和定义、分类和规格、要求、试验方法、检验规则以及标志、 包装、运输利贮存。
本标准适用吸附中空玻璃间隔层中水分的干燥材料。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T6286分子筛堆积密度测定方法 GB/T6288粒状分子筛粒度测定方法 GB/T 6678 化工产品采样总则 GB/T6679-2003固体化.工产品采样通则 GB/T10504—20083A分子筛 GB/T12151 锅炉用水和冷却水分析方法浊度的测定（福马麟浊度） HG/T2783 分子筛抗压碎力试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
3A分子筛Molecularsieve3A 经过钾离子交换工艺处理后，具有立方晶格和均匀孔径的硅铝酸钠钾。
分子式为：XK:0·YNa20-A120·2Si02-4H20（X+Y=1)
3. 2
凹凸棒土clay 凹凸棒土又名坡缕石或坡缕石，一种层链状结构的含水富镁铝硅酸盐矿物，理想分子式为：
(Mg,Al,Fe)sSis0(OH)2(OH)*4H0。
4分类和规格
4.1分类
根据材料和生产工艺的不同，中空玻璃用干燥剂分为以下种类：
-A类干燥剂：3A分子筛；
1 JC/T2072—2011
B类干燥剂：以凹凸棒七为主体材料的球形干燥材料。
4.2规格
根据粒径大小将中空玻璃用干燥剂分为以下规格：
0.5mm~Φ0.9mm； ?0.9mm~Φ1.5mm Φ1.5mm~Φ2.0mm
注：特殊的规格出供需双方协商。
5要求
中空玻璃用干燥剂应符合表1要求。
表1 中空玻璃用干燥剂技术要求
技术要求
A类粒径中 I
B类粒径中 mm
项目
0.5~0.9 0.9~1.5 1.5~2.0 0.5~0.9 0.9~1.5 1.5~2.0
粒度/% 抗压碎力/(N/颖）
≥98.0 ≥95. 0 ≥98.0 ≥14. 0
≥98.0 ≥95.0 ≥14.0
≥98.0
≥20.0
≥20.0
RH=11. 3% RH=75%
≥16. 5 ≥20.0 ≤0.7 ≤30
≥11.0 ≥35.0 ≤0.5 ≤20
静态水吸附量/%
吸水速率/% 粉尘量(NTU) 堆积密度/（g/ml) 静态氮气吸附/(mg/g)
≥0.70
≤2.0
≤1.0
成品含水量/% 烧失/%
≤2.0（焙烧温度550℃） ≤2.0（焙烧温度950℃）
≤2.0（焙烧温度350℃） ≤10.0（焙烧温度550℃）
试验方法 6.1粒度
6
按GB/T6288试验方法进行。
6. 2 抗压碎力
按HG/T2783试验方法进行，B类干燥剂活化温度为350℃。 G.3静态水吸附量测定方法 2 JC/T2072—2011
6.3.1试验条件
实验室应保持温度25℃±2℃、湿度60%土5%。 6.3.2仪器 6.3.2.1 鼓风干燥箱：工作室不小于350mm×450mm×450mm，温度误差±1℃。 6.3.2.2 箱式电阻炉：温度误差士10℃。 6.3.2.3 分析天平：精度0.0001g。 6.3.2.4 真空表：1.01×10°Pa~0Pa，1.5级。 6.3.2.5 真空干燥器：内径150mm左右。 6.3.2.6 内置饱和氯化锂溶液和饱和氯化钠溶液的干燥器。 6.3.2.7 真空泵：抽气速率不小于0.5L/s。 6.3.2.8 瓷埚：容量20mL。 6.3.2.9 称量瓶：内径40mm，高20mm 6.3.3测试步骤 6.3.3.1分别称取约1.5g试样二份（准确到0.0001g），置于二只瓷中。 6.3.3.2将盛有试样的瓷放入箱式电阻炉内，A类干燥剂在550℃焙烧1h，B类干燥剂在350℃焙烧1h。 6.3.3.3取出二只瓷，在室温下冷却40s~45s，分别将试样倒入已恒重m（准确至0.0001g）的二只称量瓶内，轻轻盖上瓶盖并立即置于真空干燥器内。 6.3.3.4开启真空泵，在真空干燥器内空气压强小于1.01×10°Pa的条件下，关闭真空泵，冷却试样至室温。 6.3.3.5旋转真空干燥器盖上的活塞，使内外气压平衡后，打开干燥器。 6.3.3.6取出称量瓶，立即在分析天平上称量m2（准确至0.0001g）。 6.3.3.7摇动称量瓶内的试样，使试样铺成均匀的一层，然后打开称量瓶盖，置于盛有氯化锂饱和水溶液（RH=11.3%）或氯化钠饱和水溶液（RH=75%）的下燥器内恒温吸附72h。 6.3.3.8取出后立即盖上称量瓶盖，称量m3（准确至0.0001g）。计算试样静态水吸附量。 6.3.3.9静态水吸附量结果按公式（1）计算：
X=m-mzx100%...
.. (1)
mz-m,
式中： X一一静态水吸附量，单位为百分数（%）； m——称量瓶质量，单位为克（g）： mz—称量瓶质量加上烘干后试样质量，单位为克（g）： m一称量瓶质量加上吸附72h后试样质量，单位为克（g）。
6.3.4允许偏差
平行测定的相对偏差不大于1.5%。 6.4吸水速率测定方法 6.4.1仪器
3
