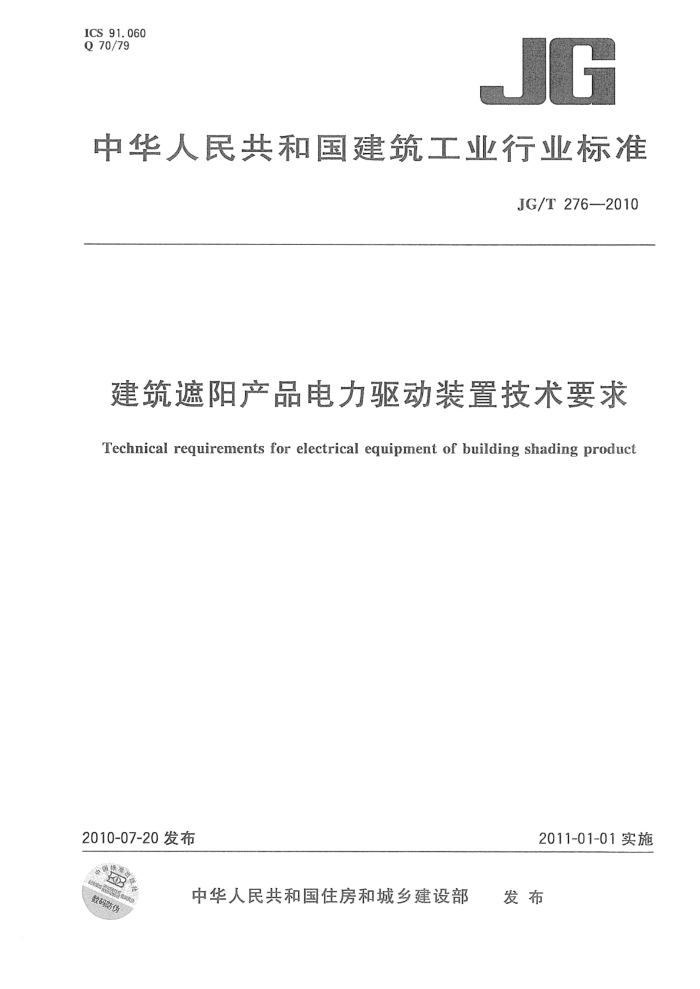

ICS 91.060 Q 70/79
中华人民共和国建筑工业行业标准
JG/T 276-2010
建筑遮阳产品电力驱动装置技术要求
Technical requirements for electrical equipment of building shading product
2011-01-01实施
2010-07-20发布
中华人民共和国住房和城乡建设部 发布 中华人民共和国建筑工业
行业标准
建筑遮阳产品电力驱动装置技术要求
JG/T276—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数18千字 2010年10月第一版 2010年10月第一次印刷
*
书号：155066·2-21111
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68533533 JG/T 276—2010
前言
本标准使用重新起草法参考EN60335-2-97：2006《家用和类似用途电器的安全第2部分卷帘、遮阳篷和类似设备的特殊要求》（英文版），与EN60335-2-97：2006的一致程度为非等效。
本标准的附录A为规范性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：北京中建建筑科学研究院有限公司、中国建筑一局（集团)有限公司。 本标准参加起草单位：中国建筑标准设计研究院、尚飞帘闸门窗设备有限公司、宁波杜亚机电技术
有限公司、广州市建筑材料工业研究所有限公司、天津市建筑工程质量检测中心、天津建科建筑节能环境检测有限公司、沈阳紫微机电设备有限公司、万汇休闲用品有限公司、上海青鹰遮阳技术发展有限公司、华南理工大学。
本标准主要起草人：段恺、吴月华、刘强、张树君、殷骏、鲍永林、胡海涛、虞晓童、杜家林、王志勇、 李攀、邱文芳、张震善、赵立华、薛刚、王涛、叶锦亭、李胜英、涂逢祥、白胜芳、王长军、张金花、李勇会、 白涛、李小棣。
I JG/T276—2010
建筑遮阳产品电力驱动装置技术要求
1范围
本标准规定了建筑遮阳产品电力驱动装置技术要求的术语和定义、分类、要求、试验、检验规则、标志和说明。
本标准适用于建筑电动遮阳产品的电力驱动装置。单相电器的额定电压不超过250V。 本标准不适用于建筑遮阳产品中使用直流电机驱动的装置。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2423.18一2000电工电子产品环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液）
GB42082008外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器安全第1部分：通用要求 GB/T5013.1--2008额定电压450/750V及以下橡皮绝缘电缆 第1部分：一般要求
3术语和定义
下列术语和定义适用于本标准。
3. 1
驱动装置drive 控制受驱部件运行的电机及其他组成，包括传动装置，控制器和制动装置等。
3. 2
受驱部件drivenpart 由驱动装置控制的可运动的部件。
3. 3
正常运行 Fnormaloperation 驱动装置或驱动装置和受驱部件在额定工况下运行，称为正常运行。
3. 4
额定扭矩 ratedtorque 建筑遮阳产品电力驱动装置规定的扭矩。
3.5
额定运行时间 ratedoperatingtime 建筑遮阳产品电力驱动装置规定的连续运行时间。
3. 6
额定电压 ratedvoltage 建筑遮阳产品电力驱动装置规定的电压，在国内使用的建筑遮阳产品电力驱动装置额定电压为
220 V。
1 JG/T276—2010
4分类 4.1电击防护分为0类、0I类、I类、Ⅱ类、Ⅲ类。 4.2防护等级应按GB4208-2008中表2和表3分类。 5要求 5.1一般要求 5.1.1驱动装置的结构应使其在正常使用中能安全工作，在非正常使用中也不会危及周围人员和环境。 5.1.2室外用驱动装置的防护等级应达到GB4208一2008规定的IP44或以上等级， 5.2对触及带电部件的防护 5.2.1对触及带电部件的防护应符合GB4706.12005第8章中的相关规定。 5.2.21 使用工具调整装置时，触及的零部件必须绝缘防护，必要时应有接地装置。 5.3驱动装置的启动
驱动装置空载时应在不低于额定电压的0.85倍时启动。 5.4输入功率和电流 5.4.1驱动装置标有额定输人功率时，在正常工作温度下，其输入功率与额定输人功率的偏差不应大于表1中所示的偏差。 5.4.2驱动装置标有额定电流时，在正常工作温度下，其电流与额定电流的偏差不应大于表2中所示的偏差。
表1输入功率偏差
类型驱动装置
额定输入功率/W
偏 差 +20% ±10%
≤25 >25且≤200
组合型驱动装置
+5%或20W(选较大的值）
>200
-10% +20%
>25且≤300
电动驱动装置
>300
十15%或60W（选较大的值）
注：对于组合型驱动装置，如果电机的输人功率大于驱动装置额定输人功率的50%，则电动驱动装置的偏差适
用于该驱动装置。
表2电流偏差额定输人电流/A
类型驱动装置
偏 差 +20% ±10%
0.2 >0.2且≤1.0
组合型驱动装置
+5%或0.1A(选较大的值）
>1. 0
10% +20%
>0.2且≤1.5
电动驱动装置
+15%或0.30A(选较大的值)
>1. 5
注：对于组合型驱动装置，如果电机的电流大于驱动装置额定电流的50%，则电动驱动装置的偏差适用于该驱
动装置。
2
