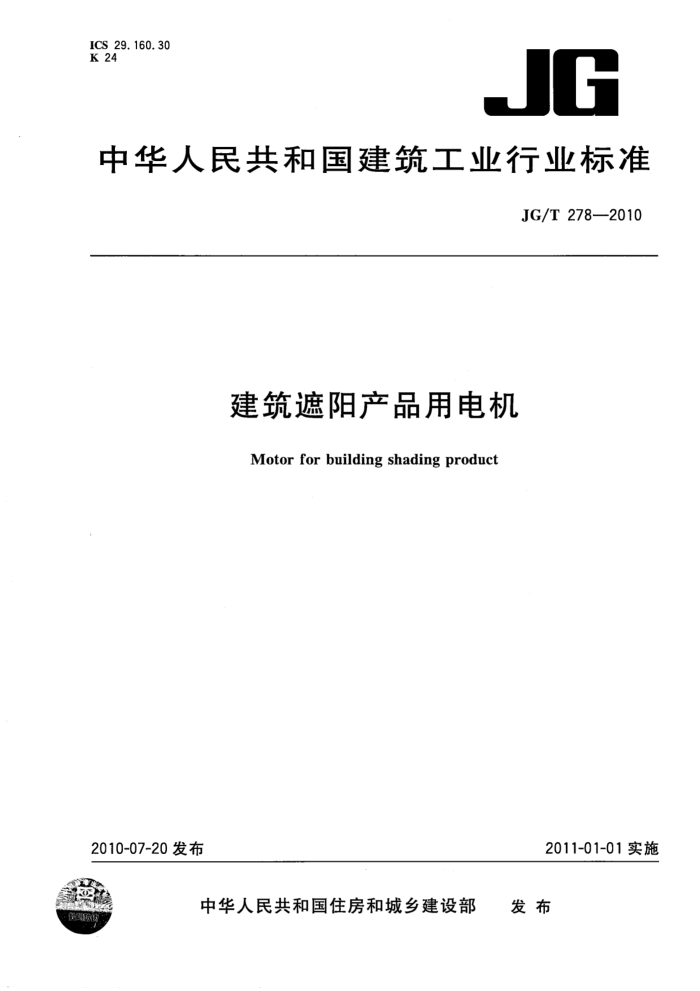

ICS 29.160.30 K 24
JG
中华人民共和国建筑工业行业标准
JG/T2782010
建筑遮阳产品用电机
Motorforbuildingshadingproduct
2011-01-01实施
2010-07-20发布
发布
中华人民共和国住房和城乡建设部 JG/T 278—2010
前言
本标准与EN13120一2004《室内帘一—包括安全的性能要求》（英文版）、EN13561一2004《室外帘一一包括安全的性能要求（英文版）、EN13659一2004《百叶帘一包括安全的性能要求》（英文版）、 EN60335-2一97《家用和类似用途电器的安全第2部分驱动、卷闸帘、遮阳篷、遮阳帘和类似设备的特殊要求》(英文版)的一致性程度为非等效。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：上海青鹰实业股份有限公司。 本标准参加起草单位：尚飞帘闸门窗设备（上海)有限公司、北京中建建筑科学研究院有限公司、上
海筑京现代建筑技术信息咨询有限公司、宁波杜亚机电技术有限公司、杭州双华科技有限公司、漳州市麒麟电子有限公司、盛柏林科技（深圳）有限公司。
本标准主要起草人：顾端青、张震善、黄永、王涛、段恺、王志勇、蔡婷、鲍永林、张启伟、华林、边庆卫、 欧阳晖、昊畏。 JG/T278—2010
建筑遮阳产品用电机
1范围
本标准规定了建筑遮阳产品用电机的术语和定义、分类和标记、材料及部件、要求、试验方法、检验
规则、标志、包装、运输及贮存。
本标准适用于建筑遮阳产品用管状电机、方形电机、推杆电机。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准
GB755旋转电机定额和性能 GB/T4208外壳防护等级（IP代码） GB/T5171 小功率电动机通用技术条件 GB5237.1铝合金建筑用型材 寸第1部分：基材 GB5237.2铝合金建筑用型材 第2部分：阳极氧化、着色型材 GB5237.3铝合金建筑用型材 第3部分：电泳涂漆型材 GB5237.4铝合金建筑用型材第4部分：粉末喷涂型材 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12350一2000小功率电动机的安全要求 GB/T13793直缝电焊钢管 GB/T14486 工程塑料模塑塑料件尺寸公差 JG/T2413 建筑遮阳产品机械耐久性能试验方法 JG/T276建筑遮阳产品电力驱动装置技术要求
3术语和定义
下列术语和定义适用于本标准。
3. 1
建筑遮阳产品用电机motorforbuildingshadingdevice 以交流电或直流电作为电源，由电动机、行程控制器、制动器、减速器等部件组成的机电一体化驱动
装置。 3.2
管状电机tubularmotor 安装于金属圆管内，输出旋转运动的建筑遮阳产品用电机。
3.3
方形电机 squaremotor 安装于方形盒体内，输出旋转运动的建筑遮阳产品用电机。
3. 4
推杆电机 puttermotor 输出直线运动的建筑遮阳产品用电机。
1 JG/T278—2010
4分类和标记 4.1分类 4.1.1按电源供电方式分
a) 交流电机代号为J b) 直流电机 代号为Z c) 电池电机代号为D
4.1.2 按外形或工作主要特征分
a) 管状电机代号为G b) 方形电机代号为F c) 推杆电机代号为T
4.1.3 按行程控制方式分
a) 机械控制 代号为J b) 电子控制 代号为D
4.2标记
ZYDJ - 一
-JG/T 278
L
转速或推杆速度r/minmm/s 转矩或推拉力NmN 输入电压V 控制方式：按4.1.3表示特征：按4.1.2表示电源：按4.1.1表示建筑遮阳电机
示例： a) 电压220V，交流转矩40Nm，转速17r/min的交流机械定位的管状电机标记为
ZYDJ-JGJ-220-40-17-JG/T 278 b）电压24V，推拉力800N，推杆速度12mm/s的直流电子定位的推杆电机标记为
ZYDJ-ZTD-24-800-12-JG/T 278
5材料及部件
5.1铝合金
型材和涂层应符合GB5237.15237.4的规定。 5.2钢管
应符合GB/T13793规定。 5. 3 3塑料件
塑料件表面光洁，不得有毛刺及锐角，不得有皱皮、开裂现象，且应符合GB/T14486规定。 5.4电动机
交流电动机绝缘等级不低于F级。
2 JG/T2782010
6要求 6.1外观
机壳表面应光洁、耐腐蚀、无明显气泡、裂纹、划痕、露底、流挂。铭牌标识应清楚。 6.2停止极限位置偏差
电机应具有可靠的限位装置，限位等级应符合表1要求。
表1限位等级
限位等级
级
二 级 ±5° ±3° ≤0.5mm
电机类型
管状电机方形电机推杆电机
±15* ±10° ≤2.0mm
6.3起动和制动 6.3.1起动
在0.85倍额定电压下电机应能正常空载起动，且工作可靠，无接触抖动，其他应符合GB12350- 2000第6章规定。 6.3.2制动
电机应具有制动装置，且应符合表1的要求。 6.4油脂和油迹
不得有明显可见的油脂和油迹。 6.5空载输出转速
交流电机空载转速与额定转速相比应不大于土10%；直流电机空载转速与额定转速相比应不大于士15%。电机空载转速应符合表2的要求。
表2电机空载转速
≤1 Nm ≤130 r/min
>1 Nm ≤40 r/min
额定转矩空载转速
6.6转矩
最大转矩与额定转矩之比应不小于1.3。 6.7整体结构防护等级
用于室内，电机转矩在6Nm以上，防护等级应达到IP44；转矩在6Nm及以下，防护等级应不低于 IP20。用于室外，电机防护等级应达到IP56及以上，防护等级低于IP56的电机应用于室外时，应对电机进行特殊防护。 6.8过热自停保护
使用220V交流电的建筑遮阳产品电机应有过热自停保护装置。 6.9连续工作时间
使用220V交流电的建筑遮阳产品，电机应采用S2短时工作制，且应注明连续工作时间。 6.10噪声
电机噪声分为室外级、室内级和静音级，应符合表3要求。
3
