ICS 91.060.50 Q 70;79
JG
中华人民共和国建筑工业行业标准
JG/T 4122013

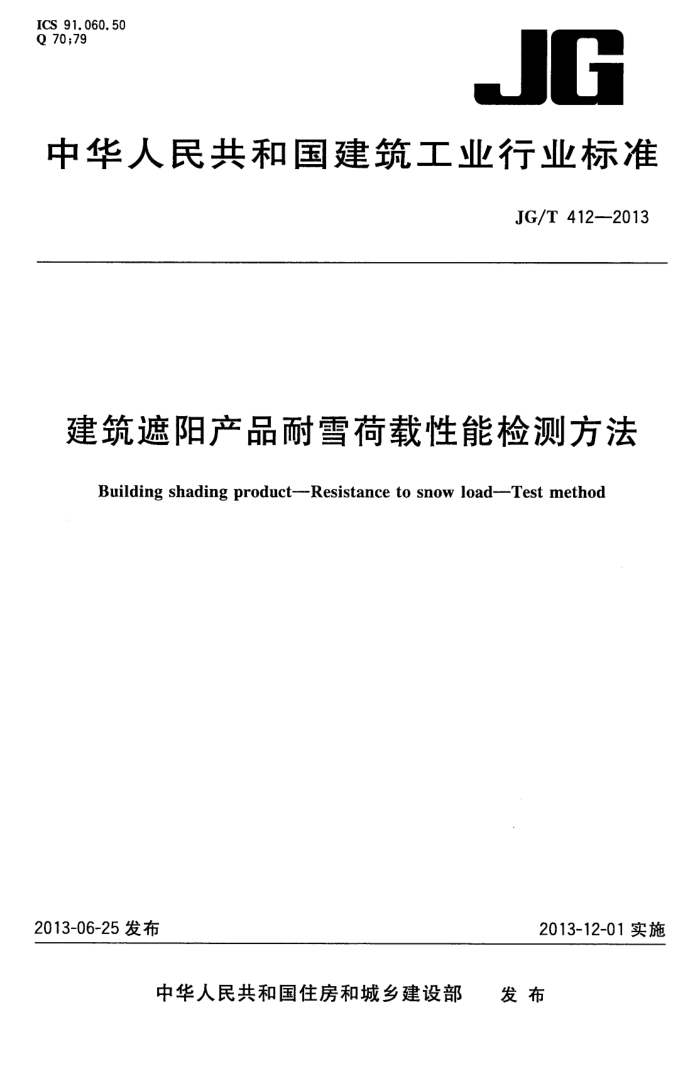

建筑遮阳产品耐雪荷载性能检测方法
Building shading product--Resistance to snow load-Test method
2013-12-01实施
2013-06-25发布
中华人民共和国住房和城乡建设部 发布 JG/T412—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准参考BSEN12833：2001《天窗和保温百叶卷帘 耐雪荷载 试验方法》编制。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：北京中建建筑科学研究院有限公司、赤峰市建设工程质量检测中心。 本标准参加起草单位：天津市建筑工程质量检测中心、天津住宅科学研究院有限公司、沈阳紫微机
电设备有限公司、中国建筑标准设计研究院、沈阳合兴检测设备有限公司、北京信远博恒检测科技有限公司、中国建筑材料检验认证中心有限公司、上海市建筑科学研究院（集团）有限公司、北京市建设工程质量第六检测所有限公司。
本标准主要起草人：段恺、庞维军、张金花、虞晓童、李军、刘强、焦振刚、李攀、叶锦亭、张树君、 吕荣菊、孟彩清、赵建兵、侯丙达、刘翼、马彪、王铭新、岳鹏、任静、王长军、王志勇、王济宁、吴东、李勇会、 朱剑飞。
L JG/T412-2013
建筑遮阳产品耐雪荷载性能检测方法
1范围
本标准规定了建筑遮阳产品耐雪荷载性能检测方法的术语和定义、检测原理与条件、检测和检测报告。
本标准适用于与水平面夹角小于60°的卷帘、遮阳板（固定式遮阳板除外）和百叶帘等外遮阳产品耐雪荷载能力的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JG/T242建筑遮阳产品操作力试验方法 JG/T274建筑遮阳通用要求 JG/T399建筑遮阳产品术语标准
3术语和定义
JG/T242、JG/T274、JG/T399界定的以及下列术语和定义话用于本文件。
3.1
检测荷载 testpressure 垂直施加在遮阳试件表面的均布荷载，分为额定检测荷载P，和安全检测荷载P2。
3. 2
间距distance 遮阳产品完全伸展且闭合后内表面与窗的玻璃外表面之间空气层的距离，用d表示，见图1。
2
-
d
说明： 1—玻璃; 2 一遮阳产品。
图1间距示意图
1 JG/T412-2013
4检测原理与条件
4.1检测原理 4.1.1遮阳产品耐雪荷载检测，是在试验室条件下，对遮阳产品施加模拟检测耐雪荷载后，通过检测试验前后产品操作性能和中心点变形的位移量，判定其耐雪荷载性能。 4.1.2检测项目分为遮阳产品单独耐雪荷载和遮阳产品与玻璃窗接触共同耐雪荷载。 4.1.3试验方法可采用水平加载法或垂直加载法，模拟均布雪荷载进行检测。水平加载法采用均布点荷载，垂直加载法采用风压荷载。仲裁时应采用水平加载法， 4.1.4当遮阳产品与玻璃窗接触共同耐雪荷载时，应在试验框架上安装模拟玻璃窗的刚性平板；水平加载时刚性平板放置在遮阳产品下面，垂直加载时，刚性平板（相当于玻璃窗）放置在遮阳产品背侧。 4.2环境条件
检测环境温度宜为10℃～35℃。
5检测
5.1检测设备 5.1.1 水平加载设备见图2，且应符合以下要求：
a） 位移传感器：精度为1级，分辨率为0.01mm； b) 时间记录仪：精度为1级，分辨率为1S； c) 天平：精度为1级，分辨率为1g。
5.1.2垂直加载设备见图3，且应符合以下要求：
青
5
说明： 1-加载袋； 2--—加载框； 3—控制箱； 4-——试件架； 5 位移传感器。
图2水平加载设备示意图
2
