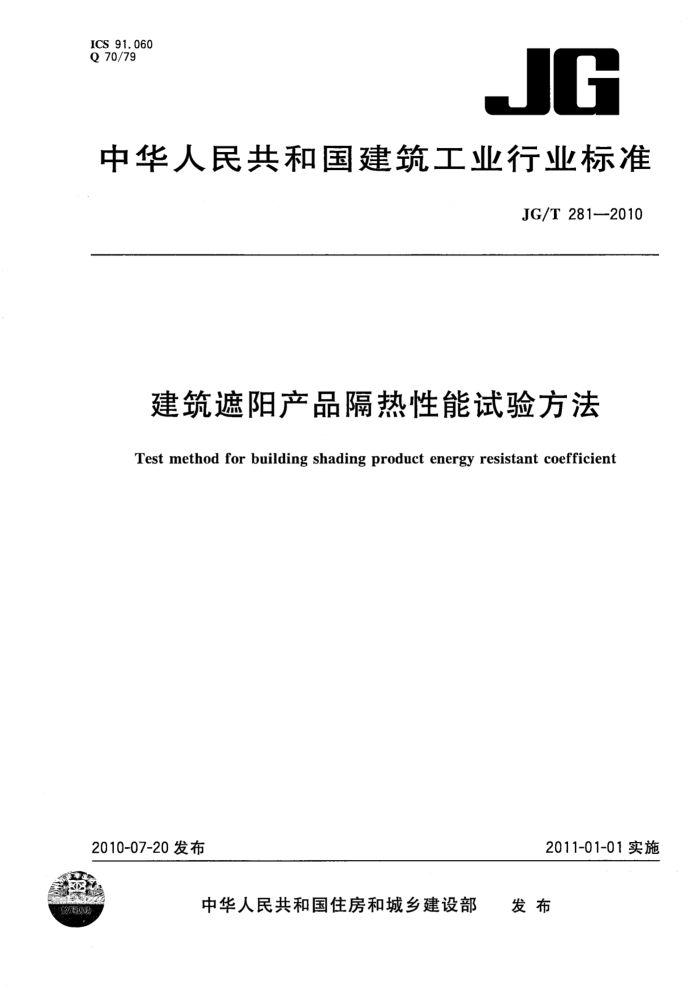

ICS 91.060 Q 70/79
JG
中华人民共和国建筑工业行业标准
JG/T281—2010
建筑遮阳产品隔热性能试验方法
Test method for building shading product energy resistant coefficient
2011-01-01实施
2010-07-20发布
发布
中华人民共和国住房和城乡建设部 JG/T 2812010
前言
本标准附录A为资料性附录，附录B为规范性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：同济大学。 本标准参加起草单位：深圳市建筑科学研究院有限公司、上海市建筑科学研究院（集团)有限公司、
西安建筑科技大学、中国建筑材料检验认证中心、中国建筑科学研究院上海分院、山东省建筑科学研究院、广州市建筑科学研究院有限公司、上海青鹰实业股份有限公司、格伦雷文纺织科技（苏州)有限公司、 上海名成智能遮阳技术有限公司、广东创明遮阳科技有限公司。
本标准主要起草人：李峰嵘、刘传聚、田智华、曹毅然、闫增峰、任俊、赵群、岳鹏、孙大明、刘翼、 张震善、蔡家定、田慧峰、顾端青、李明海、顾英平、孙洪明、赵伟、殷文、刘雄、范远斌、胡白平。
I JG/T2812010
建筑遮阳产品隔热性能试验方法
1范围
本标准规定了建筑遮阳产品隔热性能试验方法的术语和定义、试验方法、试验报告。 本标准适用于除遮阳篷、遮阳板以外的建筑遮阳产品隔热性能的试验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有
的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T8484建筑外门窗保温性能分级及检测方法 GB/T19565总辐射表 JG/T255内置遮阳中空玻璃制品
3术语和定义
JG/T255确立的以及下列术语和定义适用于本标准。
3. 1
建筑内遮阳制品 interior shadingdevice 安装在建筑围护结构窗洞内侧，用于调节太阳辐射热或自然光透过量的制品。
3. 2
建筑外遮阳制品 exteriorshadingdevice 安装在建筑围护结构窗洞外侧，用于调节太阳辐射热或自然光透过量的制品。
3. 3
基准得热量basicenergygainintocoolroomwithoutshadingproduct 在规定的测试工况下，单位时间、单位测试窗洞面积，进入无遮阳产品的测试冷室的净热量。
3. 4
组合得热量combined energygainintocoolroomwith shadingproduct 在规定的测试工况下，单位时间、单位测试窗洞面积，进人有遮阳产品的测试冷室的净热量。
3.5
遮阳产品的隔热系数energyresistantcoefficientof shadingproduct 遮阳产品的隔热性能，反映遮阳产品阻隔辐射得热和温差传热的能力，用遮阳产品和3mm透明平
板玻璃的综合遮阳系数表示。 3. 6
综合遮阳系数overallshadingcoefficient 在规定的测试工况下，测试的遮阳产品和3mm透明平板玻璃的组合得热量与基准得热量比值。
3.7
遮阳系数shadingcoefficient 在规定的测试工况下，测试的遮阳产品综合遮阳系数和3mm标准透明平板玻璃的遮阳系数的
比值。
1 JG/T2812010
4.3.3外遮阳试件的面积应大于测试窗洞面积。 4.3.4遮阳试件的安装状态与实际使用状态一致。百叶帘试件的叶片开启角度为45°（或按送检要求）。 4.3.5遮阳试件与3mm标准透明平板玻璃净距不宜小于100mm。 4.4测试仪器 4.4.1环境空气温度计
环境空气温度计，量程宜在（0～50)℃范围内，精度不应低于0.1℃。 4.4.2空气流速计
空气流速计，量程宜在(0~10)m/s范围内，精度不应低于0.1m/s。 4.4.3总辐射表
使用总辐射表测量模拟光源的辐射照度。总辐射表应符合GB/T19565的规定。 4.5试验步骤 4.5.1 根据试验方法要求调整系统，保持稳定。 4.5.2基准得热量测定
a） 开启光源，每半小时测算一次无遮阳产品条件下通过测试洞口进入冷室的净热量91；当前后
两次的净热量之差小于5%时，开始记录数据。 b) 每隔10min记录一次冷室、热室与防护室内环境参数、净热量q1，至少记录5次数据。关闭
光源。 c) 测量结果取算术平均值，计算基准得热量。
4.5.3 组合得热量测定
a) 安装遮阳试件。保持系统稳定。 b) 开启光源，每半小时测算次有遮阳产品条件下通过测试洞口进人冷室的净热量92；当前后
两次的净热量之差小于5%时，开始记录数据。 c) 每隔10min记录一次冷室、热室与防护室内环境参数、净热量92，至少记录5次数据。关闭
光源。 d) 测量结果取算术平均值，计算组合得热量。
4.6试验结果与处理
a） 试件在测试工况下的基准得热量应按式(1)计算，计算结果保留两位有效数字。
Beg = q1/A
·(1 )
式中： B—基准得热量，单位为瓦每平方米（W/m"）；
一单位时间进人无遮阳产品的测试冷室的净热量，单位为瓦（W） A---窗洞面积，单位为平方米（m）。 b）试件在测试工况下的组合得热量应按式（2)计算，计算结果保留两位有效数字。
91
Ce=q2/A
(2)
式中： Ce—-组合得热量，单位为瓦每平方米（W/m"）； Q2—单位时间进人有遮阳产品的测试冷室的净热量，单位为瓦（W)； A-—窗洞面积，单位为平方米（m"）。 c）试件在测试工况下的综合遮阳系数应按式（3)计算，计算结果保留2位有效数字。
SCsg Ceg /Beg
（3)
式中： SC 一试件的综合遮阳系数；
3
