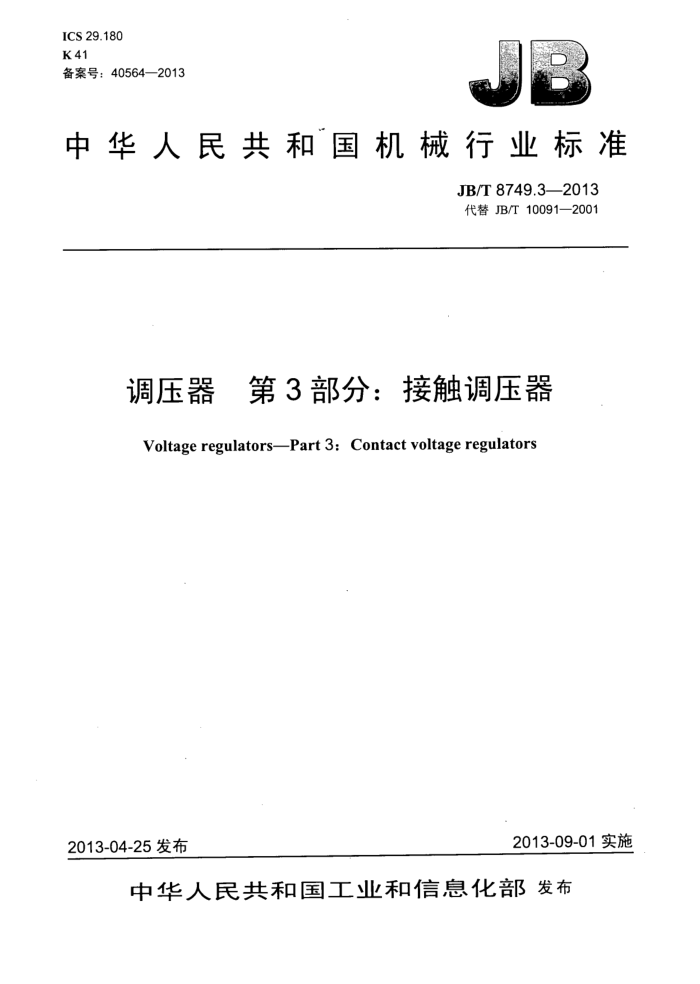

ICS 29.180 K 41 备案号：40564—2013
中华人民共和国机械行业标准
JB/T 8749.3—2013 代替 JB/T 10091—2001
调压器 第3部分：接触调压器 Voltage regulatorsPart 3: Contact voltage regulators
2013-09-01实施
2013-04-25 发布
中华人民共和国工业和信息化部发布 JB/T 8749.3—2013
目 次
前言... 范围 2规范性引用文件， 3术语和定义 4产品型号、冷却方式标志、产品规格和性能参数 4.1产品型号 4.2冷却方式标志.. 4.3产品规格和性能参数 5使用条件.. 6技术要求
I1I
.+++++........-....+.+.....
1
+++-.
+................+....
★+++.....+.-
6.1 结构.. 6.2 允许偏差 6.3 绝缘水平.. 6.4 温升 6.5 操动机构 6.6 输出电压范围. 6.7 输出电压不对称度. 6.8 输出电压特性 6.9 输出电压波形畸变率 6.10 调压时间 6.11 电刷火花... 6.12 过载能力.. 6.13 声级水平 6.14 寿命７ 试验 7.1 试验的一般要求
4 4
...++.
-+++.
++-+.+++++....+.
5 ...5
5
6
6
0
........
6
7.2 试验项目. 7.3 试验方法.
12
8标志、包装、运输、贮存和随机技术文件… 图1单相调压器绕组联结图图2三相调压器绕组联结图图3空载输出电压特性曲线U20=f(β）图4空载试验接线图（单相）图5负载试验接线图（单相）图6相互负载法温升试验接线图（单相）表1 # 接触调压器的规格和性能参数表2最小电气间隙和爬电距离表3允许偏差
tt
7
++.......-.
11 JB/T 8749.3—2013
表4 过载能力.… 表5 例行试验，表6 型式试验表7 特殊试验，
0.01...10.0--00.1000000101000+100
.........
专业
.6
+.....++++.......+......+.
....+++.
6
.. .-........-.+............
I1 JB/T 8749.3--2013
前言
JB/T8749《调压器》分为以下8个部分：
第1部分：通用要求和试验；第2部分：感应调压器；第3部分：接触调压器； -第4部分：柱式调压器； -第5部分：磁性调压器； -第6部分：感应稳压器；第7部分：接触稳压器； -第8部分：柱式稳压器。
本部分为JB/T8749《调压器》的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10091—2001《接触调压器》，与JB/T10091--2001相比主要技术变化如下：
技术内容与JB/T8749.1《调压器第1部分：通用要求和试验》协调一致； -对性能参数表中的负载损耗进行了调整； -对最小电气间隙和爬电距离的有关要求进行了修改和增补； -对声级水平规定了明确的指标； -对其他有关的技术内容进行了少量的调整和修改。
本部分由中国机械工业联合会提出。 本部分由全国变压器标准化技术委员会（SAC/TC44）归口。 本部分起草单位：沈阳变压器研究院股份有限公司、上海森普电器研究所、淄博市博山调压器有限
责任公司、上海电压调整器制造有限公司、上海同乐电器有限公司。
本部分主要起草人：许开平、章忠国、苏迎、蒋光祖、刘爽、宋希平、穆群、李昌武、俞荣。 本部分所代替标准的历次版本发布情况为：
-JB 2676-1980; -ZBK 42004—1987; -JB/T 10091—1999，JB/T 10091—2001。
II JB/T 8749.3—2013
调压器第3部分：接触调压器
1范围
JB/T8749的本部分规定了接触调压器的术语和定义、产品型号、冷却方式标志、产品规格、性能参数、使用条件、技术要求、试验、标志、包装、运输、贮存和随机技术文件等。
本部分适用于电压等级为500V及以下、额定频率为50Hz、连续工作、无级调节的干式自冷接触调压器（环形铁心）
额定容量或电压规格未列入本部分的接触调压器，可参照本部分的有关条款。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8749.1一2007调压器　第1部分：通用要求和试验
3术语和定义
JB/T8749.1一2007界定的以及下列术语和定义适用于本文件。
3.1
输出电压范围及额定输出电压output voltage range and rated output voltage 调压器输入端施加额定频率的额定输入电压，空载输出电压最小值至最大值之间的范围。空载输出
电压规定达到的最大值即为额定输出电压。 3.2
负载损耗load loss 调压器电刷处于额定输入电压二分之一位置，输出端短路，于输入端施加额定频率的电压，当短路
电流等于额定输出电流时，输入端所吸取的并校正到参考温度（见JB/T8749.1一2007中7.1）后的有功功率。 3.3
损耗变动量loss difference 调压器的输出端开路，输入端施加额定频率的额定输入电压时，调压器在匀速调节输出电压的全过
程中，所吸取的有功功率的最大值与最小值之差。 3.4
最大电压降maximum voltage drop 调压器空载输出电压最大值与额定电阻负载情况下输出电压最大值之差。
3.5
电刷火花brush spark 调压器电刷与绕组磨光表面接触处在调节输出电压时所产生的火花。
3.6
触点温升 temperature rise of contact JB/T 8749.3—2013
电刷与绕组磨光表面接触处的温度与冷却介质温度之差。
产品型号、冷却方式标志、产品规格和性能参数
4
4.1　产品型号
调压器的产品型号按JB/T8749.1--2007中4.2的规定。 4.2冷却方式标志
调压器的冷却方式标志按JB/T8749.1—2007中4.3的规定。 4.3产品规格和性能参数 4.3.1额定值
调压器的额定值应符合JB/T8749.1一2007中4.4的规定。 4.3.2绕组联结图
调压器一般制造成单相单元产品，并利用多台单元产品组合成容量较大的单相或三相产品。 调压器的绕组联结图应符合图1或图2的规定。
Ad
输入
输出
Xo
图1 单相调压器绕组联结图
oa
b
A
L
鲍 Bo
C
00
C 0 0
图 2三相调压器绕组联结图
4.3.3产品规格和性能参数
调压器的规格和性能参数应符合表1的规定。 表中按频率50Hz设计的调压器，允许在频率60Hz下运行，但调压器仍按频率50 Hz及相应的性
2 JB/T 8749.3—2013
能参数进行考核。
表 1接触调压器的规格和性能参数
额定 额定输 输出电 额定输 空载损耗
损耗 最大变动量 电压降
额定容量 相数频率 入电压 压范围 出电流 w
负载损耗
空载电流
w
A
7
组I 组 II 组I 组 II 组 I 组 II W V 0.8 3.5 6.5 7 8 0.1 0.18 1.4
kVA 0.2 0.5 1 2 3 4
Hz V
V
6 13 18 20 0.2 0.36 2.4 10 18 27 30 0.25 0.55 4 15 25 45 45 0.3 0.65 6
2 4 8 12 18 28 60 85 0.4 0.85 7.2.
20 33 70 110 0.5 0.90 7.5
5 1 50 220 0～~250 16
5
20 22.5 40 80 140 0.6 1.00 8
100 150 250 320 500
0.7 1.0 1.5 2.0 3.0
9 12 18 24 36
28 26 40 33 60 53 80 67 120 101
7 10 15 20 30 3 6 9
30 54 80 90 0.25 0.55 12 45 75 135 135 0.3 0.65 18
4 8 12 54 84 180 255 0.4 0.85 21.6
12 3 50 380 0~~430 16 60 99 210 330 0.5 0.90 22.5
9
20 67.5 120 240 420 0.6 1.00 24
15 20 30 注：组II产品在型号中以“J”（位于型号右下角）表示。
280 450
0.7 1.0
27 30
27 78 40 99
5使用条件
调压器的使用条件除应符合JB/T8749.1--2007中第5章的规定外，还应符合下列要求： a）户内使用; b）不能并联运行。
6技术要求
6.1结构
6.1.1总则
调压器的端子标志应与图1或图2一致。 结构除应符合JB/T8749.1—2007中6.1的规定外，还应符合下列要求。
6.1.2接触可靠性
调压器在整个调压范围内，电刷与绕组的接触压力必须均匀，接触良好，没有断电现象。
3 JB/T 8749.3-—2013
6.1.3电气间隙和爬电距离
调压器各带电回路之间、带电零部件与接地零部件之间的最小电气间隙和爬电距离应不小于表2 的规定值。
表2最小电气间隙和爬电距离额定电流不大于63A
设备最高电压Um
额定电流大于63A
（方均根值）
爬电距离 mm
最小电气间隙
爬电距离 mm 4.5
最小电气间隙
v Um≤60 60 mm 2 3 4.5
mm 3 4.5 6
3 4.5 6
6 8
11
6.2允许偏差
调压器损耗变动量、最大电压降的允许偏差应不超过表3的规定，其他允许偏差按JB/T8749.1- 2007中 6.2 的规定。
表3 允许偏差
项目允许偏差%
损耗变动量
最大电压降
+15
+20
6.3绝缘水平
调压器的绝缘水平按JB/T8749.1-2007中6.3的规定。 6.4　温升
调压器的温升按JB/T8749.1—2007中6.4的规定，其中触点温升（用半导体点温计测量）应不超过 90 K。 6.5操动机构
调压器的传动方式分手动、电动两种。 调压器输出电压在最小值或最大值位置，应设有机械限位，如为电动调压，还应加设电气限位。当
调压器输出电压调至最小值或最大值时，限位开关应立即动作，切断伺服电动机电源，使调压器停止调压。 6.6　输出电压范围 6.6.1空载输出电压最小值
当调压器输入电压为额定值时，单相调压器空载输出电压最小值应不大于1V；三相调压器空载输出电压最小值应不大于1.7V。 6.6.2空载输出电压最大值
当调压器输入电压为额定值时，调压器空载输出电压最大值的负偏差为零，正偏差应不大于额定输出电压的2%。
