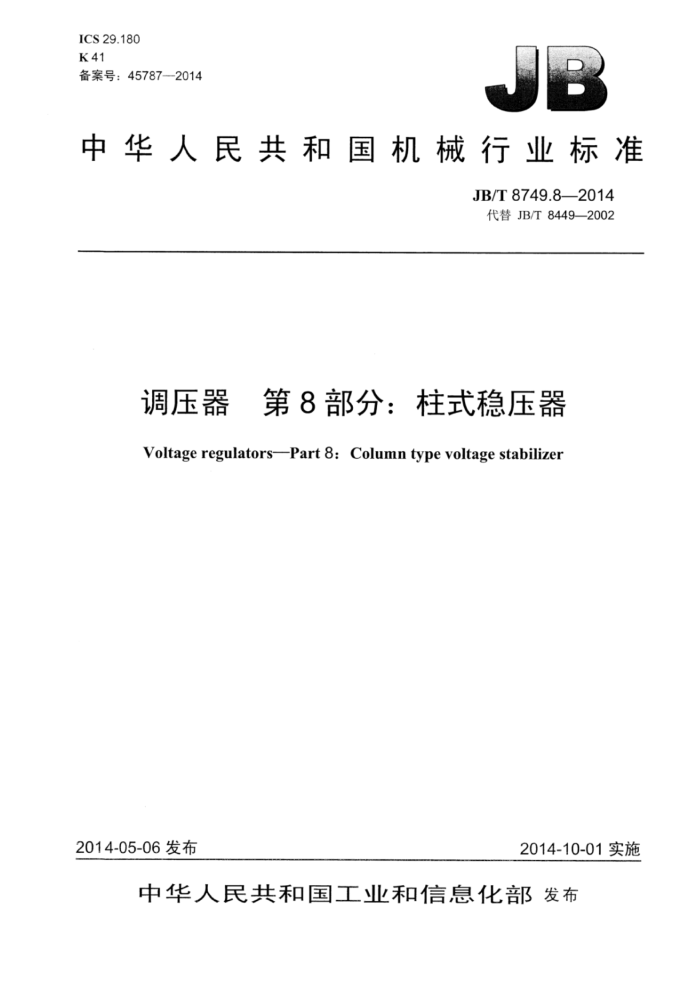

ICS29.180 K41 备案号：45787—2014
中华人民共和国机械行业标准
JB/T8749.8—2014 代替JB/T8449—2002
调压器 第8部分：柱式稳压器 Voltage regulators-Part 8: Column type voltage stabilizer
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
调压器 第8部分：柱式稳压器
JB/T 8749.8—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1印张·32千字 2015年4月第1版第1次印刷
定价：18.00元
*
书号：1511112104 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8749.8—2014
目 次
前言.. 范围规范性引用文件
1
2
3术语和定义 4产品型号、冷却方式、产品规格和性能参数 5 使用条件..
技术要求试验标志、包装、运输、贮存和随机技术文件
6 7 8
6 12
图1 单相稳压器联结原理图2 三相稳压器联结原理（图示为一相）
表1干式自冷稳压器规格和性能参数，表2油浸式自冷稳压器规格和性能参数，表3过载能力表4例行试验表5型式试验. 表6特殊试验
二
6
6 JB/T8749.8—2014
前言
JB/T8749《调压器》分为八个部分：
第1部分：通用要求和试验；第2部分：感应调压器；第3部分：接触调压器：第4部分：柱式调压器；第5部分：磁性调压器：第6部分：感应稳压器：第7部分：接触稳压器：第8部分：柱式稳压器。
本部分为JB/T8749的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8449—2002《柱式自动调压器》，与JB/T8449—2002相比主要技术变化如下：
为反映产品的实际功能，本部分产品名称由《柱式自动调压器》改为《柱式稳压器》；技术内容与JB/T8749.1一2007《调压器第1部分：通用要求和试验》协调一致；取消了“串联变压器”的定义，增加了“补偿变压器”的术语和定义，并对“负载损耗”的定义进行了修改：增加了柱式稳压器的型号示例：对声级水平规定了明确的限值要求；取消了试验接线图：对其他有关的技术内容进行了少量的调整和修改。
本部分由中国机械工业联合会提出。 本部分由全国变压器标准化技术委员会（SAC/TC44）归口。 本部分起草单位：沈阳变压器研究院股份有限公司、上海森普电器研究所、淄博市博山调压器有限
责任公司、天津市荣泰电器设备制造有限公司。
本部分主要起草人：许开平、林然、刘麒、张国立、谢春波。 本部分所代替标准的历次版本发布情况为：
JB/T8449—1996、JB/T8449—2002。
I JB/T8749.8--2014
调压器第8部分：柱式稳压器
1范围
JB/T8749的本部分规定了柱式稳压器（又称柱式自动调压器，以下简称稳压器）的术语和定义、 产品型号、冷却方式、产品规格、性能参数、使用条件、技术要求、试验、标志、包装、运输、贮存和随机技术文件。
本部分适用于电压等级为500V及以下、额定频率为50Hz、连续工作、无级调节的干式自冷和油浸式自冷柱式稳压器（柱式铁心）。
额定容量或电压规格未列入本部分的柱式稳压器，可参照使用本部分的有关条款。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8749.1—2007调压器第1部分：通用要求和试验 JB/T8749.4-2013调压器第4部分：柱式调压器
3术语和定义
JB/T8749.1和JB/T8749.4界定的以及下列术语和定义适用于本文件。
3.1
补偿变压器 compensatingtransformer 串接于一次和二次回路间，对输出电压起到补偿作用的变压器。
3.2
反应时间response time 稳压器的输入电压和输出电压均为额定值，当输入电压变化值突变至正向或负向最大允许变化值的
1/3时，输出电压自动调节到额定值的稳压精度范围内所需的时间［单位为秒（s）]。 3.3
空载电流no load current 稳压器输出端开路，当输入端施加额定频率的额定输入电压、输出电压为额定值时，流经输入端电
流的方均根值。
注：对于三相稳压器，是三相空载电流的算术平均值。
3.4
空载损耗no load loss 稳压器输出端开路，当输入端施加额定频率的额定输入电压、输出电压为额定值时。输入端所吸取
的有功功率。 3.5
负载损耗loadloss 稳压器输出端在额定电压为额定值的90%、空载输出电压为额定值位置处短路，当输入端施加额
定频率的电压、短路电流等于额定输出电流时，输入端所吸取的并校正到参考温度（见JB/T8749.1一
1 JB/T8749.8—2014
2007中7.1）后的有功功率。
4产品型号、冷却方式、产品规格和性能参数
4.1产品型号
稳压器的产品型号按JB/T8749.1-—2007中4.2的规定。 示例1： WDGZ-160，表示160kVA、220V、单相、干式自冷柱式稳压器。 示例2： WSZ-400，表示400kVA、380V、三相、油浸式自冷柱式稳压器。
4.2冷却方式
稳压器冷却方式有干式自冷和油浸式自冷两种。 稳压器的冷却方式标志按JB/T8749.1—2007中4.3的规定。
4.3产品规格和性能参数 4.3.1额定值
稳压器的额定值应符合JB/T8749.1—2007中4.4的规定。 4.3.2联结原理图
稳压器的主电路一一柱式调压器一般制造成单相或三相单元产品，通过电气联结，可将多台单元柱式调压器与补偿变压器、控制电路组成容量较大的单相或三相稳压器。
单相稳压器联结原理如图1所示，三相稳压器联结原理如图2所示。
B
T
Ao
a
输出
输入
X
M
K
说明：
K
柱式调压器：
K 控制器：
伺服电动机。 图1单相稳压器联结原理
B- 补偿变压器：
M-
B
Ao
a
输出
输入
48 K
a
说明：
柱式调压器： B- 补偿变压器：
K—控制器； M伺服电动机。 图2三相稳压器联结原理（图示为一相）
中
2 JB/T8749.8-2014
4.3.3产品规格和性能参数
稳压器规格和性能参数应符合表1或表2的规定频率按50Hz设计的稳压器，充许在60Hz的频率下运行，但稳压器仍按频率50Hz及相应的性能
参数进行考核，
表1干式自冷稳压器规格和性能参数
额定容量 相数 频率 入电压 压范围 出电压 精度 出电流
额定 额定输 输入电 额定输 稳压 额定输
损耗 W
空载电流 A
N
Hz
V
%
kVA 32 40 50 63 80
V
A 145 182 350 500 9 227 400 600 11 286 500 750 13
空载 负载 300 400 7
580 1000 16 650 1200 19 800 1500 23 9.50 1950 27
364 455 568 727 909 1150 2.500 33 1136 1450 3100 40
100 1 50 125 160 200 250 50 63 30 100 125 160 3 50 200 50 315 400
220 176~264 220 ±(1~5)
350 530 4
76 95.7 500 650 5
580 850 6
122 152 650 1050 7
304~456 380 ±(1~5) 190 750 1350 8
380
243 950 1680 10 304 1 150 2150 12 380 1450 2700 15 479 1800 3350 18 608 2300 4500 23
表2 油浸式自冷稳压器规格和性能参数
损耗 W
客页定容量 相数 频率 入电压 压范围 出电压 精度 出电流
稳压 额定输 %
空载电流
额定 额定输
输入电
额定输
kVA 50 63 30 1. 00 = 25 : 60 00 =50 15 二:00
空载 负载 A
Hz
V
V
V
A 227 250 900 10
320 1150 12
286 364 400 1450 15 455 480 1800 18 568
600 2 300 22 700 2.900 27 850 3 700 33
50 220
176~264 220 ±(1~5)
727 909 1136 1 050 4600 40 1 432 1300 5800 49 1818 1700 7500 63
3 JB/T8749.8—2014
表2# 油浸式自冷稳压器规格和性能参数（续）
额定容量 相数 频率 入电压 压范围 出电压 精度 出电流 kVA
额定 额定输 输入电 额定输 稳压 额定输
损耗 W
空载电流
V
V
%
空载 负载 A 360 1 250 5.5 480 1550 7 560 2.000 8 700 2500 10
Hz
L
80 100 125 160 200 250 315 400 500 630
122 152 190 243
380 ±(1~5) 304 850 3 200 12
50
380
304456
1050 4000 15
380 479 1300 5000 18 608 1 650 6 700 23 760 2000 8500 2.8 957 2250 11200 35
5使用条件
稳压器使用条件除应符合JB/T8749.1一2007中第5章的规定外，还应符合下列要求： a）户内使用： b）不能并联运行。
6技术要求
6.1结构
稳压器的端子标志应与图1或图2相一致，其余结构要求按JB/T8749.4一2013中6.1的规定。 6.2充许偏差
稳压器的损耗和空载电流的允许偏差按JB/T8749.1一—2007中6.2的规定。 6.3绝缘水平
稳压器的绝缘水平按JB/T8749.12007中6.3的规定。 6.4温升
稳压器的温升按JB/T8749.4一2013中6.4的规定，其中触点温升不应超过90K。 6.5控制方式及操动机构 6.5.1控制方式
稳压器的控制方式分为电动控制和自动控制两种，以自动控制为主，电动控制为辅。 电动控制一一利用按钮或按键，使稳压器实现升、降压调节。 自动控制一稳压器处于闭环自动稳压状态，输出电压能自动稳定在额定值的精度范围内。
