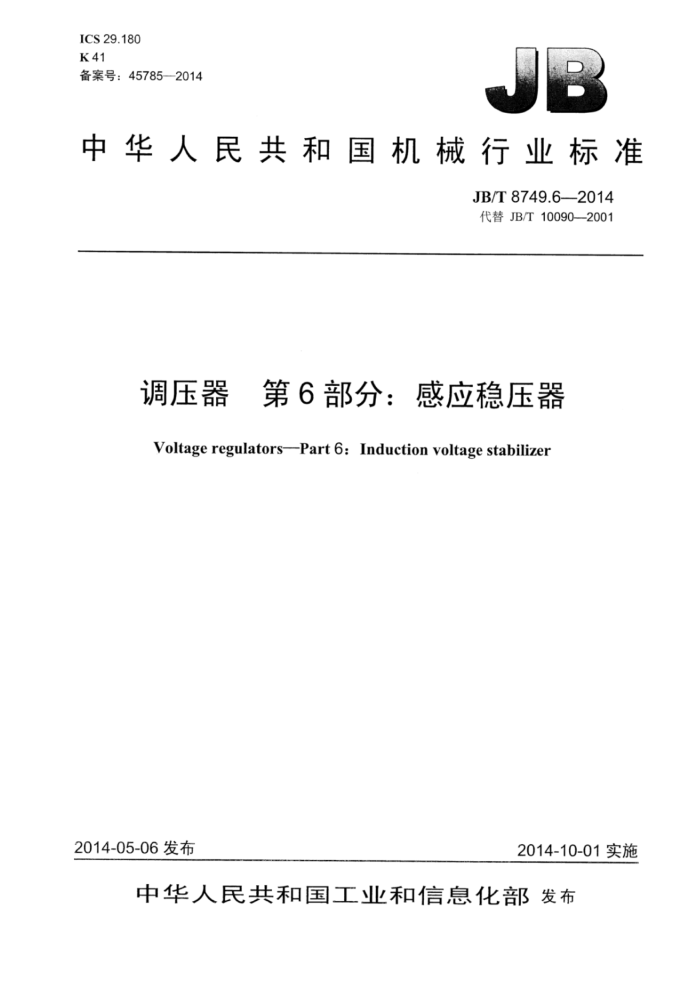

ICS29.180 K41 备案号：45785—2014
中华人民共和国机械行业标准
JB/T8749.6-2014 代替JB/T10090—2001
调压器 第6部分：感应稳压器 Voltage regulators-Part 6: Induction voltage stabilizer
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T8749.6—2014
目 次
前言 1范围 2夫 规范性引用文件 3术语和定义. 4产品型号、冷却方式、产品规格和性能参数 4.1产品型号 4.2冷却方式.. 4.3产品规格和性能参数 5使用条件.. 6技术要求 6.1结构.. 6.2 允许偏差 6.3绝缘水平 6.4温升. 6.5控制方式及操动机构 6.6 额定输出电压.. 6.7 输出电压不对称度 6.8 稳压精度 6.9 输出电压波形畸变率 6.10 保护性能.. 6.11 运行稳定性， 6.12 反应时间. 6.13 过载能力.. 6.14 声级水平 7试验
II
7
7.1 试验的一般要求 7.2 试验项目. 7.3试验方法 8标志、包装、运输、存和随机技术文件
9
13
图1 单相稳压器联结原理. 图2 三相稳压器联结原理（图示为一相）
表11kV及以下干式自冷稳压器规格和性能参数，表21kV及以下油浸式自冷稳压器规格和性能参数表36kV~10kV油浸式自冷稳压器规格和性能参数表4过载能力. 表5 例行试验
4
8 JB/T8749.6—2014
表6 型式试验表7特殊试验表8 绝缘电阻参考值
O
10800800800000001
9
9
0..0000.6-51
ⅡI JB/T8749.6—2014
前言
JB/T8749《调压器》分为八个部分：
第1部分：通用要求和试验；第2部分：感应调压器；第3部分：接触调压器；第4部分：柱式调压器：第5部分：磁性调压器；第6部分：感应稳压器；第7部分：接触稳压器；第8部分：柱式稳压器。
本部分为JB/T8749的第6部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T10090—2001《感应自动调压器》，与JB/T10090—2001相比主要技术变化如下：
为反映产品的实际功能，本部分产品名称由《感应自动调压器》改为《感应稳压器》； -技术内容与JB/T8749.1一2007《调压器第1部分：通用要求和试验》协调一致；取消了“电压整定范围”的术语定义，并对“负载损耗”的定义作出了新的表述；增加了感应稳压器产品型号的示例：增加了新的产品规格和性能参数，并对部分产品规格和性能参数进行了相应的修改；一增加了感应稳压器过电流保护的要求；一增加了声级水平的规定：对其他有关的技术内容进行了少量的调整和修改。 本部分由中国机械工业联合会提出。 本部分由全国变压器标准化技术委员会（SAC/TC44）归口。 本部分起草单位：沈阳变压器研究院股份有限公司、上海森普电器研究所、上海电压调整器制造有
一
限公司、淄博市博山调压器有限责任公司、常德恒力调压器有限公司、沈阳市恒力电压调整器厂。
本部分主要起草人：许开平、林然、刘麒、蒋光祖、苏迎、黄舍予、张庆善。 本部分所代替标准的历次版本发布情况为：
ZBK42003-1987; -JB/T10090—1999JB/T10090—2001。
III JB/T8749.6—2014
调压器第6部分：感应稳压器
1范围
JB/T8749的本部分规定了感应稳压器（又称感应自动调压器，以下简称稳压器）的术语和定义、 产品型号、冷却方式、产品规格、性能参数、使用条件、技术要求、试验、标志、包装、运输、贮存和随机技术文件。
本部分适用于电压等级为10kV及以下、额定频率为50Hz、连续工作、无级调节的干式自冷和油浸式自冷感应稳压器。
额定容量或电压规格未列入本部分的感应稳压器，可参照使用本部分的有关条款。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8749.1一2007调压器第1部分：通用要求和试验 JB/T8749.2调压器第2部分：感应调压器
3术语和定义
JB/T8749.1和JB/T8749.2界定的以及下列术语和定义适用于本文件。
3.1
自耦正接positiveauto-connection 稳压器的公共绕组接至输入端作为励磁绕组，串联绕组的一端接至输入端，另一端接至输出端。
3.2
自耦反接inverseauto-connection 稳压器的串联绕组与公共绕组串接后接至输入端作为励磁绕组，串联绕组与公共绕组的串接点接至
输出端。 3.3
反应时间responsetime 稳压器的输入电压和输出电压均为额定值，当输入电压变化值突变至正向或负向最大允许变化值的
1/3时，输出电压自动调节到额定值的稳压精度范围内所需的时间［单位为秒（s） 3.4
空载电流no loadcurrent 稳压器正接、输出端开路，当输入端施加额定频率的额定输入电压时，流经输入端电流的方均根值。 注：对于三相稳压器，是三相空载电流的算术平均值。
3.5
空载损耗noloadloss 稳压器正接、输出端开路，当输入端施加额定频率的额定输入电压时，输入端所吸取的有功功率。
1 JB/T8749.6—2014
3.6
负载损耗loadloss 稳压器正接，输出端在空载输出电压的最大值位置处短路，当输入端施加额定频率的电压、短路电
流等于额定输出电流时，输入端所吸取的并校正到参考温度（见JB/T8749.1一2007中7.1）后的有功功率。
4产品型号、冷却方式、产品规格和性能参数
4.1产品型号
稳压器的产品型号按JB/T8749.1一2007中4.2的规定。 示例1： WDGA-28，表示28kVA、220V、单相、干式自冷感应稳压器。 .示例2： WSA-11000/10，表示11000kVA、10kV、三相、油浸式自冷感应稳压器。
4.2冷却方式
稳压器冷却方式有干式自冷和油浸式自冷两种。 稳压器冷却方式标志按JB/T8749.1一2007中4.3的规定。
4.3产品规格和性能参数 4.3.1额定值
稳压器的额定值应符合JB/T8749.1一2007中4.4的规定。 4.3.2联结原理图
稳压器由主电路一特殊设计的感应调压器与控制部分通过电气联结而成。 稳压器联结原理图如图1和图2所示。按用户要求，三相稳压器的中性点可引出。 当单相A、X或三相A、B、C为输入端，单相a、x或三相a、bc为输出端，即为正接；单相a、
x或三相a、b、c为输入端，单相A、X或三相A、B、C为输出端，即为反接。
T
We
Ao
a
翡
翡罐
Wg3
Wb
Xo
K
M
说明：
感应调压器（Wg 公共绕组，Wc 串联绕组，Wb 补偿绕组）：控制器：
T
M- 伺服电动机。
图1 单相稳压器联结原理
2 JB/T8749.6-2014
We
Ao
oa
正接前人
正接输出
Wg
bc
K
说明： T——调压器（Wg—公共绕组，Wc—串联绕组）： K控制器 M—伺服电动机。
图2三相稳压器联结原理（图示为一相）
4.3.3产品规格和性能参数
稳压器规格和性能参数应符合表1一表3的规定频率按50Hz设计的稳压器，允许在60Hz的频率下运行，但稳压器仍按频率50Hz及相应的性能
参数进行考核。
表11kV及以下干式自冷稳压器规格和性能参数
额定 额定输 输入电 额定输 稳压 额定输
额定容量 接法 kVA
相数 频率 入电压 压范围 出电压 精度 出电流 总损耗 空载
容量 kVA
电流 A
W
V
Hz
%
A 45.5 63.6 56.8 81.8 72.7 102 90.9
V 176~264 187~242 176~264 187~242 176~264 187~242 176~264 187~242 304~456 323418 304~456 323~418 304~456 323~418 304~456 323~418
V
反接 10 正接 14 反接 12.5 正接 18 反接 16 正接 22.5 反接 20 正接 2.8 反接 16 正接 22.5 反接 20 正接 28 反接 25 正接 35 反接 31.5 正接 45
14
400
6.7
18
475
8.3
50
220
±(1~5)
220
1
22.5
560 10
2.8
127 670 24.3 34.2 30.4
12.2
22.5
630 3.4
750 4.1
28
42.5 38 53.2 47.9 68.4
380
380 ±(1～5)
3
50
35
900
5
45
1060 6.2 JB/T8749.6—2014
表21kV及以下油浸式自冷稳压器规格和性能参数
额定 额定输 输入电 额定输 稳压 额定输
空载电流 A
额定
总损耗 W
容量 接法 容量
kVA 相数 频率 入电压 压范围 出电压 精度 出电流
A 114 159 143 205 182
V
Hz
V
%
kVA 35
V 176~264 187~242 176~264 187~242 176~264
反接 25 正接 35 反接 31.5 正接 45 反接 40 正接 56
900 11.2
1060 13.6
45
220 ±(1～5) 255 1 250
17
56
187~242 176~264 187~242 176~264 187~242 176~264 187~242 304~456 323~418 304~456 323~418 304~456 323~418 304~456 323~418 304~456 323~418 304~456 323~418 304~456 323~418 304~456 323~418 304~456 323418 304~456 323~418 304~456 323~418 304456 323~418 304~456 323418
反接 50 1 正接 70 反接 63 正接 90 反接 80 正接 110 反接 40 正接 56 反接 50 正接 70 反接 63 正接 90 反接 80 正接 110 反接 100 正接 140 反接 125 正接 180 反接 160 正接 225 3 反接 200 正接 280 反接 250 正接 350 反接 315 正接 450 反接 400 正接 560 反接 500 正接 700 反接 630 正接 900
50
220
227 318 286 409 364 500 60.8 85.1 76.0 106 95.7 137 122
1500 20.6
70
1800 25
90
2120 30.7
110
1400 5.6
56
1700 6.9
70
2000 8.5
90
167 2360 152
10.3
110
2800 12.5
140
213 190 273 243 342 304 425 380 532 479 684 608 851 760 1064 957 1367
3350 15.5
180
4000 19
380
380 ±(1~5)
225
50
4750 23
280
5 600 28
350
6700 34.5
450
8000 42.5
560
700
9 500 51.5
11 200 63
900
4
