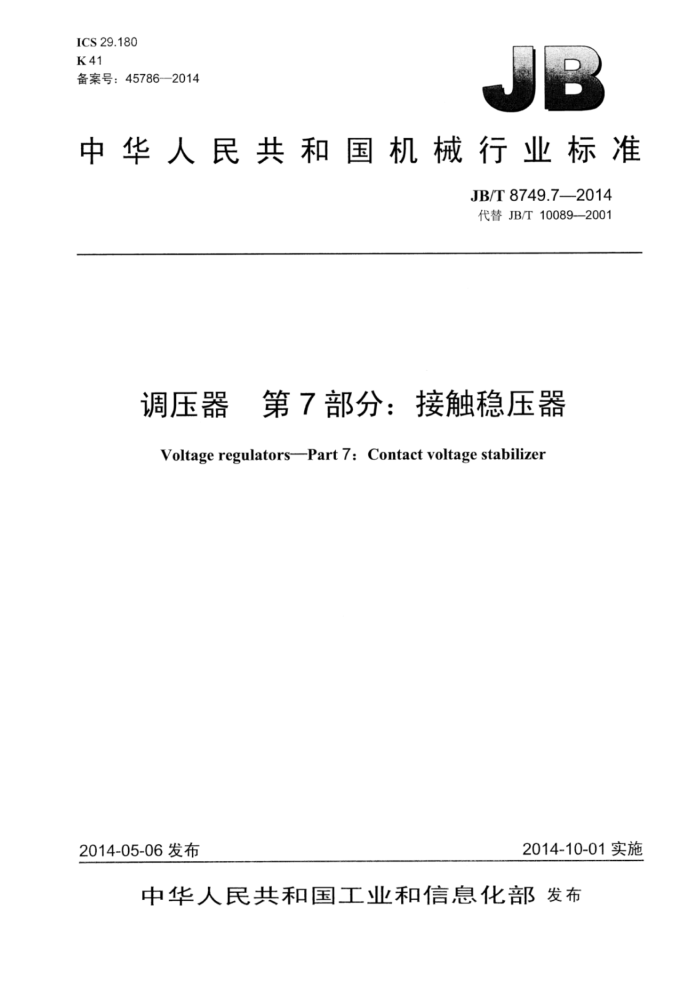

ICS 29.180 K41 备案号：45786-2014
中华人民共和国机械行业标准
JB/T8749.7—2014 代替JB/T10089—2001
调压器 第7部分：接触稳压器 Voltage regulators-Part 7: Contact voltage stabilizer
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
调压器 第7部分：接触稳压器
JB/T8749.72014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张·32千字 2015年4月第1版第1次印刷
定价：18.00元
*
书号：15111·12103 网址：http： //www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8749.7—2014
目 次
前言
I
范围 2规范性引用文件 3术语和定义， 4产品型号、冷却方式、产品规格和性能参数 5使用条件. 6技术要求
试验 8 标志、包装、运输、贮存和随机技术文件
7
12
图1 单相无补偿稳压器联结原理图2三相无补偿稳压器联结原理（图示为一相）图3单相带补偿稳压器联结原理图4 三相带补偿稳压器联结原理（图示为一相）图5无补偿稳压器输出容量曲线
一
表1干式自冷接触稳压器规格和性能参数表2过载能力。 表3例行试验. 表4型式试验.. 表5特殊试验
A
6 JB/T8749.7—2014
前言
JB/T8749《调压器》分为八个部分：
第1部分：通用要求和试验：第2部分：感应调压器；第3部分：接触调压器；第4部分：柱式调压器：第5部分：磁性调压器：第6部分：感应稳压器；第7部分：接触稳压器：第8部分：柱式稳压器。
本部分为JB/T8749的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T100892001《接触自动调压器》：与JB/T10089—2001相比主要技术变化如下：
为反映产品的实际功能，本部分产品名称由《接触自动调压器》改为《接触稳压器》：技术内容与JB/T8749.1一2007《调压器第1部分：通用要求和试验》协调一致；增加了“补偿变压器”定义，并对“负载损耗“的定义进行了修改；增加了接触稳压器产品型号的示例：增加了带补偿干式自冷接触稳压器规格和性能参数；根据实际情况，对稳压器的输入电压范围进行了调整；增加了稳压器过电流保护的要求；对声级水平规定了明确的限值要求；取消了试验接线图；对其他有关的技术内容进行了少量的调整和修改。
本部分由中国机械工业联合会提出。 本部分由全国变压器标准化技术委员会（SAC/TC44）归口。 本部分起草单位：沈阳变压器研究院股份有限公司、上海森普电器研究所、淄博市博山调压器有限
责任公司、北京世通恒远机电设备有限公司。
本部分主要起草人：许开平、林然、刘麒、宋希平、刘官海。 本部分所代替标准的历次版本发布情况为：
ZBK42002—1987; JB/T10089—1999JB/T10089—2001
IⅡI JB/T8749.7—2014
调压器第7部分：接触稳压器
1范围
JB/T8749的本部分规定了接触稳压器（又称接触自动调压器，以下简称稳压器）的术语和定义、 产品型号、冷却方式、产品规格、性能参数、使用条件、技术要求、试验、标志、包装、运输、贮存和随机技术文件。
本部分适用于电压等级为500V及以下、额定频率为50Hz、连续工作、无级调节的干式自冷接触稳压器（环形铁心）。
额定容量或电压规格未列入本部分的接触稳压器，可参照使用本部分的有关条款。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8749.1—2007调压器第1部分：通用要求和试验 JB/T8749.3—2013调压器第3部分：接触调压器
3术语和定义
JB/T8749.1和JB/T8749.3中界定的以及下列术语和定义适用于本文件。
3.1
补偿变压器 compensatingtransformer 串接于一次和二次回路间，对输出电压起到补偿作用的变压器。
3.2
反应时间responsetime 稳压器的输入电压和输出电压均为额定值，当输入电压变化值突变至正向或负向最大允许变化值的
1/3时，输出电压自动调节到额定值的稳压精度范围内所需的时间［单位为秒（s）]。 3.3
空载电流noloadcurrent 稳压器输出端开路，当输入端施加额定频率的额定输入电压、输出电压为额定值时，流经输入端电
流的方均根值。
注：对于三相稳压器，是三相空载电流的算术平均值。
3.4
空载损耗noload loss 稳压器输出端开路，当输入端施加额定频率的额定输入电压、输出电压为额定值时，输入端所吸取
的有功功率。 3.5
负载损耗loadloss 稳压器输出端在输入电压为额定值的90%、空载输出电压为额定值位置处短路，当输入端施加额
1 JB/T8749.7-2014
定频率的电压、短路电流等于额定输出电流时，输入端所吸取的并校正到参考温度（见JB/T8749.1- 2007中7.1）后的有功功率。
4产品型号、冷却方式、产品规格和性能参数
4.1 产品型号
稳压器的产品型号按JB/T8749.1--2007中4.2的规定。 示例1： WDGC-10 表示10kVA、220V、单相、干式自冷接触稳压器。 示例2： WSGC-20表示20kVA、380V、三相、干式自冷接触稳压器。
4.2冷却方式
稳压器冷却方式为干式自冷。 稳压器冷却方式的标志按JB/T8749.1一2007中4.3的规定。
4.3产品规格和性能参数 4.3.1额定值
稳压器的额定值应符合JB/T8749.1—2007中4.4的规定。 4.3.2联结原理图
稳压器的主电路一一接触调压器一般制造成单相单元产品，通过电气联结，可将多台单元接触调压器与控制器组成容量较大的单相或三相稳压器。
对于更大容量的调压器，可通过补偿变压器对输出电压进行补偿，以求达到扩大输出容量的目的。 单、三相无补偿（变压器）稳压器联结原理如图1、图2所示，单、三相带补偿（变压器）稳压器
连接原理如图3、图4所示。
AC
输入
输出
Xo
(M
K
说明：
接触调压器； K- 一控制器； M- 伺服电动机。
T-
图1单相无补偿稳压器联结原理
2 JB/T8749.7—2014
a
输出
输入
69
说明： T—接触调压器； K—控制器： M伺服电动机。
图2 三相无补偿稳压器联结原理（图示为一相）
B
T
Ao 输入 Xo
a
输出 OX
M
K
说明： T 接触调压器： B- 补偿变压器：
K- -控制器：
伺服电动机。
M
图3 单相带补偿稳压器联结原理
B
T
Ao 输入
a
输出
M
K
说明： T 接触调压器： B- 一补偿变压器：
K 控制器： M- 伺服电动机。 图4 三相带补偿稳压器联结原理（图示为一相）
4.3.3 3输出容量曲线
如果输入电压过低，则无补偿稳压器应降低容量使用。 无补偿稳压器输出容量曲线如图5所示。
4.3.4产品规格和性能参数
稳压器产品规格和性能参数应符合表1的规定。 频率按50Hz设计的稳压器，允许在60Hz的频率下运行，但稳压器仍按频率50Hz及相应的性能
参数进行考核。
3 JB/T8749.72014
100 % 90
100 % 90
（）
（）
O 176 198 220 242
O
342 380 418 Ui（输入电压）V b）三相
304
U（输入电压）V a）单相
图5无补偿稳压器输出容量曲线表1干式自冷接触稳压器规格和性能参数
额定容量 相数 频率 入电压 压范围 出电压 精度 出电流 kVA
额定 额定输 输入电 额定输 稳压 额定输 Hz V
损耗 W
空载电流 备注
V
V
%
A 空载 负载 A 0.5 4.0 7.2 0.12
0.1 0.2 0.3 0.5 1 2 3 4 5 7 10 15 20 30 40 50 3 6 9 12 15 20 30 45 60
0.9 5.2 8.6 0.16 1.4 7.5 13 0.27 2.3 12 23 0.30 4.5 16 28 0.42 无补偿
50 220 176~242 220 ±(1~5)
1
20 46 0.50 变压器
9.1 13.6 24 82 0.67 18.2 28 110 0.73 22.7 32 146 0.77 31.8 40 197 1.03 45.5 35 200 1.0 68.2 45 270 1.3 136 90 510 2.6 变压器 182 120 630 3.6 227 150 680 4.6 4.6 48 84 0.42 9.1
1 50 220 176~242 220 ±（1～5) 90.9 60 340 1.8 带补偿
60 138 0.50
3 50 380 304~418 380 ±(1~5) 13.7 72
246 0.67 无补偿
18.2 84 330 0.73 变压器 22.8 96 438 0.77 30.4 120 540 1.03 45.6 105 560 1.0 68.4 135 770 1.3
380 304~418 380 ±(1～5) 91.2 180 950 1.8 带补偿
90 3 120 150
50
137 270 1430 2.6 变压器 182 360 1760 3.6 228 450 2010 4.6
4
