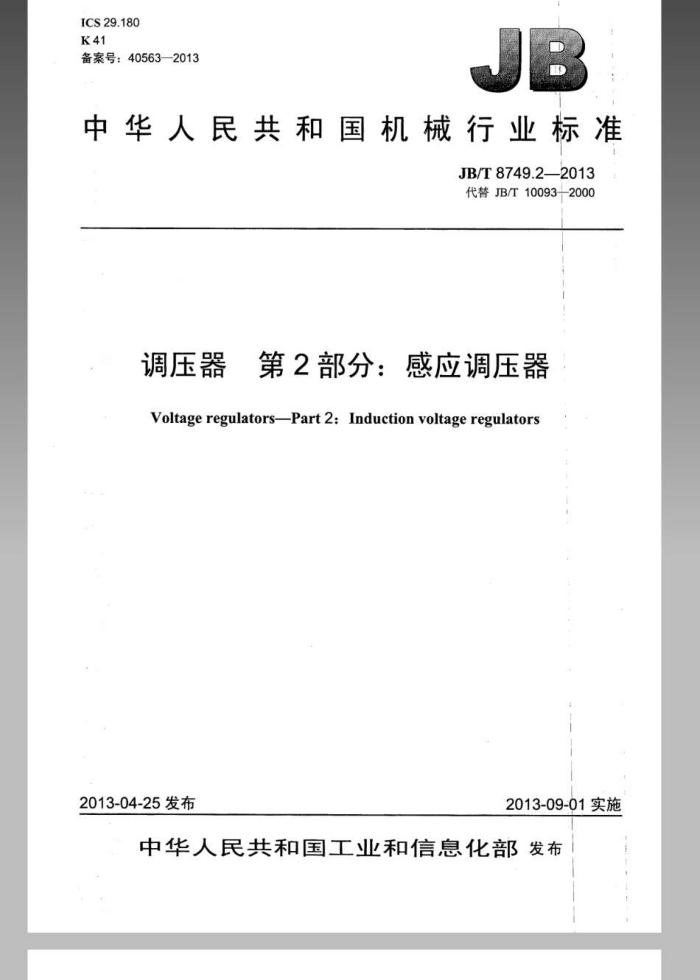

ICS29.180 K41 备案号：405632013
中华人民共和国机械行业标准
JB/T8749.2-2013 代替JB/T10093-2000
调压器 第2部分：感应调压器 Voltage regulators-Part 2: Induction voltage regulators
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T8749.22013
目 次
前言 1范围 2规范性引用文件 3术语和定义 4产品型号、冷却方式标志、产品规格和性能参数
TI
4.1产品型号 4.2冷却方式标志... 4.3产品规格和性能参数 5使用条件.. 6技术要求... 6.1 结构 6.2 允许偏差. 6.3 绝缘水平 6.4 温升 6.5 操动机构 6.6 输出电压范围 6.7 输出电压不对称度 6.8 输出电压特性 6.9 输出电压波形畸变率 6.10 调压时间 6.11 过载能力 6.12 声级水平 7试验
.
0
12 12 12 12 12 12 13 13 3 3 13 3 14 0
7.1 试验的一般要求 7.2 试验项目 7.3 试验方法 8标志、包装、运输、存和随机技术文件图1单相全压自耦感应调压器绕组联结图图2单相降压自耦感应调压器绕组联结图图3单相升压自耦感应调压器绕组联结图图4单相双圈感应调压器绕组联结图图5 三相全压自耦感应调压器绕组联结图图6 三相降压自耦感应调压器绕组联结图图7 三相升压自耦感应调压器绕组联结图图8 三相双圈（Yy）感应调压器绕组联结图图9 三相双圈（Yd）感应调压器绕组联结图图10 感应调压器空载输出电压特性曲线U20-(B) 表1 1KV及以下干式自冷感应调压器规格和性能参数 JB/T8749.22013
表21kV及以下干式风冷感应调压器的规格和性能参数表31kV及以下油浸自冷感应调压器的规格和性能参数表46kV~10kV油浸自冷感应调压器的规格和性能参数表．过载能力. 表6例行试验表7型式试验表8特殊试验表9绝缘电阻参考值
3 ...13 14 1 14
IFE
I JB/T8749.2—2013
前言
JB/T8749《调压器》分为以下8个部分：
第1部分：通用要求和试验：第2部分：感应调压器：第3部分：接触调压器：第4部分：柱式调压器：第5部分：磁性调压器：第6部分：感应稳压器：第7部分：接触稳压器：第8部分：柱式稳压器。
本部分为JB/T8749《调压器》的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JBT100932000（感应调压器》，与JB/T10093一2000相比主要技术变化如下
技术内容与JB/T8749.1《调压器第1部分：通用要求和试验》协调一致：增补了升压自耦和双圈联结感应调压器的有关内容对产品规格和性能参数表进行了重新调整，同时增补了一些新的产品规格和性能参数，并对部分产品规格的性能参数进行了修改：对声级水平规定了明确的指标对其他有关的技术内容也进行了调整和修改。
本部分由中国机械工业联合会提出。 本部分由全国变压器标准化技术委员会（SAC/TC44）归口本部分起草单位：沈阳变压器研究院股份有限公司、上海森普电器研究所、上海电压调整器制造有
限公司、淄博市博山调压器有限责任公司、常德恒力调压器有限公司、沈阳市恒力电压调整器厂、上海同乐电器有限公司、天津市荣泰电器设备制造有限公司。
本部分主要起草人：许开平、章忠国、姜齐家、宋希平、刘麒、刘爽、王延珠、苏迎、宋本刚、黄舍于、张庆善、俞荣、谢春波。
本部分所代替标准的历次版本发布情况为：
-ZBK420061989: JB/T10093—1999,JB/T10093—2000
1
IIT JB/T8749.22013
调压器第2部分：感应调压器
1范围
JB/T8749的本部分规定了感应调压器的术语和定义，产品型号、冷却方式标志、产品规格、性能参数、使用条件、技术要求、试验、标志、包装、运输、贮存和随机技术文件等。
本部分适用于额定电压为10kV及以下，额定频率为50Hz、连续工作、无级调节的感应调压器。 额定容量或电压规格未列入本部分的感应调压器，可参照本部分的有关条款。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8749.1-2007调压器第1部分：通用要求和试验
3术语和定义
JB/T8749.1—2007界定的以及下列术语和定义适用于本文件。
3.1
补偿绕组compensatingwinding 单相调压器中用来补偿二次串联绕组所产生的横轴磁势分量的绕组。因其自行短接，又被称为短路
绕组。 3.2
全压自耦联结full voltageauto-connection 调压器的公共绕组接至输入端作为励磁绕组，二次串联绕组的一端接至输入端，另一端接至输出端。
3.3
降压自耦联结step-down auto-connection 调压器的一次申联绕组与公共绕组串联后接至输入端作为励磁绕组，二次申联绕组的一端接至一次
串联绕组与公共绕组的串接点，另一端接至输出端。 3.4
升压自耦联结step-up auto-connection 调压器的公共绕组与二次串联绕组第一部分串接，将串接点接至输入端作为励磁绕组，二次串联绕
组第一部分与第二部分串接后接至输出端。 3.5
双国联结doublewinding connection 调压器一次、二次绕组间没有电联结，使一次、二次绕组起到电隔离以提高运行安全性的一种绕组
联结。 3.6
输出电压范围及额定输出电压output voltagerangeand rated output voltage 调压器输入端施加额定频率的额定输入电压，空载输出电压最小值至额定负载（功率因数一般为 JB/T8749.2--2013
0.8滞后）时输出电压最大值之间的范围。输出电压规定达到的最大值即为额定输出电压。 3.7
负载损耗load loss 调压器输出端在空载输出电压最大值位置短路，输入端施加额定频率的电压，当短路电流等于额定
输出电流时，输入端所吸取的并校正到参考温度（见JB/T8749.1-2007中7.1）后的有功功率。
4产品型号、冷却方式标志、产品规格和性能参数
4.1产品型号
调压器的产品型号按JB/T8749.1—2007中4.2的规定。 4.2冷却方式标志
调压器的冷却方式标志按JB/T8749.1—2007中4.3的规定。 4.3产品规格和性能参数 4.3.1额定值
调压器的额定值应符合JB/T8749.1--2007中4.4的规定。 4.3.2绕组联结图
调压器的绕组联结图应符合图1图9的规定。
W2e
A
输入
输出
W.
WE
Xo
说明： W 公共绕组： W2——二次申联绕组： W补偿绕组。
图1单相全压自耦感应调压器绕组联结图 Ao
Wie3
Wa
输入
新出
W
T
Xo
OX
说明：
W. 公共绕组： Wie
Ws二次串联绕组： WB 一补偿绕组。 图2单相降压自耦感应调压器绕组联结图
次串联绕组：
2
龙生网 www longniu.com
大 JB/T8749.22013
W.e
翰出
T
美 Xo
H
说明： W 一公共绕组： Wae 二次串联绕组第一部分：
Wia2 二次申联绕组第二部分： Wa 补催绕组。
图3 单相升压自耦感应调压器绕组联结图
W
A
输入 Xa
编出
W
说明： Wi 次绕组： Wa 二次绕组： Wa 补偿绕组。
图4单相双国感应调压器绕组联结图
Wac
W
ob
Ao
翼Bd
Co
说明： W公共绕组： Wae 二次串联绕组。
图5三相全压自耦感应调压器绕组联结图
Wael
O8
Wie We
出
命 B
R
说明： W 公共绕组： Wie 一次串联绕组： We 一二次串联绕组。
图6三相降压自耦感应调压器绕组联结图
- JB/T8749.2-2013
Wae3
02
W2el Wt
电
车
ob
输 A
0
说明： W.公共绕组： W2e1 二次串联绕组第一部分： W2e2 一二次串联绕组第二部分。
图7三相升压自耦感应调压器绕组联结图
W
W
福
说明： W.—次绕组： Wa1 二次绕组第一部分： Waa 一二次绕组第二部分。
图8三相双圈（Yy）感应调压器绕组联结图
W
输 Bo
告
ob 出
Co
说明： WI 一次绕组： W21 二次绕组第一部分： W22 二次绕组第二部分。
图9三相双圈（Yd）感应调压器绕组联结图
4.3.3产品规格和性能参数
调压器的产品规格和性能参数应符合表1～表4的规定。 表1表4中按频率50Hz设计的调压器，允许在频率60Hz下运行，但调压器仍按频率50Hz及
相应的性能参数进行考核。 4
