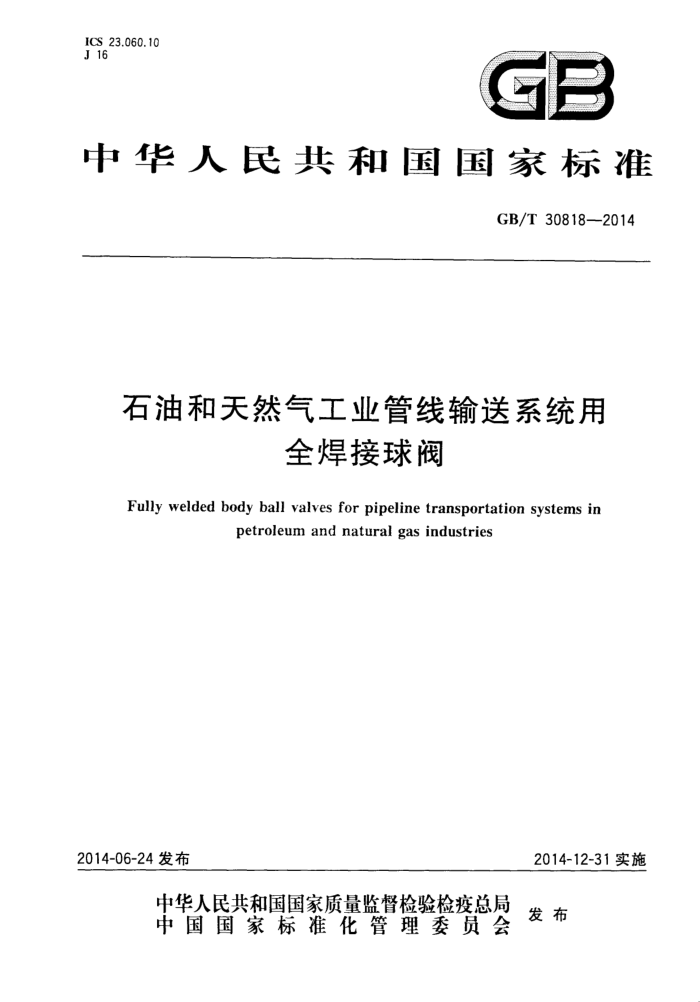

ICS 23.060.10 J 16
GB
中华人民共和国国家标准
GB/T 30818—2014
石油和天然气工业管线输送系统用
全焊接球阀
Fully welded body ball valves for pipeline transportation systems in
petroleum and natural gas industries
2014-12-31实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民 共 和 中国
国家标准
石油和天然气工业管线输送系统用
全焊接球阀 GB/T 30818—2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：（010)64275323 发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张2 字数54千字 2014年9月第一版 反2014年9月第一次印剧
*
书号：155066·1-49714定价30.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T30818—2014
目 次
前言 1范围 2 规范性引用文件
术语和定义
3 4结构型式和参数
4.1结构型式.…. 4.2 参数 5技术要求 5.1 压力-温度额定值 5.2 球阀阀座和密封件的压力-温度额定值 5.3 阀门与管道连接端 5.4 结构长度 5.5 阀门的通道 5.6 阀门强度设计 5.7 阀门结构 5.8 焊接及去应力处理 5.9 无损检测 5.10 压力泄放 5.11 旁通、泄放和放空接口 5.12 泄放、放空和注脂管路 5.13 泄放、放空和注脂阀门 5.14 注脂 5.15 阀门的开度指示 5.16 锁定装置 5.17 吊耳 5.18 手轮和手柄 5.19 驱动装置和加长杆 5.20 传动链 5.21 操作转矩
10 10
10 11 11
12
12 12 12 12 12 12 13
13
13 13 13
5.22 外观质量 5.23 压力试验 5.24 防腐涂层材料· 6.1 主要金属材料 6.2 焊接端. 6.3 非金属材料 6.4 韧性要求
14 14
6
15
1 GB/T 30818—2014
6.5硫化工况 6.6阀门的焊接 7试验方法和检验规则. 7.1 总则… 7.2试验方法. 7.3检验规则 8标志· 9防护、包装和贮运 10订货和袖管附录A（资料性附录） 石油和天然气工业管线输送系统用全焊接球阀防腐涂层工艺及性能......23 附录B（资料性附录） 石油和天然气工业管线输送系统用全焊接球阀订货合同数据表
15 15 16 16 12 19
21
22
22
24 25 26
附录C（资料性附录） 带袖管的阀门附加要求参考文献
1 GB/T 30818—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：合肥通用机械研究院、上海耐莱斯·詹姆斯伯雷阀门有限公司、成都成高阀
门有限公司、五洲阀门集团有限公司。
本标准参加起草单位：中国石油西气东输管道公司、四川飞球（集团）有限责任公司、保一集团有限公司、大连大高阀门有限公司、西安高阀总厂有限公司、安徽省屯溪高压阀门有限公司、四川精控阀门制造有限公司、上海浦东汉威阀门有限公司、伯特利阀门集团有限公司、上海开维喜阀门集团有限公司、克里特集团有限公司、江苏九龙阀门制造有限公司、天津祥嘉流体控制系统有限公司、北京市阀门总厂（集团)有限公司、凯泰阀门（集团)有限公司、特技阀门集团有限公司、圣博莱阀门有限公司、替克斯阀门有限公司。
本标准主要起草人：黄明亚、张继伟、蔡守连、曾品其、郑祖辉、彭忍社、朱永平、张晓忠、韩俊、胡军、 胡家勇、刘沛锰、王芳、金克雨、梁连金、倪君瑞、潘明顺、金成波、穆京华、陈铁军、孙国军、卓桂朝、 俞金龙。
I GB/T 30818—2014
石油和天然气工业管线输送系统用
全焊接球阀
1范围
本标准规定了石油和天然气工业管线输送系统用全焊接球阀的术语和定义、结构型式和参数、技术要求、材料、试验方法和检验规则、标志、包装和储运。
本标准适用于公称压力PN16～PN160或Class150～Class900、公称尺寸DN50～DN1500或 NPS2～NPS60；介质为原油、成品油和天然气；管线输送系统用的法兰连接和焊接连接全焊接球阀。 2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB150（所有部分）压力容器 GB/T196普通螺纹基本尺寸 GB/T223（所有部分）钢铁及合金化学分析方法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 1047 管道元件DN(公称尺寸）的定义和选用 GB/T 3077 合金结构钢 GB/T7306.1 55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 9113 整体钢制管法兰 GB/T12220 通用阀门标志 GB/T12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T13402 大直径钢制管法兰 GB/T21465 阀门术语 GB/T 26479 弹性密封部分回转阀门 耐火试验 JB/T4730 - 2005（所有部分）承压设备无损检测 JB/T4732 钢制压力容器—分析设计标准 NB/T47008一2010承压设备用碳素钢和合金钢锻件 NB/T47009 低温承压设备用低合金钢锻件 NB/T47014 承压设备焊接工艺评定 SY/T0599 天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求 ISO228-1 非螺纹密封连接管螺纹第1部分：尺寸、公差和标注（Pipethreadswherepressure
tight joints are not made on the threads-Part I : Dimensions, tolerances and dimensions)
ASMEI 锅炉和压力容器规范第卷（ASMEBoilerandPressureVesselCodeV）
1 GB/T30818—2014
ASMEX锅炉和压力容器规范第X卷（ASMEBoilerandPressureVesselCodeX） ASMEB1.20.1通用管螺纹（英制)[PipeThreads，GeneralPurpose（INCH)」 ASMEB16.25对焊端(ButtweldingEnds) ASMEB16.34法兰、螺纹和焊连接的阀门（Valves-Flanged，Threaded，andWeldingEnd） ASMEB31.4 液态烃和其他液体管线输送系统（PipelineTransportationSystemforLiquidHy
drocarbons and Other Liquids)
ASMEB31.8—2012输气和配气管道系统（GasTransmissionandDistributionPipingSystems） ASTMA105管道用碳素钢锻件（Standard Specification for Carbon Steel Forgings for Piping
Applications)
ASTMA182高温设备用锻制或轧制的不锈钢管法兰、锻制管件、阀门及零件（StandardSpecifi- cation for Forged or Rolled Alloy and Stainless Steel Pipe Flanges, Forged Fittings, and Valves and Parts for High-Temperature Service)
ASTMA350要求韧性试验的管道部件用碳钢和低合金钢锻件（StandardSpecificationfor Carbon and Low-Alloy Steel Forgings,Requiring Notch Toughness Testing for Piping Components)
ASTMA29M热锻碳素钢和合金钢棒（Standard Specification forSteel Bars，Carbon and Alloy Hot-Wrought, General Requirements for)
ASTMB637高温设备用沉淀硬化镍合金棒材、锻件和锻坏（StandardSpecificationforPrecipita tion-Hardening Nickel Alloy Bars,Forgings, and Forging Stock for High-Temperature Service)
NACEMR0175石油天然气工业油气开采中用于含H2S环境的材料（MetalsforSulfide Stress Cracking and Stress Corrosion Cracking Resistance in Sour Oilfield Environments)
NACETM0177标准试验方法金属在H.S环境中抗具体形式的环境开裂的试验室试验（La boratory Testing of Metals for Resistance to Sulfide Stress Cracking and Stress Corrosion Cracking in H,SEnvironments)
NACETM0284标准试验方法管道、压力容器抗氢致开裂钢性能评价的试验方法（Evaluation of Pipeline and Pressure Vessel Steels for Resistance to Hydrogen-Induced Cracking)
API6FA阀门耐火试验(SpecificationforFireTestforValves)
API607车 软密封1/4转阀门的耐火试验（FireTestforSoft-seatedQuarter-turnValves） 3术语和定义
GB/T21465界定的以及下列术语和定义适用于本文件。
3.1
全焊接球阀fullyweldedbodyballvalve 阀体采用一道或多道焊缝焊接成形的管线球阀。
3.2
双向阀门bi-directionalvalve 设计用来既封闭下游方向又封闭上游方向介质的阀门。
3.3
全径阀门full-openingvalve 阀门内所有部位流道内径尺寸与公称管道内径尺寸相同的阀门。
3.4
缩径阀门reduced-openingvalve 阀门流道内径尺寸按规定小于公称管道内径尺寸的阀门。
2 GB/T30818—2014
3.5
双截断与泄放阀double-block-and-bleedvalve;DBB 具有两个密封副的阀门，在关闭位置时，两个密封副可同时保持密封状态，中腔内（两个密封副间）
的阀体有一个泄放介质压力的接口。表示符号DBB。 3.6
双隔离与泄放阀double-isolation-and-bleedvalve;DIB 具有两个密封副的阀门，在关闭位置时，通过中腔（两个密封副间）的泄放，每个密封副抵抗一个源
头的压力。表示符号DIB。该功能分为DIB-1和DIB-2，DIB-1表示两个阀座都是双向密封DIB-2表示一个阀座为单向密封，一个阀座为双向密封。 3.7
耐火结构f fire-safe design 种在软密封被烧坏时仍能保持一定要求的密封性能的结构。
3.8
传动链drivetrain 操作器和球体之间阀门传动的全部部件，包括球体，但不包括操作器。
3.9
最大压差 maximumpressuredifferential 阀门球体两端上游与下游之间的最大压差，在该压力差下，阀门可以进行操作。表示符号MPD。
3.10
锁定装置lockingdevice 用来把阀门锁定在开启或关闭位置的装置。
3.11
位置指示器 position indicator 显示阀门球体位置的装置。
4结构型式和参数
4.1结构型式 4.1.1筒形全焊接球阀的典型结构如图1所示。 4.1.2 球形全焊接球阀的典型结构如图2所示。 4.2参数
4.2.1 1公称压力
本标准适用的PN系列：PN16、PN25、PN40、PN63、PN100、PN160；ClaSs系列：Class150、 Class300,Class400.Class600,Class900。 4.2.2公称尺寸
阀门的公称尺寸应符合GB/T1047的规定，用DN系列表示。亦可用对应的美标（NPS)表示，DN 与NPS的关系见表1。
3
