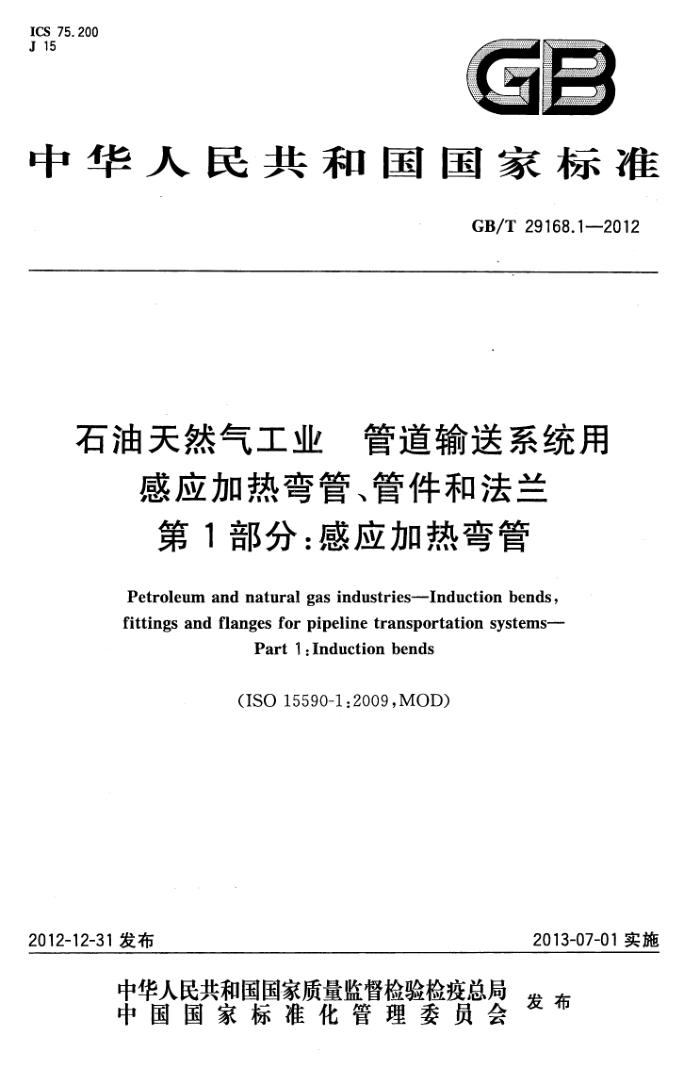

ICS 75.200 J 15
GB
中华人民共和国国家标准
GB/T29168.1-—2012
石油天然气工业 管道输送系统用
感应加热弯管、管件和法兰第1部分：感应加热弯管
Petroleum and natural gas industries---Induction bends, fittings and flanges for pipeline transportation systems-
Part 1.Induction bends
(ISO15590-1:2009,MOD)
2013-07-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准
石油天然气工业管道输送系统用
感应加热弯管、管件和法兰第1部分：感应加热弯管
GB/T29168.1-2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323 发行中心：（010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张2.25字数62千字
2013年6月第一版 2013年6月第一次印刷
*
书号：155066·1-46964定价33.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T29168.1-2012
目 次
前言 1范围 2一致性
II
2.1测量单位 2.2圆整 2.3标准符合性 3规范性引用文件 4 术语和定义 5符号和缩略语
.
5.1 符号 5.2缩略语标识
6
压力等级和设计 8购方提供的信息 8.1一般信息 8.2补充信息 8.3母管信息制造
9
Y
9.1母管 9.2评定试验用弯管 9.3弯制成型 9.4弯制后热处理 9.5弯制后成形和定径 9.6对接管· 9.7管端 10试验和检验 10.1 总则 . 10.2 试验和检验范围 10.3 化学成分 10.4 力学试验 10.5 无损检测 10.6 尺寸 10.7 测量 10.8 静水压试验 11检验文件
2
X
..
C
10 10
10 10 10 11 11
17 19 19 19 20 I GB/T29168.1—2012
20 23 24 28 30
12 标志附录A（规范性附录） 制造工艺规范附录B（规范性附录） 酸性介质下的PSL2S弯管附录C（规范性附录） PSL弯管母管材料参考文献
...
..
Ⅱ GB/T29168.1—2012
前言
GB/T29168《石油天然气工业管道输送系统用感应加热弯管、管件和法兰》分为以下几部分：
第1部分：感应加热弯管；第2部分：管件；第3部分：法兰。 本部分为GB/T29168的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO15590-1：2009《石油天然气工业管道输送系统用感应加热
弯管、管件和法兰第1部分：感应加热弯管》。
本部分与ISO15590-1：2009的技术性差异及原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第3章“规范性引用文件”中，具体调整如下： a） 用修改采用国际标准的GB/T228.1代替了ISO6892（见10.4.2.2）； b) 用修改采用国际标准的GB/T229代替了ISO148-1（见10.4.3.1、10.4.3.2）； c) 用GB/T230（所有部分）代替ISO6508（所有部分）（见10.4.4.1），两项标准各部分之间
的一致性程度如下：
GB/T230.1--2009金属材料洛氏硬度试验第1部分：试验方法（A、B,C、D、E、
·
F、G、H、K、N、T标尺)(ISO6508-1:2005,MOD) GB/T230.2一2002金属洛氏硬度试验第2部分：硬度计（A、B、C、D、E、F、G、H、 K、N、T标尺）的检验与校准（ISO6508-2：1999，MOD) GB/T230.3-2002金属洛氏硬度试验第3部分：标准硬度块（A、B、C、D、E、F、 G、H、K、N、T标尺）的标定（ISO6508-3：1999,MOD)
d) 用修改采用国际标准的GB/T232代替了ISO7438（见10.4.9.1）；
用等效采用国际标准的GB3101--1993代替了ISO31-0：1992（见2.2）； f) 用修改采用国际标准的GB/T4338代替了ISO783（见10:4:2.2）； g）用GB/T4340（所有部分）代替ISO6507（所有部分）（见10.4.4.1），两项标准各部分之间
e)
的一致性程度如下：
GB/T4340.1—2009 金属材料维氏硬度试验第1部分：试验方法（ISO6507-1： 2005，MOD) GB/T4340.2—1999 金属维氏硬度试验第2部分：硬度计的检验（idt，ISO6507-2： 1997) GB/T 4340.3—1999 金属维氏硬度试验第3部分：标准硬度块的标定（idt， ISO 6507-3:1997) GB/T4340.4—2009 金属材料 维氏硬度试验第4部分：硬度值表（ISO6507-4： 2005，IDT)
?
B
h）用修改采用国外先进标准的GB/T8650—2006代替了NACETM0284-2003（见B.4.3)； i) 用等效采用国际标准的GB/T8923代替了ISO8501-1（见10.5）； i) 用等同采用国际标准的GB/T9445代替了ISO9712（见10.5.8）； k）用等同采用国际标准的GB/T15970.2代替了ISO7539-2(见B.4.4.2)；
m GB/T 29168.1—2012
1） 用等效采用国际标准的GB/T18253代替了ISO10474（见8.2、11）； m）用修改采用国际标准的GB/T24259代替了ISO13623（见7、8.2）。 一增加了对原材料碳当量、夹杂物、晶粒度及产品无损检测等要求；增加了对高强度感应加热弯管的交货热处理状态的要求；删除了原标准中一些技术上尚存在分歧的条款；增加了相关的与ISO标准并行的ASTM标准。
本部分还做了编辑性修改：删去了与主要内容无关的ISO特别声明、ISO前言。 本部分由全国石油天然气标准化技术委员会（SAC/TC355)归口。 本部分起草单位：中国石油集团石油管工程技术研究院、中油管道机械制造有限责任公司、中国石
油集团渤海石油装备制造有限公司。
本部分主要起草人：刘迎来、王鹏、池强、方伟、黄磊、李玉卓、付彦宏。
IV GB/T29168.1—2012
石油天然气工业管道输送系统用
感应加热弯管、管件和法兰第1部分：感应加热弯管
1范围
GB/T29168的本部分规定了适用于按照GB/T24259设计的管道系统内采用感应加热工艺制造的弯管的交货技术条件，对于按照其他规范设计的管道系统用感应加热弯管也可参考使用。
本部分适用于以碳钢或低合金钢无缝钢管和焊接钢管作为母管制造的感应加热弯管。 注：这些材料都是典型的C-Mn钢或低合金钢，与ISO3183管线钢管钢级一致。 本部分规定了两个产品规范等级（PSL），感应加热弯管规范等级与ISO3183相对应。 本部分不适用于对感应加热弯管产品规范等级的选用。购方基于用途和设计要求，有责任指定产
品规范等级（PSL）；具体要求见ISO3183。
本部分不适用于采用其他工艺生产的管线用弯管。
2致性
2.1测量单位
在本部分中，统一使用SI单位制来表示数据。对于特定订货要求，除另有规定外，只应使用SI- 种单位制表示数据，不应同时使用另一种单位制表示数据。
对于用SI单位制表示的数据，用点作为小数的分隔，空格作为千位数的分隔。 2.2圆整
除本部分明确规定外，为了确定与规定要求的一致性，应根据GB3101一1993附录B中规则A，把检测值或计算值圆整到用于表示极限值的最右边数位的最邻近单位数值。
注：该条款的目的是表明ASTME29-04规定的圆整方法与GB31011993附录B中规则A相同。 2.3标准符合性
宜应用有助于符合本部分要求的质量体系。 注：ISO/TS29001提供了质量管理的部分特殊指南。 合同可以规定制造商应对产品与本部分所有使用要求的符合性负责。为证实符合性，制造商应允
许购方进行任何必要的调查和拒收不合格的任何材料。
3规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010，ISO6892-1： 2009,MOD)
1 GB/T29168.1—2012
GB/T229 金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，MOD) GB/T230（所有部分） 金属材料洛氏硬度试验[ISO6508（所有部分) GB/T232金属材料弯曲试验方法（GB/T232—2010，ISO7438：2005，MOD) GB3101一1993.有关量、单位和符号的一般原则（eqvISO31-0：1992） GB/T4335低碳钢冷轧薄板铁素体晶粒度测定方法 GB/T4338金属材料高温拉伸试验方法（GB/T4338--2006，ISO783：1999，MOD) GB/T4340（所有部分）金属维氏硬度试验[ISO6507（所有部分）］ GB/T6394金属平均晶粒度测定方法 GB/T8650一2006管线钢和压力容器钢抗氢致开裂评定方法 GB/T8923涂装前钢材表面锈蚀等级和除锈等级（GB/T8923—1988，eqvISO8501-1：1988） GB/T9445无损检测人员资格鉴定与认证（GB/T9445—2008，ISO9712：2005，IDT） GB/T15970.2金属和合金的腐蚀：应力腐蚀试验第2部分：弯梁试样的制备和应用
(GB/T15970.2—2000,idt/ISO7539-2.1989)
GB/T18253钢及钢产品检验文件的类型（GB/T18253—2000，eqvISO10474：1991) GB/T24259，石油天然气工业管道输送系统（GB/T24259—2009，ISO13623:2000，MOD） ISO3183：2007石油和天然气工业管道输送系统用钢管（Petrole
nd natural gas
industries—Steel pipe for pipeline transportation systems)
ISO9303:1989承压用无缝和焊接（埋弧焊除外）钢管纵向缺欠全圆周超声波检验[Seamless and welded (except submerged arc-welded) steel tubes for pressure purposes--Full peripheral ultrasonic testing for the detection of longitudinal imperfectionsj
ISO9305承压用无缝钢管。/横向缺欠的全圆周超声波检验（Seamless steel tubesifor pressure purposes-Full peripheral ultrasonic testing for the detection of transverseimperfections)
ISO9764:1989承压用电阻焊和感应焊钢管：焊缝纵向缺欠的超声波检验（Eiect） tricresistance and induction welded steel tubes for pressure purposes--Ultrasonic testing of the/weld/ seam for the detection of longitudinal imperfections)
ISO10124承压用无缝和焊接（埋弧焊除外）钢管分层缺欠的超声波检验ESe sandwelded (except submerged arc-welded) steel tubes for pressure purposes-Ultrasonic,testing,for the detection of laminar imperfections]
ISO11496承压用无缝和焊接钢管：管端分层缺欠的超声波检验（Seamlessandweldedsteel tubes for pressure purposes -Ultrasonic testing of tube ends for the detection of laminar imperfec- tions)
ISO12094承压用焊接钢管焊管用钢带/钢板分层缺欠的超声波检验（Weldedsteeltubesfor pressure purposes--Ultrasonic testing for fthe detection of laminar imperfections in strips/plates used in the manufacture of welded tubes)
ISO12095承压用无缝钢管和焊接钢管 液体渗透检验（Seamlessandweldedsteeltubesfor pressure purposes--Liquid penetrant testihg)
ISO13663承压用焊接钢管焊缝附近分层缺欠的超声波检验（Welded steel tubes for pressure purposes-Ultrasonic testing of the area adjacent to the weld seam for the detection of laminar imper- fections)
ISO13664无缝和焊接钢管管端分层缺欠的磁粉检验（Seamlessandweldedsteeltubesfor pressure purposes--Magnetic particle inspection of the tube ends for the detection of laminar imper- fections)
ISO13665无缝和焊接钢管管体表面缺欠的磁粉检验（Seamlessandweldedsteeltubesfor 2
