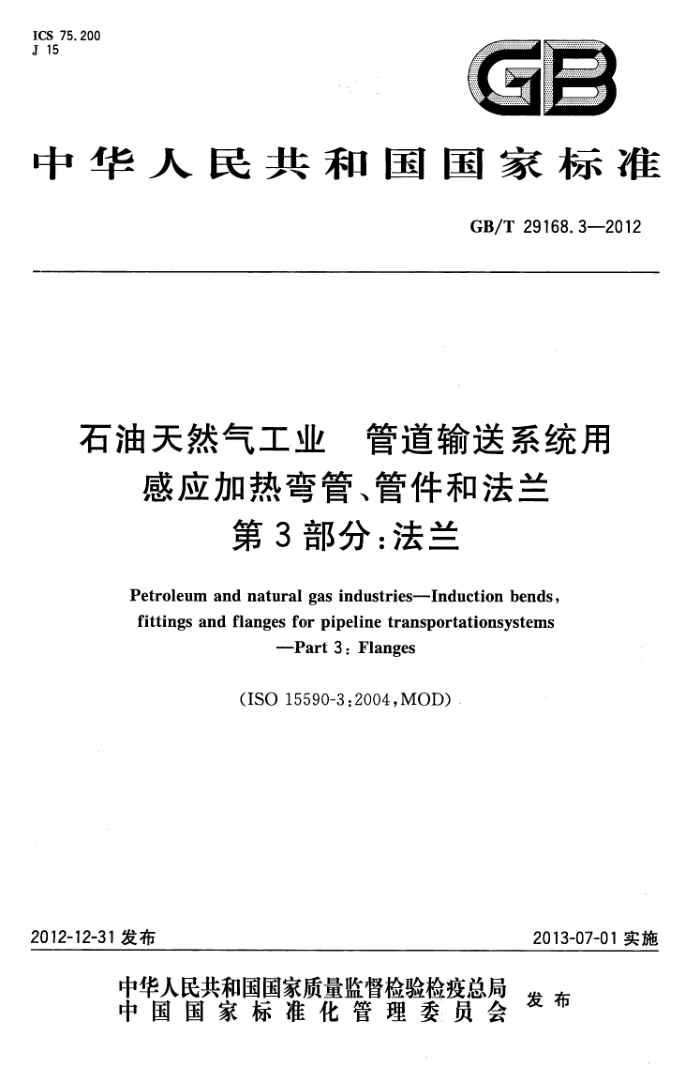

ICS75.200 J15
GB
中华人民共和国国家标准
GB/T 29168.3—2012
石油天然气工业 管道输送系统用
感应加热弯管、管件和法兰
第3部分：法兰
Petroleum and natural gas industries--Induction bends. fittings and flanges for pipeline transportationsystems
-Part 3 : Flanges
(ISO15590-3.2004,MOD)
2013-07-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29168.3—2012
目 次
前言 1 范围 2
规范性引用文件 3 术语与定义 4
符号及缩略语 5 法兰名称 6 压力等级和设计 7购方提供的信息 7.1一般信息 7.2补充信息 8制造 8.1 制造工艺规范 8.2原材料 8.3法兰毂
.
.
8.4热处理 9试验与检验… 9.1一般要求 9.2试验及检验范围 9.3化学成分 9.4力学试验 9.5 无损检测 9.6 尺寸， 9.7 静水压试验 9.8 焊接性 9.9补焊… 10 文件 10.1 检验文件 10.2 制造记录 11标志参考文献
.
12 12 13 13 13 13 13 13
15 GB/T29168.3—2012
前言
GB/T29168《石油天然气工业管道输送系统用感应加热弯管、管件和法兰》分为以下几部分：
第1部分：感应加热弯管；一第2部分：管件；一第3部分：法兰。 本部分为GB/T29168的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO15590-3：2004《石油天然气工业管道输送系统用感应加热
弯管、管件和法兰-第3部分：法兰》。
本部分与ISO15590-3：2004的技术性差异及原因如下：一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情
况集中反映在第2章“规范性引用文件”中，具体调整如下： a）增加引用GB/T29168.1《石油天然气工业管道输送系统用感应加热弯管、管件和法兰
第1部分：感应加热弯管》和GB/T29168.2《石油天然气工业管道输送系统用感应加热弯管、管件和法兰第2部分：管件》（见9.8)；
b）用修改采用国际标准的GB/T228.1代替了ISO6892（见9.4.2.2）； c）用修改采用国际标准的GB/T229、GB/T18658代替了ISO148（见9.4.3.1、9.4.3.2）； d）用等效采用国际标准的GB/T2975代替了ISO377（见9.4.1)； e）用修改采用国际标准的GB/T4338代替了ISO783（见9.4.2.2)； f) 用修改采用国际标准的GB/T4340.1代替了ISO6507-1（见9.4.4）； g）用等同采用国际标准的GB/T9445代替了ISO9712（见9.5.1）； h）用等效采用国际标准的GB/T17600.1代替了ISO2566-1（见9.4.2.2）； i）用等效采用国际标准的GB/T18253代替了ISO10474（见10.1)； j）用修改采用国际标准的GB/T24259代替了ISO13623（见1、7.2、9.6.1）。 一增加了对热电偶进行定期校验的要求；为了确保法兰材料具有足够的抗脆性起裂能力，将9.2表3中基体金属冲击试验频次由适用时进行修改为1次/每炉；为了确保法兰缺欠的修磨质量，在9.5.4中要求法兰缺陷修磨后，应进行无损检测确认；为了确保法兰承压能力，在9.7中补充要求，按本部分设计、制造的所有法兰，在安装后应能承受规定的现场水压试验，且不得有破裂和渗漏，或有碍于使用的其他损害；为了确保法兰补焊质量，9.9要求补焊时，应制定补焊工艺文件。补焊后应对补焊处进行UT 检测。
本部分还做了下列编辑性修改：删去了与主要内容无关的ISO特别声明、ISO前言。
I GB/T 29168.3—2012
本部分由全国石油天然气标准化技术委员会（SAC/TC355)归口。 本部分起草单位：中国石油集团石油管工程技术研究院、中油管道机械制造有限责任公司、中国石
油集团渤海石油装备制造有限公司。
本部分主要起草人：刘迎来、齐丽华、李为卫、许晓锋、黄磊、吉玲康、李玉卓、付彦宏。 GB/T29168.3—2012
石油天然气工业 管道输送系统用
感应加热弯管、管件和法兰
第3部分：法兰
1范围
GB/T29168的本部分适用于按照GB/T24259设计的管道系统带颈焊接法兰和盲法兰（全平面、 凸面和环连接面），以及锚固法兰、活套法兰和孔板法兰，对于按照其他规范设计的管道系统用法兰也可参考使用。
本部分规定了用于石油天然气工业管道输送系统的碳钢以及低合金钢锻造法兰。 本部分规定了与ISO3183石油天然气工业系统钢管相匹配使用的法兰种类。此类法兰适用于普
通和低温服役环境，对酸性服役环境用法兰做了补充要求。
本部分不包括连接件、工厂焊接、螺栓、垫圈、平焊法兰或法兰管件等材料。 本部分不适用于阀门、泵或其他设备用整体铸造或锻造法兰。 本部分不包括法兰种类或压力等级(Class)的选择。 ISO7005-1中所列的且适用于本部分的法兰尺寸和压力等级如下所示：
-DN10(NPS1/2)至DN1500(NPS60); -PN20(Class150)、PN50(Class300)、PN100(Class600)、PN150（Class900）、PN250 (Class1500)、PN420(Class2500)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB150（所有部分）压力容器 GB/T228.1金属材料拉伸试验第1部分：室温试验方法（GB/T228.1-2010，ISO6892-1：
2009,MOD)
GB/T229金属材料夏比摆锤冲击试验方法(GB/T229—2007，ISO148-1:2006，MOD) GB/T2975钢及钢产品力学性能试验取样位置及试样制备（GB/T2975—1998,eqvISO377：
1997)
GB/T4338金属材料高温拉伸试验方法（GB/T4338—2006，ISO783：1999，MOD） GB/T4340.1金属材料维氏硬度试验第1部分：试验方法（GB/T4340.1—2009，ISO6507-1：
2005,MOD)
GB/T9445无损检测人员资格鉴定与认证（GB/T9445-—2008，ISO9712:2005，IDT) GB/T17600.1钢的伸长率换算第1部分：碳素钢和低合金钢（GB/T17600.1一1998，
eqvISO2566-1:1984）
GB/T18253钢及钢产品检验文件的类型（GB/T18253—2000，eqvISO10474：1991) GB/T18658摆锤式冲击试验机检验用夏比V型缺口标准试样（GB/T18658—2002，ISO148-3：
1998,MOD)
n GB/T 29168.32012
GB/T24259石油天然气工业管道输送系统（GB/T24259--2009，ISO13623：2000，MOD） GB/T29168.1石油天然气工业管道输送系统用感应加热弯管、管件和法兰第1部分：感应
加热弯管（GB/T29168.1—2012,ISO15590-1：2009，MOD)
GB/T29168.2石油天然气工业管道输送系统用感应加热弯管、管件和法兰第2部分：管件 (GB/T29168.2—2012,ISO15590-2:2003,MOD)
ISO3183石油天然气工业管道输送系统用钢管（Petroleumandnaturalgasindustries一Steel pipeforpipelinetransportation systems)
ISO4885铁制品热处理词汇（Ferrousproducts---Heattreatments-Vocabulary） ISO7005-1：1992金属法兰第1部分：钢法兰（Metallicflanges--Partl：Steelflanges） ISO/TR7705：1991钢规范中规定夏比V型缺口冲击韧性的指南（Guidelinesforspecifying
CharpyV-notch impactprescriptions in steel specifications)
ISO9327-1压力用途的钢锻件和轧制或锻造的棒材交货技术条件第1部分：一般要求（Steel forgings and rolled or forged bars for pressure purposes-Technical delivery conditions-Partl: General requirements)
ISO11496承压用无缝和焊接钢管管端分层缺欠的超声波检测（Seamlessandweldedsteel tubes for pressure purposes--Ultrasonic testing of tube ends for the detection of laminar imperfec- tions)
ISO12095承压用埋弧焊钢管焊缝缺欠的射线检测（Seamlessandweldedsteeltubesfor pressurepurposes-Liquid penetranttesting)
ISO13664承压用无缝和焊接钢管管端分层缺欠的磁粉检验（Seamlessandweldedsteeltubes for pressure purposesMagnetic particle inspection of the tube ends for the detection of laminar im- perfections)
ISO13665承压用无缝和焊接钢管管体表面缺欠的磁粉检验（Seamlessandweldedsteeltubes for pressure purposes-Magnetic particle inspection of the tube body for the detection of surface im- perfections)
ISO15156-2:2003石油天然气工业油气生产中含H2S环境下使用的材料第2部分：抗开裂碳钢和低合金钢及铸铁的使用（Petroleumandnaturalgasindustries-MaterialsforuseinH,S- containing environments in oil and gas productionPart 2:Cracking-resistant carbon and low alloy steels,and the use of cast irons)
ASME锅炉及压力容器规范第8部分第1分册：压力容器的建造规则（ASMEBoilerand Pressure Vessel Code;Section VIl Division 1,Rules for construction of pressure vessels)
ASMEB16.5管法兰和法兰管件—NPS1/2～NPS24（Pipeflangesandflangedfittings—NPS 1/2 through 24)
ASMEB16.36孔板法兰（Orificeflanges) ASMEB16.47大直径钢制法兰-NPS26～NPS60（Largediametersteelflange-NPS26
through NPS 60)
ASMEB31.3工艺管道(Processpiping) ASTMA370钢制品力学标准试验方法及定义（Standardtestmethodsanddefinitionsfor
mechanical testing of steel products)
ASTME112平均晶粒度测定的标准测试方法（Standardtestmethodsfordeterminingaverage grain size)
MSSSP44：1996钢制管道法兰（Steelpipelineflanges）
2. GB/T29168.3—2012
3术语与定义
ISO4885中的术语和定义以及下列术语和定义适用于本文件。
3. 1
熔炼批 heat 采用一种工艺生产的同一个批次的钢材。
3. 2
缺欠imperfection 使用本部分所述的方法可检测出壁厚内部或表面上的不规则现象。
3.3
制造工艺规范 manufacturingprocedure specification(MPS) 规定工艺控制参数和验收标准的文件，适用于所有法兰生产中的制造、检验和试验活动。
3. 4
配套管 matchingpipe 与法兰相连接的具有规定强度等级和厚度的钢管。
3.5
压力等级 pressureclass 用公称压力（PN)等级或ANSI额定值表示的设计压力值。 注：本部分中，压力等级采用PN等级（ANSI额定值)表示。
4符号及缩略语
下列符号和缩略语适用于本文件。 A.
测试样品平行长度的起始横截面面积；碳当量；公称直径；氢致裂纹；维氏硬度；内径；低温运行；低温酸性应用；
CE DN HIC HV ID L LS MPS 制造工艺规范； MT
磁粉检测；正常服役条件；无损检测；公称管尺寸；般酸性应用；公称压力；液体渗透测试；拉伸强度；环连接种类；酸性服役条件；
N NDT NPS NS PN PT Rm RTJ s GB/T 29168.32012
SMTS- 规定最小拉伸强度； SMYS- -规定最小屈服强度； SSC
硫化物应力开裂；一法兰焊接端处的规定壁厚；
t
Ta min 最低设计温度； UT
超声波检测。
5法兰名称
法兰的选用应符合表1规定。 最低设计温度低于0℃的法兰应具有第9章要求的缺口韧性。 用于酸性工况的法兰应由购方指定，且符合第9章中的相关要求。
表1法兰名称
非酸性服役条件
酸性服役条件
温度Ta mia /℃
温度Tdmin/℃
法兰名称
法兰名称
>0 <0
N L
≥0 <0
NS LS
压力等级和设计
6
在所要求的工作温度范围内，法兰应能够承受与工作压力相等同的内压。不同温度条件下，各种压力等级的法兰所对应的最大压力如表2所示。
表2不同温度下法兰最大工作压力
PN 100 Class 600
PN 20 Class 150 MPa (bar) MPa (bar) MPa (bar) MPa (bar) MPa (bar) MPa (bar) 1. 96 (19.6) 5.11 (51.1) 10.2 (102) 15.3 (153) 25.5 (255) 42.6 (426) 1. 9 (19) 4.93 (49.3) 9.86 (98.6) 14.8 (148) 22.6 (226) 37.7 (377) 1.83 (18.3) 4.75 (47.5) 9.51 (95.1) 14.3 (143) 22.2 (222) 34.1 (341) 1.76 (17.6) 4.59 (45.9) 9.17 (91.7) 13.8 (138) 21.9 (219) 36.5 (365) 1.7 (17) 4.41 (44. 1) 8.86 (88.6) 13.3 (133) 22.5 (225) 35.5 (355)
PN 50 Class 300
PN 150 Class 900
PN 250
PN 420
温度/ ℃
Class 1500
Class 2500
30~120
150
175 200 250
注1：若温度低于30℃，额定压力应不大于一30℃温度时所显示的额定压力值。 注2：若处于中间温度状态，应使用线性插值法。 注3：大于给定温度的法兰额定压力应由双方协商决定
4
