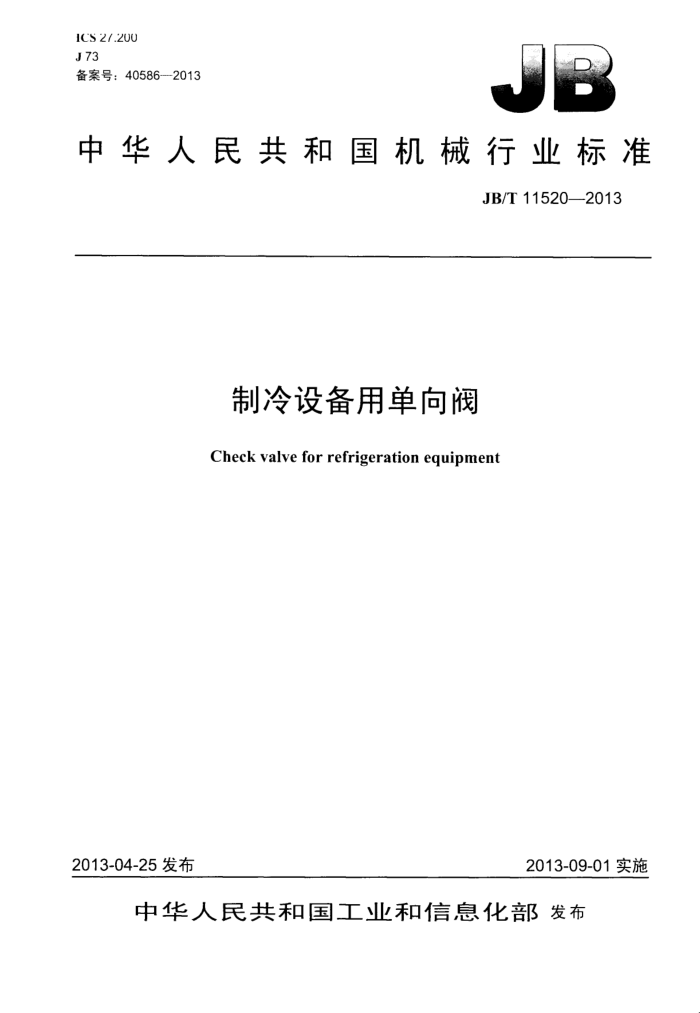

1CS 2/.200 J73 备案号：40586--2013
中华人民共和国机械行业标准
JB/T115202013
制冷设备用单向阀
Check valve for refrigeration equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准制冷设备用单向阀 JB/T11520—2013
*
机械工业出版社出版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm·1印张·27T子 2014年1月第1版第1次印制
定价：18.00元
*
书号：15111·10930 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面光防伪标均为盗版
版权专有 侵权必究 JB/T11520—2013
目 次
前言
III
范围. 规范性引用文件
1 2
3术语和定义. 4 型式与基本参数.. 4..型式... 4.2基本参数 4.3.T作条件. 5要求. 5.1 一般要求， 5.2 材料. 5.3 外观 5.4 性能要求. 5.5 破坏强度. 6 试验方法... 6.1 仪器仪表. 6.2 尺寸检验. 6.3 材料 6.4 外观检测。 6.5 性能试验 6.6 破坏强度试验
检验规则. 7.1 般要求 7.2 检验分类和检验项目 7.3 出厂检验 7.4 抽样检验. 7.5 型式检验 8标志、包装、运输和贮存 8.1 标志 8.2 包装. 8.3 运输.. 8.4贮存. 附录A（资料性附录）浮子式单向阀型号编制方法附录B（资料性附录）活塞式单向阀型号编制方法附录C（资料性附录）阀片式单向阀型号编制方法图1 流量测试装置表 1 工作条件. 表2 清洁度
7
10 JB/T11520—2013
表3内泄漏量. 表4阀开、阀关压力差表5 检验项目... 表6抽样方案.... 表A.1浮子式单向阀推荐规格基本参数表B.1 活塞式单问阀推荐规格基本参数表C.1 阀片式单向阀推荐规格基本参数
C
9
0
10
.
II JB/T11520—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械T业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：浙江盾安人工环境股份有限公司、合肥通用机械研究院。 本标准参加起草单位：浙江鸿森机械有限公司、浙江万金机械有限公司、浙江恒森实业集团有限公
司、新吕县派尔克机电制造有限公司。
本标准主要起草人：黄雄鹰、郭占军、马金平、徐才超、周水根、金均涛、何永水、朱新海本标准为首次发布。
I JB/T11520—2013
制冷设备用单向阀
1范围
本标准规定了制冷设备用单向阀（以下简称“单向阀”）的术语和定义、型式与基本参数、要求试验方法、检验规则、标志、包装、运输和存。
本标准适用于以R22、R134a、R404A、R407C、R410A为制冷剂的单向阀，以其他介质为制冷剂的单向阀可参照采用。
2规范性引用文件
下列文件对予本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T191包装储运图示标志 GB/T6283化T产品中水分含量的测定 卡尔·费休法（通用方法）
3术语和定义
下列术语和定义适用于予本文件。
3.1
单向阀checkvalve 一种用于流体，靠压差控制的，正向能开通、逆向能关闭的阀门。
3.2
浮子式单向阀 float-typecheckvalve 使用浮子式浮动阀芯，依靠阀芯的自重和反向压力来关闭阀口的一种单向阀
3.3
活塞式单向阀piston-typecheckvalve 使用活塞式导向阀芯，依靠弹簧力推动活塞来关闭阀门的一种不受安装角度限制的单向阀。
3.4
阀片式单向阀 周valve-typecheckvalve 使用阀片式平板阀芯，依靠永磁力吸引阀片来关闭阀门的一种不受安装角度限制的单向阀。
型式与基本参数
4
4.1型式
单向阀结构型式分为浮子式、活塞式和阀片式三种。其型号编制方法参见附录A～附录C。 4.2基本参数
单向阀的基本参数参见附录A～附录C。
1 JB/T11520—2013
4.3 工作条件
单向阀的工作条件见表1。
表1工作条件
适用介质最人工作压力 MPa 流体温度℃
R22、R134a
R407C 3.5 30 ~120
R404A、R410A
3.0
4.2
5 5要求
5.1 一般要求
单向阀应符合本标准的要求，并按经规定程序批准的图样及技术文件制造、验收。 5.2材料 5.2.1 单向阀主要零部件材料应有化学成分和物理性能的合格证明。 5.2.2 单向阀主要零部件的材料应满足下列要求：
a）应与使用的温度压力和制冷剂相适应： b）应满足单向阀的性能与强度要求； c）在使用过程中应能保持良好的密封性。
5.3外观 5.3.1 单向阀的外观应光洁，不应有锈蚀污物及明显的碰划伤等缺陷。 5.3.2 单向阀的流向标志应清晰和正确。 5.4性能要求 5.4.1 流通能力
单向阀正向导通时，其实测流通能力［或流量系数（K，值）不应低于明示值的95%。 5.4.2 清洁度要求
单向阀内部清洁度要求见表2。
表2清洁度
单位为毫克每半方米
矿物油含量
单向阀对应的制冷剂
杂质含量 ≤30 ≤20
内部水分含量
氯离子含量
R22、R134a R407C、R404A、R410A
≤50 ≤40
≤10
≤0.2
5.4.3 密封性
密封性可采用水检或气检测： a）水检：在最大工作压力下，保压1min，单向阀的外部不应有泄漏； b）氢检：单向阀泄漏率应不大}6.4×10-mbar·L/s。
2 JB/T11520—2013
5.4.4耐压强度
在1.5倍最大T作压力（液体）下，保压3min，单向阀的各部位应无异常变形和渗漏。 5.4.5内泄漏量
单向阀的内泄漏量应符合表3的规定。
表3内泄漏量
单位为毫升每分
通径/mm ≥28~67
结构型式浮了式活寒式阀片式
≥4~28 ≤700 100 ≤50
≥67
≤200 80
≤100
5.4.6 阀开、阀关压力差
单向阀的阀开、阀关压力差应符合表4的规定或按合同的要求。
表4 阀开、阀关压力差
单位为下帕
通径$/mm ≥28~67
结构型式浮了式活塞式阀片式
≥4~28
≥67
≤10
≤7 ≤15
≤20
5.4.7耐久性
经耐久性试验后，单向阀应能正常工作，其密封性应符合5.4.3的规定，并且内泄漏量不应大」表 3所规定的1.5倍。 5.4.8耐振动
经振动试验后，单向阀应能正常T作，其密封性和内泄漏量应符合5.4.3和5.4.5的规定。 5.4.9耐高温
经高温试验后，单向阀应能正常T作，其密封性和内泄漏量应符合5.4.3和5.4.5的规定。 5.4.10耐低温
经低温试验后，单向阀应能正常T作，其密封性和内泄漏量应符合5.4.3和5.4.5的规定。 5.4.11耐冷热循环试验
经耐冷热循环试验后，单向阀应能正常工作，其密封性和内泄漏量应符合5.4.3和5.4.5的规定。 5.5破坏强度
在5倍最大工作压力（液压）下，单向阀的各部位应无破损。
3
