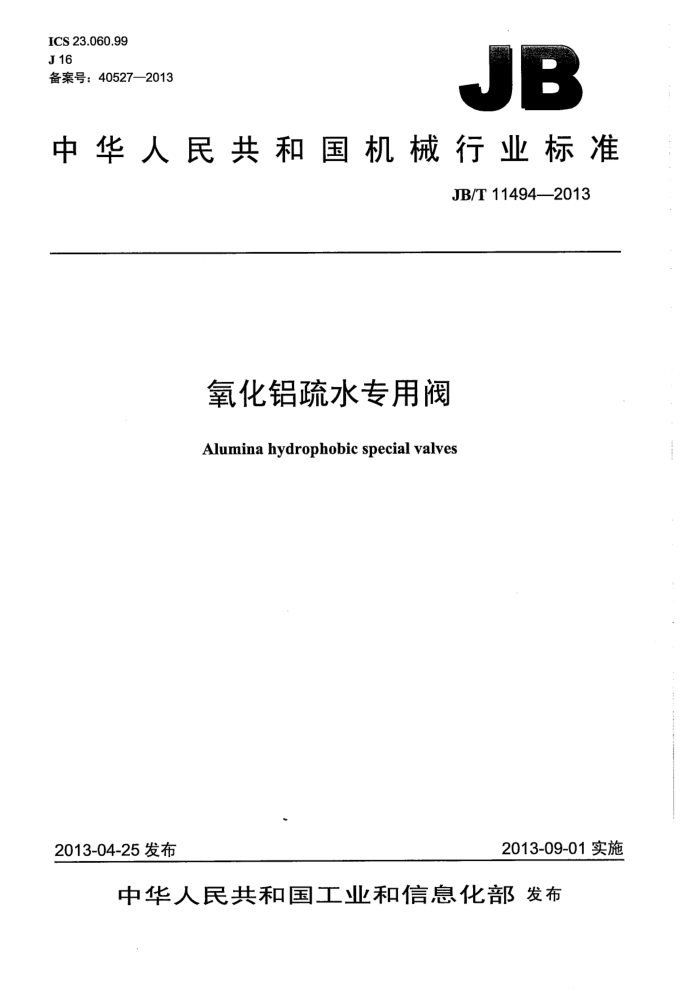

ICS 23.060.99 J16 备案号：40527—2013
JB
中华人民共和国机械行业标准
JB/T 11494—2013
氧化铝疏水专用阀
Aluminahydrophobic specialvalves
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11494—2013
目 次
前言.
范围规范性引用文件
2.
2 术语和定义
结构型式、参数和型号 5 技术要求 6 试验方法
4
检验规则. 阀门标志、涂漆和供货要求图1 一级喷嘴氧化铝疏水专用阀的典型结构型式图2 多级喷嘴氧化铝疏水专用阀的典型结构型式图3 级喷嘴氧化铝疏水专用阀热凝结水排量图图4 多级喷嘴氧化铝疏水专用阀冷水排量图图5 多级喷嘴氧化铝疏水专用阀热凝结水排量图表1 级喷嘴氧化铝疏水专用阀的结构长度表2 级喷嘴氧化铝疏水专用阀的最小壁厚表3 系数k. 表4 检验项目
10
7 8
1
10 JB/T11494—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：北京市阀门总厂（集团）有限公司、福建省锅炉压力容器检验研究院、福建省泉
州市英桥阀门有限公司、河南省高山阀门有限公司。
本标准主要起草人：王军华、张清双、龚凌诸、洪有福、杨全庆、郭宝、魏万春。 本标准为首次发布。
I JB/T11494—2013
氧化铝疏水专用阀
1范围
本标准规定了蒸汽管路系统用氧化铝疏水专用阀的术语和定义、结构型式、参数、型号、技术要求、 试验方法、检验规则、标志、涂漆和供货要求。
本标准适用于公称压力为PN16、PN160，公称尺寸不大于DN150，工作温度一级不高于200℃、 多级不高于530℃的蒸汽管路系统用氧化铝疏水专用阀，适用介质为凝结水、蒸汽。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分） 压力容器 GB/T 196 普通螺纹基本尺寸
普通螺纹公差
GB/T 197 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN（公称压力）的定义和选用 GB/T1184—1996形状和位置公差未注公差值 GB/T1220 不锈钢棒 GB/T5796（所有部分） 梯形螺纹 GB/T 9113 整体钢制管法兰
GB/T 9115 对焊钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T12220 通用阀门标志 GB/T12221 -2005 金属阀门 结构长度 GB/T12224 钢制阀门 一般要求 GB/T12226 通用阀门 灰铸铁件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T12251—2005蒸汽疏水阀试验方法 GB/T17241.6 整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件 GB/T26480 阀门的检验和试验 JB/T 106 阀门的标志和涂漆 JB/T 308 阀门型号编制方法 JB/T5263 电站阀门铸钢件技术条件 JB/T7928通用阀门供货要求
1 JB/T11494—2013
NB/T47017压力容器视镜
3术语和定义
下列术语和定义适用于本文件。
3.1
氧化铝疏水专用阀aluminahydrophobicspecialvalves 蒸汽供热设备及蒸汽管路上，利用喷嘴的调节作用，通过降压使热凝结水自动转化为二次蒸汽。
3.2
级喷嘴afirst-stagenozzle 由阀瓣和阀座组成，阀瓣和阀座之间的相对位置可以改变，从而实现调节流量的作用。
3.3
多级喷嘴multi-stagenozzle 由带有许多径向孔的多个套筒组成，径向孔平行排列，但套筒与套筒之间的相对位置可以改变，从
而实现调节流量的作用。 3.4
蒸汽转化率steamconversion 由凝结水转化为蒸汽的比例。
4结构型式、参数和型号
4.1结构型式 4.1.1 一级喷嘴氧化铝疏水专用阀的典型结构型式如图1所示，
12-
1 I 10
1- 一阀体：2- 阀座；3- 一垫片：4- 阀瓣：5- 一阀杆：6- —填料压垫；7——填料；8一阀盖；
填料压盖；10- 一指针：11- 销：12- 手轮：13 压盖：14- 一窥视玻璃：15- 一窥视器。
图1一级喷嘴氧化铝疏水专用阀的典型结构型式
2 JB/T11494—2013
4.1.2多级喷嘴氧化铝疏水专用阀的典型结构型式如图2所示。
16 15 14
13
12
10
一阀体；2- 阀座；3- 内套组件；4 阀瓣：5 阀瓣盖；6 套压板：7- 支撑板：
-
四瓣卡环：9 支架：10- 上密封座；11- -填料压套：12 填料压板；
13- 阀杆；14 阀杆螺母；15- 压盖；16- 手轮。
图2多级喷嘴氧化铝疏水专用阀的典型结构型式
4.2参数 4.2.1公称压力
氧化铝疏水专用阀的公称压力一级喷嘴为PN16，多级喷嘴为PN16、PN160，并应符合GB/T1048 的规定。 4.2.2公称尺寸
氧化铝疏水专用阀的公称尺寸为不大于DN150，并应符合GB/T1047的规定。 4.3型号
氧化铝疏水专用阀的类型代号为TS，一级喷嘴或多级喷嘴在类型代号后加脚标Y或D，结构型式代号按截止阀的结构型式代号，其余按JB/T308的规定。
示例：手动、法兰连接、直通流道、公称压力为PN16、阀体材料为灰铸铁的一级喷嘴氧化铝疏水专用阀的型号为
TSy41W-16。 JB/T 11494-2013
5技术要求
5.1压力-温度额定值 5.1.1氧化铝疏水专用阀的压力-温度额定值由壳体材料及内件材料的压力-温度额定值中较小的值确定。 5.1.2 钢制氧化铝疏水专用阀的压力-温度额定值按GB/T12224的规定。 5.1.3铁制氧化铝疏水专用阀的压力-温度额定值按GB/T17241.7的规定。 5.2连接端 5.2.1钢制氧化铝疏水专用阀法兰连接端按GB/T9113和GB/T9115的规定，密封面表面粗糙度按 GB/T9124的规定，或按订货合同要求；铁制氧化铝疏水专用阀法兰连接端按GB/T17241.6的规定，密封面表面粗糙度按GB/T17241.7的规定，或按订货合同要求。 5.2.2钢制氧化铝疏水专用阀对接焊连接端按GB/T12224的规定，或按订货合同要求。 5.3结构长度 5.3.1一级喷嘴氧化铝疏水专用阀的结构长度L（见图1）按表1的规定，或按订货合同的要求。
表1一级喷嘴氧化铝疏水专用阀的结构长度 50
单位为毫米 150 900
100 620
公称尺寸DN 结构长度L
65 420
80 420
420
5.3.2多级喷嘴氧化铝疏水专用阀的结构长度L（见图2），按GB/T12221-2005中表1第2基本系列的规定，或按订货合同的要求。 5.4阀体 5.4.1多级喷嘴氧化铝疏水专用阀壳体的最小壁厚按GB/T12235的规定，一级喷嘴氧化铝疏水专用阀壳体的最小壁厚按表2的规定。
表2一级喷嘴氧化铝疏水专用阀的最小壁厚 50
单位为毫米 150 16
公称尺寸DN 壳体的最小壁厚
65 13.6
80 14
100 14.6
13.2
5.4.2连接法兰宜与阀体整体铸造成型，钢制氧化铝疏水专用阀允许焊接法兰。若采用焊接法兰，应采用对接焊形式，法兰应是锻造材料。法兰与阀体的焊接按GB150的规定，并应按材料的特性进行相应的热处理。 5.4.3连接法兰两端密封表面的平行度公差按GB/T1184一1996中规定的10级精度。 5.4.4端法兰螺栓孔轴线（理论尺寸）的位置度公差不大于螺栓与螺栓孔间隙的1/4。 5.5阀杆 5.5.1氧化铝疏水专用阀阀杆必须是整体的，不允许焊接组成。 5.5.2 阀杆应具有足够的强度、刚度、耐磨性。阀杆的最小直径按GB/T12235的规定。 5.5.3阀杆与阀杆螺母接触的梯形螺纹按GB/T5796的规定，或按订货合同的要求。阀杆与阀杆螺母的旋合长度不得小于阀杆梯形螺纹直径的1.4倍。 5.5.4无论采用什么驱动方式，都应保证在将手轮或驱动装置拆卸后，阀杆仍然保持原有位置。 4
