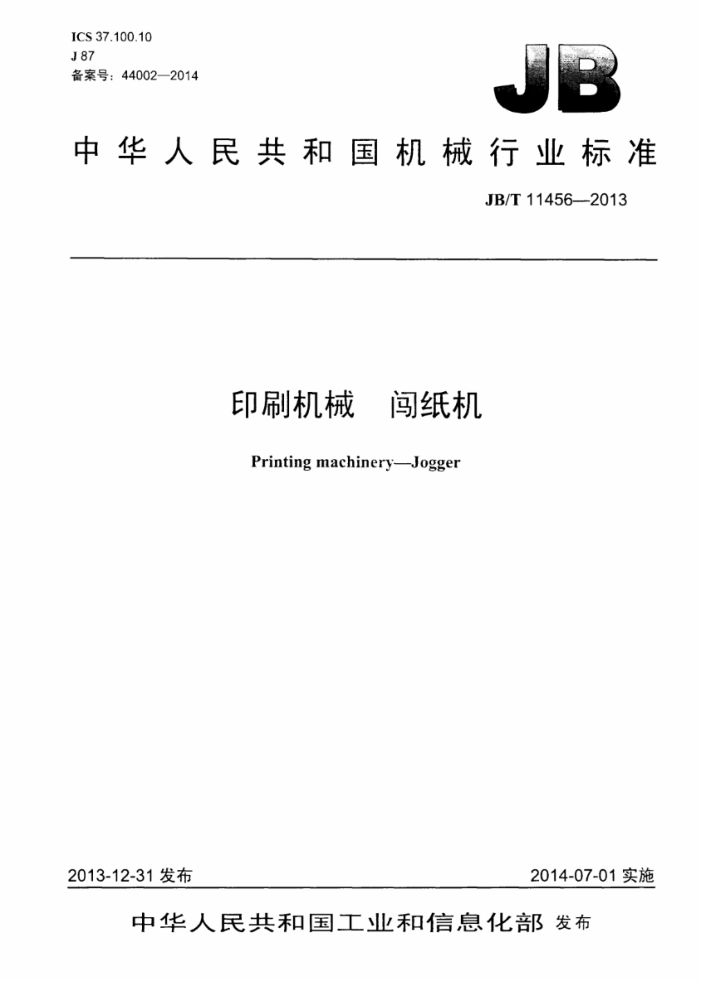

ICS37.100.10 J87 备案号：44002—2014
中华人民共和国机械行业标准
JB/T114562013
印刷机械 闯纸机 Printing machineryJogger
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11456-2013
目 次
前言范围
1
2 规范性引用文件 3 术语和定义 4型式、参数 4.1型式. 4.2参数 4.3型号和名称 5要求... 5.1一般要求. 5.2性能要求， 5.3安全要求. 5..4电气要求.... 5.5外观质量... 5.6 噪声测量 5.7 使用说明书和产品合格证 6试验方法 6.1 基本参数的检验 6.2 空运转试验. 6.3 性能检验， 6.4 安全要求检查。 6.5 电气要求检验 6.6 外观质量检查 6.7 噪声测量 7检验规则 7.1 出厂检验 7.2 型式检验 8标志，包装、运输与处存 8.1 标志 8.2 包装. 8.3 运输.. 8.4 贴存图1 噪声测量点位置图表1 基本参数表2 基本参数的检验
T
4
-
1 JB/T114562013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：上海中威达机械有限公司、浙江华岳包装机械有限公司、浙江国威印刷机械
有限公司、平凉亨达机械制造有限责任公司、北京印刷机械研究所。
本标准参加起草单位：上海华隆机器有限公司。 本标准主要起草人：郑燕萍，郭本侠、车文春、林孝国、郑新兴、周金根、赵永祥、吕丰足。 本标准为肖次发布。
I JB/T114562013
印刷机械 闯纸机
1范围
本标准规定了闯纸机的术语和定义。型式，参数，要求。试验方法，检验规则，标志。包装。运输与贮存
本标准适用于与印刷机械配套的用纸堆闯齐的闯纸机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用子本文件。
GB/T191包装储运图示标志 GB2894 安全标志及其使用导则 GB/T4879防锈包装 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388 3运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 JB/T3090 印刷机械产品命名与型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
闯纸台joggertable 放置纸张并能将纸张整齐的平台。
3.2
翻板 reverse turning plate 闯纸台左右两侧可以翻转的挡板。
3.3
闯纸长度joggertablelength 闯纸台后挡板至前端尺寸。
3.4
闯纸宽度joggertable width 左右翻板之问的距离。
3.5
驱气最小高度 air removing lowest height JB/T114562013
驱气要求的纸堆最小高度。当纸堆小丁最小高度时，压纸杆将自动返回，驱气机构不工作。
3.6
驱气装置airremovingdevices 用于将纸堆中相邻纸张问的空气通过辑筒滚排除的装置。
型式，参数
4
4.1型式
阅纸机的型式分为： a）单功能闽纸机一一只有闯纸功能的闯纸机： b）多功能闯纸机一一具有闯纸压纸，驱气等多项功能的闯纸机。
4.2参数 4.2.1主参数
阅纸机产品规格以闻纸台的最大宽度为主参数。主参数优先采用以下规格「单位为毫米（mm）： 150012501150920.800670等 4.2.2基本参数
闯纸机的基本参数应符合表1的规定。
表 1基本参数
序号 1 2 3 4
项 日最人闯纸宽度 mm 最人闯纸长度 mm 最大闯纸高度 mm 闽纸台高度 mm 最大承载载荷kg
基本参数 ≥1050
>1 500 ≥1 200
≥800 ≥650
≥650 ≥450
≥850
≥165
≥120
750~960
≥370
≥40
≥180
≥70
4.3 型号和名称
阅纸机的命名与型号编制应符合JB/T3090的规定。
5要求
5.1一般要求
闯纸机应按经规定程序批准的图样和技术文件制造。 5.2性能要求 5.2.1 机器运转应平稳，传动正常，无异带噪声。 5.2.2 操纵机构应动作准确、灵活、可靠、无卡阻和白发性移动。
2 JB/T11456—2013
5.2.3气动系统应动作灵敏，工作可靠，管路光漏气现象。 5.2.4润滑系统应T作可靠，油路畅通，各润滑点供汕充分，无渗漏现象。 5.2.5制动机构应灵敏可靠，闯纸台升降至规定位置时停，不应有滑动等现象。 5.2.6驱气机构（多功能闯纸机）： 5.2.6.1驱气机构应动作准确，无-卡阻和自发性移动。 5.2.6.2 驱气气缸及其控制系统不应使用快插式气管接头。 5.2.6.3 驱气滚筒的压力应能调节。
5.2.6.4 驱气滚简丹线与闯纸台面的平行度误差不应大」0.5mm。 5.2.6.5 压纸杆压纸面与闯纸台的平行度误差不大]0.5mm。 5.2.6.6 压纸杆不应直接H在闯纸台面上，驱气最小高度不应大30mm 5.2.7翻板： 5.2.7.1 翻板翻转应灵活，不应有卡阻现象。 5.2.7.2 翻板翻转至垂直位置时，翻板工作面与阅纸台面的垂直度误差不应大于0.3mm 5.2.7.3 翻板翻转至水平位置时，翻板工作面不应高丁闯纸台面。 5.2.7.4 翻板翻转至垂直位置时，翻板T作面与后挡板的垂直度误差每100mm不应大于0.3mm 5.2.8后挡板与闯纸台面的垂直度误差不应大了0.1mm 5.2.9 闯纸台和翻板均应装有气垫装置。 5.2.10 闽纸台的振动倾斜角度应能调整，台面最大倾斜角度（与水平面）不应大于30°。 5.2.11 闯纸台的振动频率应能调整。 5.35 安全要求 5.3.1闯纸机运动部位应有防护罩或警示标志，安全防护装置应牢固、可靠、有效。 5.3.2闽纸台、翻板、驱气机构等外观可触及到的边角都应倒钝。 5.3.3机器上应安装急停按钮。按急停按钮后机器运转应全部中断，急停按钮松开后机器应处于静止状态。 5.3.4闯纸台升降的上下极限位置应设有机械限位装置。 5.3.5驱气装置和压纸杆应涂成黄色。 5.4电气要求 5.4.1 电气系统布线应整齐，排列有序，接头牢固：各种标记应齐全、清晰和正确。 5.4.2电气系统工作应正常、灵敏、可靠。 5.4.3所有外露可导电部分都应按GB5226.1一2008中8.2.1的要求连接到保护联结电路上。保护联结电路的连续性应符合GB5226.1—2008中8.2.3的规定。 5.4.4在动力电路导线和保护联结电路问施加500Vd.c时，测得的绝缘电阻不应小于1MQ2 5.4.5在动力电路导线和保护联结电路之问施加1000V（50Hz）的电压、时间近似1s，不应出现计穿放电现象。 5.5外观质量 5.5.1外露加工表面不应有锈蚀。硫碰、划痕等有损质量的缺陷。 5.5.2外露非加工表面不应有凸瘤、凹陷、气孔等影响质量的缺陷。 5.5.3外露镀件镀层应细致、均匀，无剥落、起泡、局部无镀层等缺陷。 5.5.4涂漆层应平整颜色、光泽应均匀一致。漆膜外观应清洁，无明显突出颗粒和黏附物，不准许有明显的凹陷不平，砂纸道痕。流排。起泡、发白及失光。
3 JB/T114562013
5.6噪声测量
整机噪声不应大于80dB（A） 5.7使用说明书和产品合格证 5.7.1使用说明书的编写应符合GB/T9969的规定 5.7.2产品合格证的编写应符合GB/T14436的规定。
6试验方法
6.1基本参数的检验
基本参数的检验应符合表2的规定。 6.2空运转试验
每台产品应进行不少于60min的空运转试验目测机器空运转情况，应符合5.2.1～5.2.5、5.2.6.1 5.2.6.3，5.2.7.1的规定。 6.3性能检验 6.3.1 检查驱气机构的各项功能，应符合5.2.6.2、5.2.11的要求。 6.3.2 用高度游标-卡尺，百分表检测驱气滚筒母线与闯纸台面的平行度。
表2基本参数的检验
序 号 项目
检验方法
尔意图
检验仗器
中
两侧挡板用起后，在前。后两个位置分
最大闯
纸宽度 别剩量两挡板之间
钢卷尺
-
的距离，均应符合表 1中序子1的规定
钢巷尺
在左。右两个位置
最人闻 分别测量闯纸台的纸长度
2
钢卷尺
长度，均应符合表1 中序号2的规定
钢卷尺
4 JB/T11456—2013
表2基本参数的检验（续）
检验方法
序号
项日
意图
检验仪器
钢直尺
后挡板
骨
分别测量左挡板，右挡板及后挡板的两端上沿场工作台面的卸离均成符合表1中序3的规定
最大闯纸高度
3
钢直尺
右挡板
左挡板 工作合面
在前，后两个位置分别测量工作台距离地面的高度，结果应符合表1中序号4 的规定
闯纸台高度
钢直尺
解直尺
特相当于最大承载载荷1.1倍的重物放置在闯纸台面F，操纵闯纸台至上下极限位置各三次：闯纸机运行应无异带
闯纸台最人承受载荷
磅秤
5
