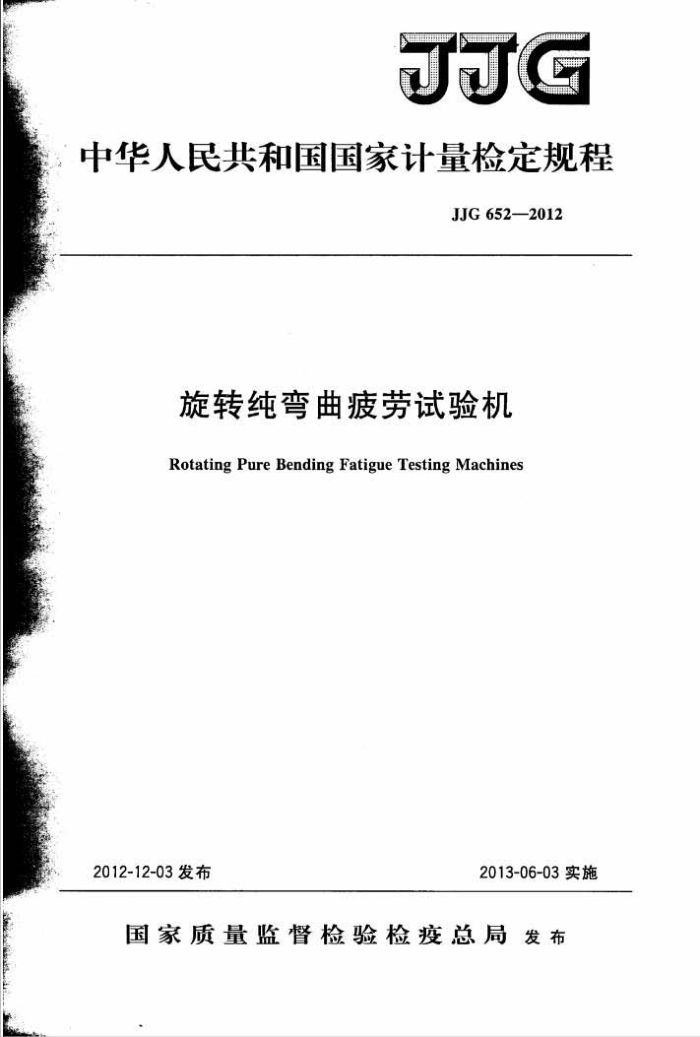

JJG
中华人民共和国国家计量检定规程
JJG652—2012
旋转纯弯曲疲劳试验机
Rotating Pure Bending Fatigue Testing Machines
2012-12-03发布
2013-06-03实施
国家质量监督检验检疫总局发布 中华人民共和国国家计量检定规程旋转纯弯曲疲劳试验机
JG652—2012
国家质量监督检验检疫总局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010）54275323发行中心：（010）51780235
读者服务部：（010）68523946 中国标准出版社杂皇岛印刷厂印刷
各地新华书店经销
.
开本880×12301/16 6印张15字数41千字 2013年1月第一版 2013年1月第一次印刷
.
书号：155026J-2745 定价24.00元如有印装差错 由本社发行中心调换
版权专有使权必究举报电话：（010)68510107 JJG6522012
旋转纯弯曲疲劳试验机检定规程
JJG652—2012 代替JJG652—1990
Verification Regulation of Rotating Pure Bending Fatigue Testing Machines
归口单位：全国力值硬度计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：宁夏青山试验机有限公司
上海欧凯计量检测有限公司
江苏省计量科学研究院神建省正毅工业计量站有限公司济南天辰试验机制造有限公司长春任邦测试设备有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG6522012
本规程主要起草人：
张贵仁（上海市计量测试技术研究院）参加起草人：
全兴军（宁夏青山试验机有限公司）王丹（上海欧凯计量检测有限公司）付少华（江苏省计量科学研究院）李跃（福建省正毅工业计量站有限公司）张伟（济南天辰试验机制造有限公司）宋一兴（长春仟邦测试设备有限公司） JJG652—2012
目录
() (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (10) (10) (11) (12) (13) (14) (15) (17)
引言 1范围 2引用文件 3术语及符号： 3.1：术语和定义 3.2符号和说明.. 4概述. 4.1，原理和用途 4.2结构形式 5计量性能要求 5.15 加力系统· 5.2 驱动系统. 5.3 循环计数器 5.4 加温系统 6通用技术要求 6.1外观 6.2 一般性能· 6.3 安全保护功能· 6.4 噪声· 2 计量器具控制 7.1 检定条件 7.2 检定项目和检定方法· 7.3 检定结果处理 7.4 检定周期· 附录A 同轴度检验棒技术要求与尺寸（供参考）附录B 检定记录格式附录C 检定证书内页格式附录D 检定结果通知书内页格式附录E 试验机工作原理示意图附录F 试验力检定原理示意图
I JJG6522012
引言
JJF1002《国家计量检定规程编写规则》、JF1001《通用计量术语及定义》、 JJF1059《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程是对JJG652一1990版进行修订的，与JJG652-1990相比，除编辑性修改外主要技术变化如下：
增加了引言：用同轴度指标取代了原规程主轴筒的静态径向跳动量（见5.1.1）；增加了初始弯矩指标（见5.1.4.2）；增加了弯矩重复性相对误差指标（见5.1.4.3）；删去力值重复性误差指标；增加了转速指标（见5.2）要求与相应的检定、计算方法：对计数器提出了具体考核指标（见5.3）：增加了高温试验机控温系统的指标（见5.4）要求与检定依据：增加了对加力系统、驱动系统、循环计数器、温控系统的一般要求（见6.2）；一增加了试验机安全防护方面的要求（见6.3）：增加了试验机工作噪声的限制要求（见6.4）；一增加了附录A同轴度检验棒技术要求（供参考）：一完善了附录B检定记录格式：一完善了附录C检定证书内页格式：完善了附录D检定结果通知书内更格式增加了附录E试验机工作原理示意图：增加了附录F试验力检定原理示意图。
JJG652—1990为首次发布版本。
11 JJG652—2012
旋转纯弯曲疲劳试验机检定规程
1范围
本规程适用于旋转纯弯曲疲劳试验机（以下简称为试验机）的首次检定、后续检定和使用中检查。旋转纯弯曲疲劳试验机主要包括四点受力式旋转纯弯曲疲劳试验机、悬臂式旋转纯弯曲疲劳试验机以及高温旋转纯弯曲疲劳试验机。
其他类型的旋转弯曲疲劳试验机可参照本规程进行检定。 2引用文件
本规程引用下列文件： JF1315.2一2011疲劳试验机型式评价大纲第2部分：旋转纯弯曲疲劳试验机 GB/T2611—2007试验机通用技术要求 GB4337-2008金属材料疲劳试验旋转弯曲方法 GB/T11158—2008高温试验箱技术条件 JB/T9374—1999纯弯曲疲劳试验机技术条件凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本规程。
3 术语及符号 3.1术语和定义
下列术语和定义适用于本规程： 3.1.1力臂长度momentarm
支点到加力点之间的距离（见图1）。对于四点受力式旋转疲劳试验机，L，和L相等。 3.1.2耐久极限应力endurancelimitstress
对应于规定循环次数，如10或10°，是加到试样上而试样没有发生失效的应力范围。
AR
IRS
r
0
IF2 X
N IFi
V
L
L
1
L
图1力臂测量示意图
RA，R一试样A，B点支反力Fi，F,一试样C,D点试验力：
LiL，L-杠杆AC,DB的力情长及试样标距，L-试样反力支点Ra，R.点间距
1 JJG652—2012
3.2符号和说明
本规程使用的符号、单位与说明见表1。
表1符号、单位与说明
符号 DM Fi,Fa Lst,Ls Li,L M Mu, Ma.
单位 % N
说 明
第个力值点时，试验机左、右弯矩相对误差第个力值点时，试验机加力系统左：右两边测得力值的平均值0，12，3，. 试验机加力系统左、右力臂长度的标称值试验机加力系统左、右力臂长度测量值的平均值试验机的最大弯矩第个力值点时，试验机加力系统左、右两边的弯矩值，0， 1,2,3,.. 第个力值点时，试验机加力系统左、右两边弯矩测量值的最大值，i1.2，3，… 第个力值点时，试验机加力系统左、右两边弯矩测量值的最小值，1，2，3，第个力值点时，试验机加力系统单边弯矩的标称值，i=0，1， 2,.. 不加砖码时，由吊挂、托盘、夹具等引人的左、右两边的弯矩值背景噪声
m m Nm Nm
Mrmax,Mzim Nm Mimn, Mainin
Nm
Ms
Nm
Mo,Mso N. N.
Nm dB (A) dB (A) 噪声修正值
试验机循环计数器显示的转数
nD Nima ns Rm, Rmi
I
dB (A) 试验机工作时测量的最大噪声
转速表显示的转数第个力值点时，试验机加力系统左、右两边弯矩测量值的重复性，=1，2，3，… 温度波动度温度均勾度温度测量系统第1个温度点的示值误差温度控制器二次相邻跳开时间内的最高、最低温度标准热电偶同步、瞬时测得的相应温度的最大值、最小值试验机温度测量系统显示的温度热电偶测得的相应温度算术平均值
H
% c C c c c c c
BT AT. 8n
T.ma, Ta.wn T., T.h.
T. T
2
