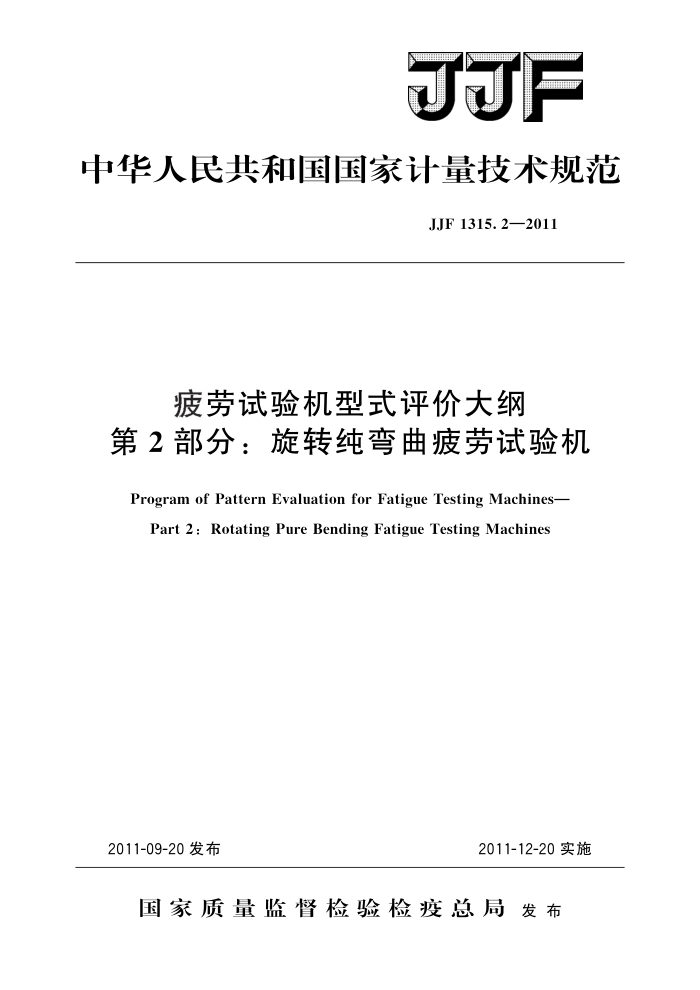

JJF
中华人民共和国国家计量技术规范
JJF1315.2—2011
疲劳试验机型式评价大纲
第2部分：旋转纯弯曲疲劳试验机
Program of Pattern Evaluation for Fatigue Testing Machines-
Part 2: Rotating Pure Bending Fatigue Testing Machines
2011-09-20发布
2011-12-20实施
国家质量监督检验检疫总局发布 JJF1315.2—2011
疲劳试验机型式评价大纲第2部分：旋转纯弯曲疲劳试验机 Program of Pattern Evaluation for Fatigue Testing JJF1315.2—2011
Machines-Part 2: Rotating Pure Bending
Fatigue Testing Machines
本规范经国家质量监督检验检疫总局于2011年9月20日批准，并自
2011年12月20日起施行。
归口单位：全国力值硬度计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所
参加起草单位：宁夏青山试验机有限公司
长春任邦测试设备有限公司
中国航空工业集团公司北京航空材料研究院
黑龙江华安精益计量技术研究院
本规范由全国力值硬度计量技术委员会负责解释 JJF 1315.2—2011
本规范主要起草人：
秦海峰（中国航空工业集团公司北京长城计量测试技术研
究所）
刘永录（中国航空工业集团公司北京长城计量测试技术研
究所）
参加起草人：
全兴军（宁夏青山试验机有限公司）
宋一兴（长春任邦测试设备有限公司）
杨宗英（中国航空工业集团公司北京航空材料研究院）孔繁华（黑龙江华安精益计量技术研究院） JJF1315.2—2011
目 录
(I) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (6) (6) (6) (6) (6) (6) (7) (7) (7) (7) (8) (8) (8) (9) (13) (13) (14) (19)
引言 1 范围·. 2 引用文件.. 3术语及符号· 3.1术语和定义 3.2符号和说明 4概述·. 4.1原理和用途 4.2结构· 5法制管理要求 5.1计量单位· 5.2计量法制标志和计量器具标识 5.3申请单位应提交的技术资料和试验样机 6计量要求 6.1 加力系统·. 6.2 驱动系统. 6.3 循环次数计数器。 6.4 加温系统. 1
.
通用技术要求 7. 1 外观质量 7. 2 性能· 7. 3 安全保护装置· 7. 4 电气设备 7. 5 噪声。 7. 6 耐运输颠簸性能 7. 7 装配及机械安全 8 型式评价检测项目· 9 试验项目的试验方法和条件， 9.1i 试验条件. 9. 2 试验设备· 9.3 试验方法· 10 型式评价结果的判定 11型式评价原始记录格式附录A计量器具型式评价原始记录格式附录 B 专用检具示意图
.
I JJF1315.2—2011
引言
JJF1315《疲劳试验机型式评价大纲》由以下两部分组成：
第1部分轴向加荷疲劳试验机；一第2部分旋转纯弯曲疲劳试验机。 本部分是疲劳试验机型式评价大纲的第2部分本大纲依据JJF1016一2009《计量器具型式评价大纲编写导则》、JJF1015一2002
?
《计量器具型式评价和型式批准通用规范》规定的原则编制。由于疲劳试验机的种类型式和规格较多，进行型式评价时，若有不能完全覆盖疲劳试验机全部计量要求和技术要求的情况，要依据相关的企业标准或技术文件编写大纲补充条款：共同作为型式评价的依据。
在使用本大纲进行疲劳试验机的型式评价试验时，要根据试验机的类型选择大纲相应的部分。
= JJF1315.2—2011
疲劳试验机型式评价大纲
第2部分：旋转纯弯曲疲劳试验机
1范围
本大纲适用于旋转纯弯曲疲劳试验机（以下简称为试验机）的型式评价。旋转纯弯曲疲劳试验机主要包括四点受力式旋转纯弯曲疲劳试验机、悬臂式旋转纯弯曲疲劳试验机以及高温旋转纯弯曲疲劳试验机。
2 引用文件
JJG652一1990旋转纯弯曲疲劳试验机 JJF1011一2006力值与硬度计量术语及定义 GB/T2611—2007试验机通用技术要求 GB/T4337一2008金属材料疲劳试验旋转弯曲方法 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件
(IEC602041:2005,Safetyofmachinery-Electricalequipmentofmachines-Part1 General requirements,IDT)
JB/T9374一1999纯弯曲疲劳试验机技术条件上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3术语及符号
3.1术语和定义
下列术语和定义适用于本大纲： 3.1.1力臂momentarm
L 支点到加力点之间的距离（见图1）。对于四点受力式旋转疲劳试验机，L1和L
相等。 3.1.2耐久极限应力endurancelimitstress
对应于规定循环次数，如107或108，是加到试样上而试样没有发生失效的应力范围。
I JJF1315.2—2011
IR.
ARB
2
F
I F2
Lo
Z
Lz
图1 力臂测量示意图
3.2 符号和说明
本大纲使用的符号、单位与说明见表1。
表1符号、单位与说明
符号 DM F1., F2i Lpb L pe Lpi L imnx Lsi, Ls2 Li, L2 M Mi;,Mzi
单位 % N dB dB dB(A) dB(A) m m Nm Nm
说 明
第i个测量点时，试验机左右弯矩相对误差第i个测量点时，试验机加力系统左、右两边的测得力值的平均值，i=0，1，2，3，…. 背景噪声噪声修正值试验机工作时的噪声试验机工作时测量的最大噪声试验机加力系统左、右力臂长度的标称值试验机加力系统左、右力臂长度测量值的平均值试验机的最大弯矩第i个测量点时，试验机加力系统左、右两边的弯矩值，i=0， 1,2,3,... 第个测量点时，试验机加力系统左、右两边的弯矩测量值的最大值，i=1，2，3，…. 第i个测量点时，试验机加力系统左、右两边的弯矩测量值的最小值，i=1，2，3，…. 第i个测量点时，试验机加力系统单边弯矩的标称值，i=0，1， 2,... 不加码时，由吊挂、托盘、夹具等引人的左、右两边的弯矩值试验机循环次数计数器显示的转数转速表显示的转数
M inax, M2ima Mimin, Mzimin
Nm
Nm
Ms:
Nm
M1o,M20
Nm 转转
nD ns
2 JJF1315.2—2011
表1(续)
说 明
符号 RMli，RM2i
单位 % ℃ ℃ % %
第i个测量点时，试验机加力系统左、右两边的弯矩测量值的重复性，i=1，2，3，…. 试验机温度测量系统指示装置显示的温度热电偶测得的相应温度算术平均值试验机加力系统左、右力臂长度相对误差试验机加力系统的初始弯矩（不加码时的弯矩）占试验机最大弯矩的百分比第i个测量点时，试验机左、右两边弯矩示值相对误差，i=1， 2,3,...
T; T. 0L.1,01.2 0Mo
OM1i，OM2i
% % °
0. Or
循环次数计数器的示值误差温度测量系统第；个温度测量点的示值误差
4概述 4.1 原理和用途
试验机在工作时，将试样水平装夹在试验机上，四点或单点受力，使其在承受一定弯矩，发生纯弯曲并绕其轴线以某一恒定转速转动，试验一直进行到试样失效或达到预定应力循环次数为止。
试验机主要用于测定金属、非金属材料的旋转纯弯曲疲劳特性或疲劳寿命。 4.2结构
试验机通常包括加力系统、驱动系统、循环次数计数器、加温系统以及其他附件。 注：加温系统仅用于高温旋转弯曲疲劳试验机。
5法制管理要求
5.1计量单位
试验机应采用法定计量单位。力值的单位采用牛「顿（符号：N）及其倍数或分数单位；弯矩的单位采用牛［顿米（符号：Nm）及其倍数或分数单位；长度的单位采用米（符号：m）及其倍数或分数单位；旋转速度的单位采用转每分（符号：r/min）及其倍数或分数单位。 5.2计量法制标志和计量器具标识
应在试验机机身的明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 5.2.1计量法制标志的内容包括：
制造计量器具许可证的标志和编号（试验样机应预留位置）；计量器具型式批准标志和编号（试验样机应预留位置，本项不是强制性规定）；一产品合格印、证（此项可与试验机本体分开设置）。
3
