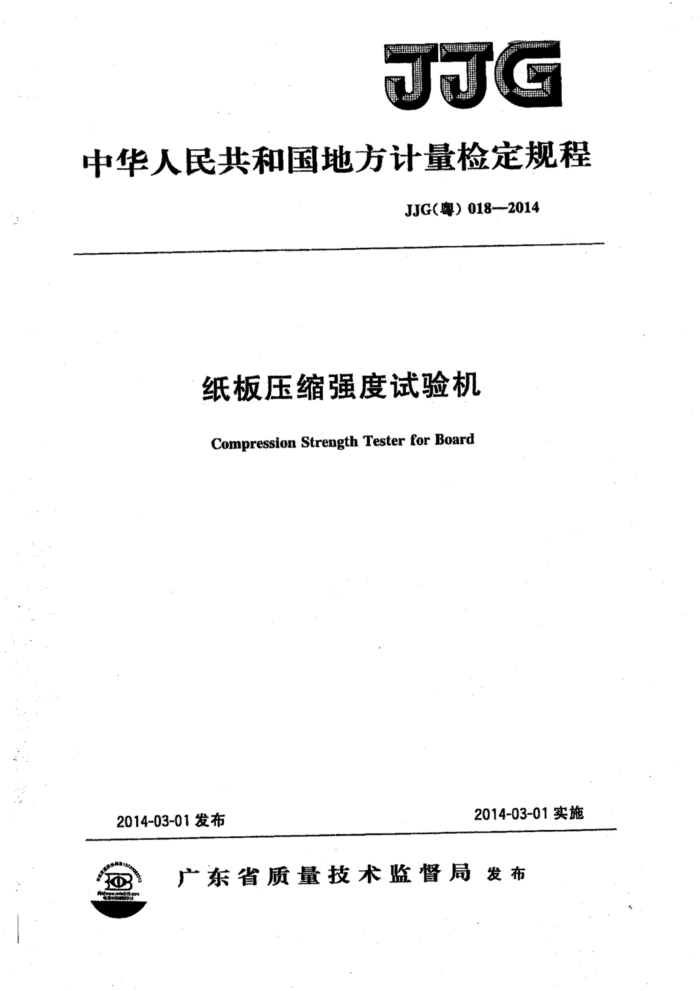

JJG中华人民共和国地方计量检定规程
JJG(粤）018--2014
纸板压缩强度试验机
Compression Strength Tester for Board
2014-03-01实施
2014-03-01发布
广东省质量技术监督局发布 JJG(嗨）018--2014
纸板压缩强度试验机
检定规程
JJG(粤)018—2014
Verification Regulation of Compression
Strength Tester for Board
归口单位：广东省质量技术监督局
起草单位：广东省中山市质量计量监督检测所
本规程委托广东省中山市质量计量监督检测所负责解释 JJG(粤)0182014
本规范主要起草人：
王光培（广东省中山市质量计量监督检测所）邓坚成（广东省中山市质量计量监督检测所）金刚（广东省中山市质量计量监督检测所）
参加起草人：
般报春（四川长江造纸仪器有限责任公司）黄明华（广东省中山市质量计量监督检测所）蔡承奇（广东省中山市质量计量监督检测所）吴进伟（广东省中山市质量计量监督检测所） JJG(粤）018-2014
目 录
(1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (7) (7) (8) (9) (10)
范围 2引用文件 3概述 3.1工作原理与结构 3.2用途. 4计量性能要求， 4.1试验力测量系统.. 4.2试验速度 4.3上、下压板工作面的平面度 4.4上、下压板工作面间的平行度 4.5零点漂移与鉴别力阈…. 5通用技术要求 5.1外观和各部分的相互作用· 5.2加力系统 5.3 测量系统 5. 4 安全保护装置· 5.5 噪声 6计量器具控制 6.1# 检定条件. 6.2 检定项目和检定方法 7检定结果的处理 8检定周期* 附录A纸板压缩强度试验机检定记录参考格式附录B检定证书内页参考格式附录C检定结果通知书内页参考格式
1
-
...... JJG(粤）018-——2014
纸板压缩强度试验机检定规程
1范围
本规程适用于最大试验力不超过5
2
件，其最新版本（包括所有的修改单）适用于本规程。 3概述 3.1工作原理与结构
根据测册和驱动方式的不同，试验机可以具有不同的工作原理和结构形式，主要有加力系统、测量系统、安全保护装置等组成。其工作原理：加力系统对试样施加试验力，通过测量系统采集并显示施压过程中试样承受的最大压力。 3.2用途
试验机主要应用于纸和纸板环压强度、瓦榜原纸平压强度、瓦楞纸板边压强度和粘合强度等试验。 4计量性能要求 4.1试验力测量系统
试验机的级别与试验力指标应符合表1规定的技术要求。
表1 试验机的级别与技术指标
示值重复性
示值允许误差
相对分辨力
零点相对误差
试验机级别
% 0. 5 1. 0
% ±0. 5 ±1. 0
%FS ±0,05 ±0.1
% 0. 25 0. 5
0. 5 1
4.2试验速度 JJG(粤）0182014
试验机可动压板的移动速度称为试验速度，其要求应符合表2的规定。
表2试验速度的技术指标
允许误差 mm/min ±2.5
试验速度 mm/min 12.5
试验机级别 0.5, 1
4.3上、下压板工作面的平面度
工作表面平面度应不大于0.05mm。 4.4上、下压板工作面间的平行度
压板的平行度应不大于2000 XB（B为圆形压板的直径或方形压板的边长，mm）。 鉴别力阅及15min内的零点漂移应符合表3的规定。
1
4.5零点漂移与鉴别力阅
表3零点源移与鉴别力阀
1
零点漂移（%FS)
鉴别力阀/(%FN）
试验机级别
±0. 1 ±0. 2
0. 05 0.1
0. 5
注：F%为相应测量范国上服值、
5通用技术要求 5.1外观和各部分的相至作用 5.1.1试验机应水平放置在稳固的工作台上，其工作环境应清洁，无明显振动及其他影响试验的因素，电源电压的波动应不超过额定电压的士10%。 5.1.2试验机应有铭牌，铭牌上应有名称、型号、规格、准确度级别、制造厂名、出厂编号及出厂日期。 5.1.3试验机各运动部件应无影响计量性能的缺陷，各种开关、按钮应操作灵活可靠，各部分连接应牢固、可靠、无松动。 5.2加力系统 5.2.1试验机机架应具有足够的试验空间，以便于装卸试样、标准测力仪及其他辅助设备。 5.2.2试验机施加和卸除试验力应平稳，无冲击和振动现象。 5.3测量系统 5.3.1在施加和卸除试验力的过程中，随着力的增加或减小，力的示值应连续稳定的变化。显示的数据和（或）图形应清晰、完整、易于读取。 5.3.2试验机应能够记录或存储试验过程中的数据或最大值， 5.3.3试验机的测量系统应具有调零或清零的功能。 5.3.4试验机的测量系统还应具有方便检定和（或）校准的功能。 2 JJG(粤）018-2014
5.4安全保护装置 5.4.1试验机安全保护装置应灵敏可靠、功能正常且不影响试验机性能。试验力超过测量上限2%～10%时，试验机应能立即自动停止施加压力。 5.4.2试验机活动压板移动到极限位置时，限位机构应能立即使其停止运动。 5.4.3电器设备安全可靠应无漏电现象，绝缘电阻应大于5MQ。 5.4.4试验机.T.作过程中，当试样被压溃后，安全保护装置应立即动作，自动停机并复位。 5.5噪声
试验机工作时噪声声级应不大于60dB（A）。 6计量器具控制 6.1检定条件 6.1.1环境条件 6.1.1.1检定前通电预热至规定时间，说明书没有规定时间的，通电预热时间一般不少于30min。 6.1.1.2试验机在室温10℃～35℃，相对凝度不大于80%的条件下检定。 6.1.23 检定使用的计量标准器具、量具和工具见表4。
表4各级别试验机检定用标准器具
检测项自：
备注
序号 标准器具
技术特征 0.1级 0.3级
就验力 检定0.5级及以
标准测力仪标准测力仪内径百分表
下试验机检定1级试验机
试验力上、下压板工作面间平行度
2
测量范围：（18~35）mm 示值允许误差：土0.02mm
2
测量范围：≥150mm 分度值0.02mm
试验速度
游标卡尺
4
示值允许误差：±0.03mm
试验速度上、下压板工作
秒表刀口形直尺
分度值：0.15 示值允许误差：土1μm
5
6
面平面度上、下压板工作
测量范围：≤0.05mm 示值允许误差：±5μm
寨尺声级计
7
面平面度噪声
2级
8
测量范围：（0~1000）Mn
绝缘电阻
测试电压：500V 准确度等级：10级
兆欧表
9
2 JJG(）018-—2014
6.2检定项目和检定方法 6.2.1 试验机的首次检定，后续检定及使用中检验项目见表5。
表5试验机检定项目
后续检定 使用中检查
检定项目外观和各部分相互作用加力系统测量系统安全保护装置噪声上、下压板工作面平面度上、下压板工作面间平行度试验速度误差鉴别力阀
首次检定
序号 1 2 3 4 5 6 7 8 9 10 11 12 13. 14
+
+ + +
+ + + + + + + + + + + + + +
通用技术要求
+
+
测量性能 零点漂移
+
+ - + + +
要求
相对分辨力示值误差示值重复性零点相对误差
+ + +
注：表中“+”表示必检项目，“”表示可免检项目。 6.2.2通用技术要求的检查
通过目力观察、手动试验和相应的通用计量器具检查5.1~5.4，经检查符合要求后再进行其他项目的检定。 6.2.3上、下压板工作面的平面度的检查
测量工作面平面度时，刀口形直尺放置在工作面上，在刀口形直尺的测量面与工作面之间塞塞尺，可塞人的塞尺尺寸值即为工作面的平面度。所得结果应符合4.3的要求。
测量时，分别在工作面的长边、短边和对角线位置上进行（见图1）。
注：虚线为测量位置。
图1平面度检查位置
6.2.4上、下压板工作面间的平行度的检查
开机调整可移动压板至适当位置（根据内径百分表的量程而定），用内径百分表测量板面间对应四个角位置的距离（建议每相邻两个测量点取相等距离）。四个位置实测 4
