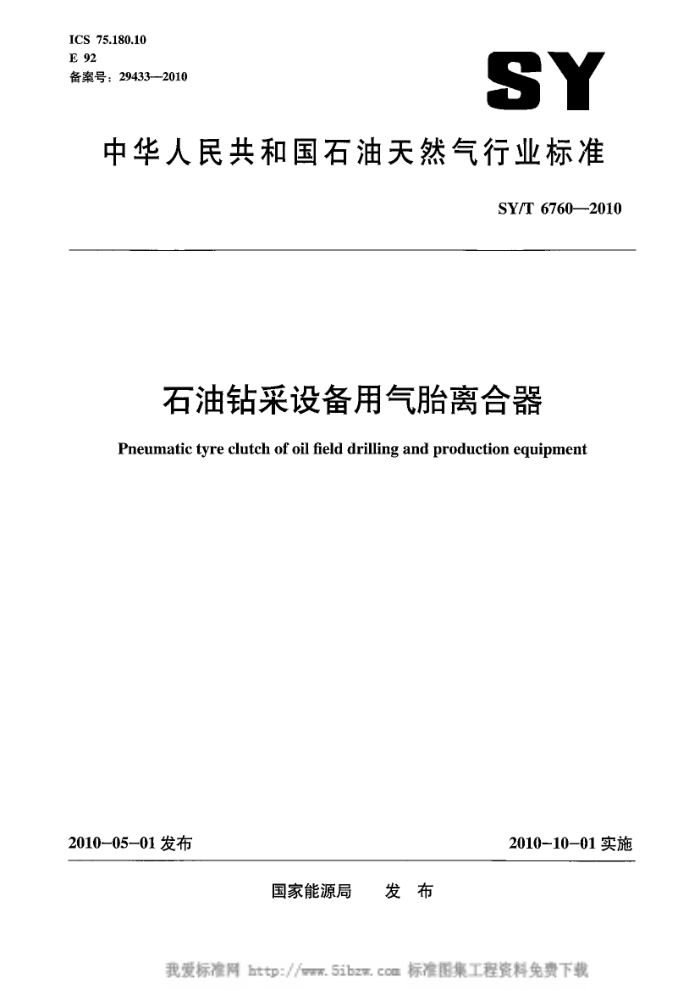

ICS 75.180.10 E 92 备案号：29433-2010
SY
中华人民共和国石油天然气行业标准
SY/T 6760-2010
石油钻采设备用气胎离合器
Pneumatic tyre clutch of oil field driling and production equipment
2010-10-01实施
2010-05-01发布
国家能源局 发布
我爱标准网http=//w.Sibze.con标准图集工程瓷料免费下装 SY/T 6760—-2010
且 次
前言：
1I
范围 2 规范性引用文件
1
tt-
1
术语和定义· 型号和基本参数要求· 试验方法检验规则标志、包装、运输和贮存
3 4. 5 6 7 8 参考文献·
............
tt....
中
8
C
.............................
9 11
-..............
★
1
我爱标准网http=//w.5ibz.com标准图集工程瓷料免费下装 SY/T 67602010
前言
本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准负责起草单位：南阳二机石油装备（集团）有限公司、南阳市南石力天传动件有限公司。 本标准参加起草单位：中油特种车辆有限公司、宝鸡石油机械有限公司、中国石化集团江汉石油
管理局第四机械厂。
本标准主要起草人：张勇、刘俭、李钎钎、万慧君、王平、李冬玲、李蒲、赵永康、文必雄。
II
我爱标准网http=//w.Sibzr.com标准图集工程资料免费下装 SY/T 6760—2010
LTXOO
定位圆直径,mm 联接定位型式(N，W) 结构形式(T，G，P) 摩擦块宽度，mm 摩擦轮外径，mm 离合器(气胎式）
4.2 结构形式
结构形式见图1、图2和图 3。 T 一通风型； G—隔膜型;
一普通型。
P.
4.3联接定位型式
联接定位型式见图4和图5。 N——内圆联接定位; W——外圆联接定位。 示例：摩擦轮外径为Φ700mm，摩擦块宽度为135mm，隔膜型，Φ935e9外圆联接定位的气胎离合器，型号为
LT700 × 135GW935.
摩擦轮
摩擦轮
摩擦轮
D
dD 2
D 2
D
DD
p_t

图 2 隔膜型气胎离含器
图1 通风型气胎离合器
图3普通型气胎离合器
2
爱标准网ttp=活.b.coo标集工程蜜料免费下 SY/T 6760—2010
K
A
7
图 4 内圆联接定位
我力
图5 外圆联接定位
4.4基本参数
型号及主要参数见表1。
3
爱标准网bttp=活.5b.coo标车工程蜜料免费下 SY/T 6760—2010
表1 气胎离合器基本参数
t
型号结构形式
LT300 × 100PW450 LT500 × 125PW720 LT600 × 125PW820 LT700 × 135PW900 |LT700 × 200PW1000|LT800 × 135PW1015
普通型
450
720
轮缘直径D,，mm
820
900 176 900e9
1000
1015
轮缘宽度B，mm 定位圆直径D，mm 联接孔n-d，mm 联接孔分布圆直径D
115
154
154
246 1000e9
176
联接尺寸
450e9
720e9
820e9
1015e9
12-Φ 17H12
16-Φ 17H12
12-Φ13H13
20-Φ 17H12
12-Φ 26H13
24- 17H13
975
430
690
790
870
950
mm
M20 × 1.5
M20 × 1.5
M20 × 1.5
M33 × 1.5
M20 × 1.5
气接头规格M
M20 × 1.5
摩擦轮直径 Dz，mm
.300
497
597
700
700
800
摩擦块自由状态实际内径 D，mm
600 -- 602
703 ~ 705
303 -~ 305
500 -- 502
703 ~~ 705
803 -- 805
1348 -- 1542
许用转速，r/min
781 ~ 894
687 ~ 881
635 ~ 768
949 -~ 1085
760 -~ 869
额定扭矩，N·m
2025 -~ 2686
6790 ~- 9114
9875 -- 12908
14900 - 21775
22060 -- 28850
19230 -- 28080
极限扭矩，N·m
3080 -- 4030
10455 -- 13670
14810 -- 19360
22350 -~ 32660
33080 -- 43270
28850 -- 42160
1
3.75 0.7 0.9
1.3
气胎容积，L
5
5
4
0.7 ~ 0.9
工作气压，MPa
0.7 -- 0.8
0.7 -- 0.8
0.7 - 0.9
0.7 -- 0.9 表1 (续)
型号结构形式轮缘直径D，mm 轮缘宽度B，mm 定位圆直径Ds，mm 联接孔n-d，mm 联接孔分布圆直径D
LT500 × 200TN300 LT500 × 200TW770 LT500 × 250TW750 LT600 × 250TN340 LT600 × 250TW880 LT700 × 250TW1000
通风型
780
780
760
890
890
1010
234 770e9 12-@Φ 17H12
288 750e9 12- 18H10
284 340H8 12-Φ 23H10
234
284 880e9
292 1000 e9 16-@Φ 22H10
联接尺寸
300H8
10-Φ 18H12
16-Φ 17H12
965
360
735
720
420
845
mm
M20 × 1.5
气接头规格M
M20 × 1.5
M20 × 1.5
M20 x 1.5
M20 × 1.5
M20 × 1.5
500
500
500
600
600
700 703 ~ 706
摩擦轮直径D2，mm
503 ~ 505
503 ~ 505
摩擦块自由状态实际内径 Ds，mm
503 ~~ 506
603 -- 606
603 -- 606
740 -- 892
740 ~ 892
758 - 912
758 ~ 912
916 ~ 983
660 ~~ 793
许用转速，r/min
11406 ~ 16646
11406 -- 16646
15590 -- 17930
21446 -- 31140
21446 -- 31140
32100 -- 47300
额定扭矩，N-m
SY/T 67602010
17110 ~ 24970
17110 -- 24970
23390 -- 26900
32200 -- 46710
32200 -- 46710
48200 ~- 69910
极限扭矩，Nm
2×3 0.7 ~ 0.9
2×3 0.7 ~ 0.9
2×4 0.7 ~ 0.85
2×4
2 × 4.2 0.7 ~~ 0.9
气胎容积，L
2 ×3.5
工作气压，MPa
0.7 0.9
0.7 ~~ 0.85
u
