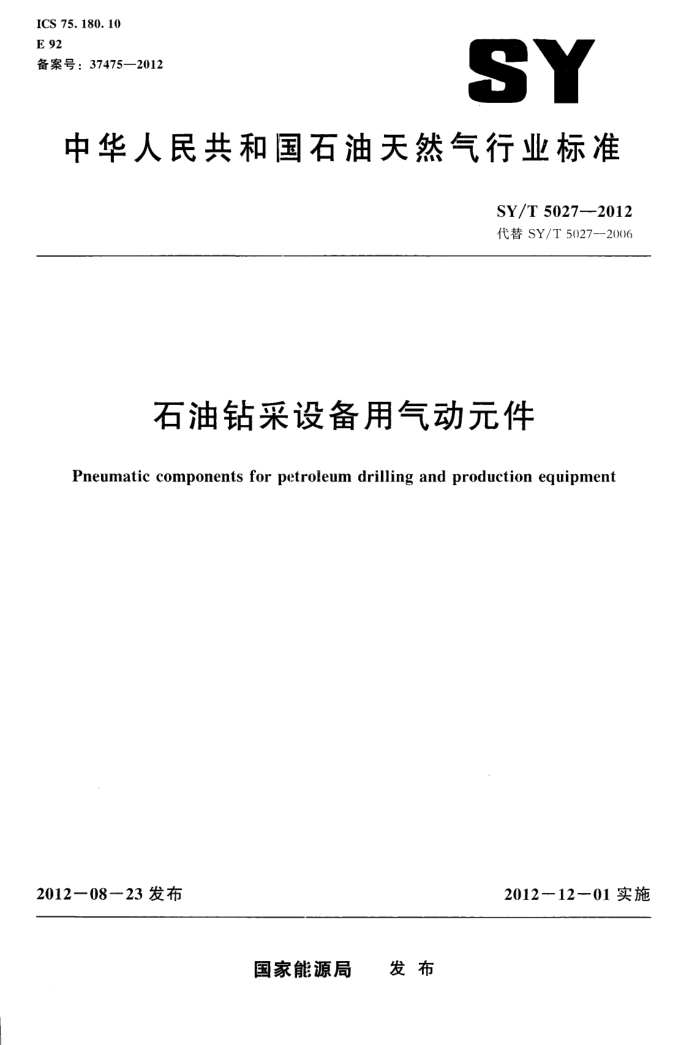

ICS 75. 180. 10 E 92 备案号：37475—2012
SY
中华人民共和国石油天然气行业标准
SY/T 5027--2012 代替 SY/T 5027--2006
石油钻采设备用气动元件
Pneumatic components for petroleum drilling and production equipment
2012一08-23 发布
201212一01实施
国家能源局 发布 SY/T 5027-2012
目 次
前言
Ⅱ
中国
范围 2规范性引用文件 3术语、定义和符号 3.1术语和定义 3.2　符号 4分类与型号编制 4.1气动元件的分类 4. 2 型号编制 5 基本参数 5. 1 公称压力 5.2公称通径 5.3连接螺纹 5. 4 气缸缸筒内径 5.5 气缸活塞杆外径 6技术要求 6.1 一般要求 6.2 通用性能 6.3 特殊性能试验方法 7. 1 总则· 7. 2 外观质量· 7. 3 清洁度 7. 4 泄漏量· 7. 5 换向时间 7.6 有效截面积· 7.7 正常换向 7. 8 最低工作压力 7. 9 开启、 开排时间· 7.10 流量特性 7. 11 溢流特性 7.12 压力特性 7. 13 调压特性 7.14 节流特性 7. 15 节流流道额定流量
1
中中工心

业营专业业
5

中中
X
Y
1
1.3 1.3
1.5
16 18 18 18 19 19 2() 2() 21 21 I
中中
f#业

中中华中心专中中 *
#手E##光 SY/T 5027—2012
7.16 自由流道额定流量 7.17 开启压力 7.18 正常运转 7. 19 温升 7. 2() 空载性能 7. 21 负载性能 7. 22 抗溫性能 7. 23 抗振动性能 7. 24 耐压性能 7. 25 耐久性能 7. 26 开闭压力 7. 27 其他气动元件的试验方法 8 检验项目 8.1 通用检验项目 8.2 其他检验项目· 9标志和使用说明书· 9.1标志 9.2 使用说明书· 10）包装与贮存
22 22 22 22 23 23 23 24 24 25 27 27 27 27 27 29 29 29 30) 3(0) 30) 31 33
.
中中中中
中电电e
1().1包装 10).2非金属材料的老化控制
附录A（资料性附录）常用气动元件新旧名称对照附录B（资料性附录）外形及安装尺寸，附录C（资料性附录）订购指南
47 SY/T 5027—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5027—2006《石油钻采设备用气动元件》。与SY/T5027—2006相比，主要技术变化如下：
型号编制方法的要求用规范性引用文件SY/T6327代替；删除了规范性技术要素“外形和安装尺寸”，将其内容移入附录B; 删除了分级性能指标，现有性能指标在原级的基础上或不变，或提高，或降低；删除了部分气口螺纹类型，包括米制锥螺纹（螺纹代号为ZM）、55°密封管螺纹中的圆柱内螺纹（螺纹代号为Rp）； -增加了“气口形式”的规定（见6.1.3）；增加了“工作介质”的规定（见6.1.1）；一增加了O形橡胶圈的相关要求（见6.1.5.2)； -删除了规范性技术要素“零部件加工要求”，其部分内容移人相关条款中； -删除了规范性技术要素“装配”；删除了“检验分类”、“抽样方案”、“判定规则”（见2006年版的8.1，8.3，8.4）；修改了第8章标题；增加了梭阀抗温性能的试验内容［见 7.22.3中d)】; 增加了“非金属材料的老化控制”（见10.2）。
-
“
-增加了资料性附录C“订购指南”，以帮助买方提出要求。 增加了工作温度、储存温度要求（见6.1.2）。
本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC 96）提出并归口。 本标准起草单位：中国石油集团钻井工程技术研究院江汉机械研究所、上海三爱斯石油机械有限
公司、海门市石油机械厂有限公司、海门市长江石化钻机配件有限责任公司、石油工业井控装置质量监督检验中心、兰州兰石国民油井石油工程有限公司、宝鸡石油机械有限责任公司。
本标准主要起草人：叶勇华、陈永新、陆健、张灿浩、李斌、孔令雄、樊春明、刘洪翠。 本标准代替了SY/T5027-—2006; SY/T 5027-2006的历次版本发布情况为：
-SY 5027—1983, SY/T 5027--1993; -SY 5043--1984, SY/T 5043--1993; -SY 5095--1985, SY/T 50951993; -SY 5096—1985, SY/T 5096—1993; -SY 5148--1986， SY/T 5148--1999; -SY 5149—1986, SY/T 5149--1997; -SY/T 5207-1987; -SY/T 5283--1991; -SY/T 5639—1993 (ZB/T E92 011--1989)，SY/T 5639--1999; -SY/T 5837—1993;
T
1
-SY/T 6112—1994;
II SY/T 5027-2012
-SY/T 6226. 1—1996; -SY/T 6226. 2- —1996。
一
IV SY/T 5027—2012
石油钻采设备用气动元件
1范围
本标准规定了石油钻采设备用气动元件（包括控制阀、气缸和辅助元件，以下简称气动元件）的术语和定义、符号，分类与型号编制，基本参数，技术要求，试验方法，检验项目，标志和使用说明书，包装与贮存。
本标准适用于以压缩空气为工作介质，公称压力不大于1MPa的气动元件的设计、制造及检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 193普通螺纹直径与螺距系:列 GB/T786.1流体传动系统及元件图形符号和回路图 第1部分：用于常规用途和数据处理的
图形符号（GB/T 786.1—200)9，ISO 1219～1：2006，IDT)
GB/T 1173 ^ 铸造铝合金 GB/T 1175 铸造锌合金 GB/T 1176 铸造铜合金技术条件 GB/T 1220 不锈钢棒 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（GB/T 7306.2--2000),
ISO 7- 1: 1994, MOD)
GB/T9439灰铸铁件 GB/T 11352 一般工程用铸造碳钢件 GB/T12716—200260°密封管螺纹 JB/T5967气动元件及系统用空气介质质量等级 SY/T6327石油钻采机械产品型号编制方法 ASTMD1414O形橡胶圈的标准试验方法 ASTMD1415橡胶性能国际硬度的标准试验方法
3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
控制阀 control valve 控制压缩空气的流向、流量和压力的阀件。
3.1.2
人工换向阀 manual control directional valve SY/T 5027—2:012
通过人力控制阀芯移动或转动，改变气体流动方向的控制阀 3.1.2. 1
手柄换向阀lever control directional valve 操纵机构为手柄的人工换向阀。有二位三通、三位四通等不同型式。
3.1.2.2
按钮换间阀 button control directional valve 操纵机构为按钮的人工换向阀。通常为二位三通阀。
3. 1. 2.3
踏板换向阀 pedal control directional valve 操纵机构为脚踏板的人工换向阀。通常为二位二通阀。
3.1. 2. 4
转阀 rotary valve 通过转动阀芯改变气体流动方向的人工换向阀。有二位三通、三位四通、三位五通等不同形式。
3. 1. 2. 5
旋塞阀　cock valve 利用锥体旋塞在锥形阀体内旋转以改变气体流动方向的人工换向阀。通常为二位三通阀。
3.1.2.6
组合换向阀 combined directional valve 有互锁机构的两个手柄换向阀的组合体。根据两个换向阀的位置数与通路数的不同，可构成不同
型式的组合阀。用于绞车的高低速控制及两用水龙头气马达的控制。 3.1.3
气控换向阀 pneumatic control directional valve 用压缩空气推动阀芯移动，改变气体流动方向的换向阀。有二位三通、三位五通等不同形式。装
于需迅速供气的气动元件装置附近，如气缸、气胎离合器人口处。 3.1.4
电磁换向阀 solenoid control directional valve 用电磁铁推动阀芯，改变气体流动方向的换向阀。
3.1.5
机控换向阀 mechanical control directional valve 用机械装置控制阀芯移动，改变气体流动方向的换向阀。
3.1.6
单向阀check valve 仅允许压缩空气向一个方向流动而不能反向流动的阀。
3.1.7
快速排气阀 quick exhaust valve 当输人口气压下降时，排出口能自动打开使气体排往大气的阀。
3.1.8
梭阀 shuttle valve 具有两个输人口和一个共同输出口的单向阀，输人口具有选择最高压力的功能。
3.1.9
调压阀 pressure regulating valve 出口压力不受进口压力和出口流量的影响，并能基本保持恒压的压力控制阀。操作机构有手轮、
手柄及脚踏板。用于绞车、转盘及柴油机调速杆的控制。 2
