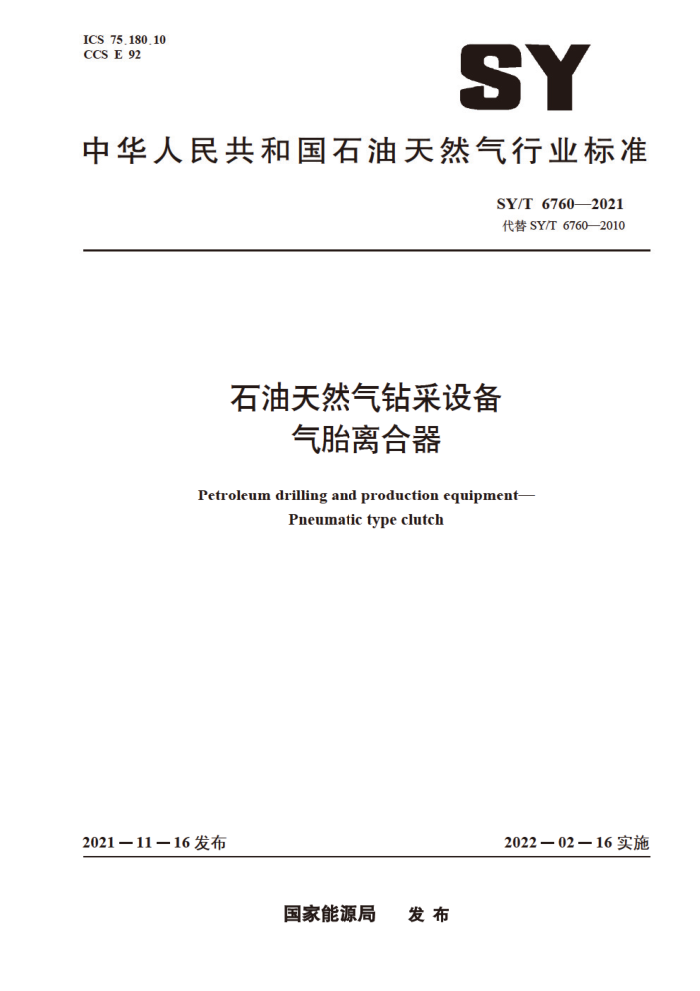

ICS 75. 180.10 CCS E 92
SY
中华人民共和国石油天然气行业标准
SY/T 67602021 代替SY/T6760—2010
石油天然气钻采设备
气胎离合器
Petroleum drilling and production equipment-
Pneumatic type clutch
202111－16发布
202202—16实施
国家能源局 发布 SY/T 67602021
目 次
前言： 1范围 2规范性引用文件 3术语和定义
Ⅱ
型号和基本参数 4.1 气胎离合器型号表示方法 4.2 结构形式 4.3 连接定位型式 4.4 基本参数 5技术要求
4
9
试验方法 6.1 气胎性能试验 6.2 摩擦块性能试验 6.3 平衡试验 6.4 气密试验 6.5 接合试验 6.6 运行试验 7检验规则 7.1 型式检验 7.2 出厂检验 8标志、包装、运输和贮存 8.1　标志 8.2 包装 8.3 运输 8.4 贮存参考文献
6
O
10 .. 10
:10 :10 10 10 11 11 11 :11 11 AS SY/T 67602021
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T67602010《石油钻采设备用气胎离合器》，与SY/T67602010相比，除结构调整和编辑性改动外，主要技术变化如下：
标准名称更改为《石油天然气钻采设备气胎离合器》；更改了产品适用范围（见第1章，2010年版的第1章）；增加了部分规范性引用文件（见第2章）；删除了部分规范性引用文件（见2010年版的第2章）：更改了术语和定义（见第3章）增加了型号表示方法中单位及说明（见4.1）；更改了按使用情况排列的结构形式（见4.2，2010年版的4.2）；增加了适用更深钻井要求的两种型号和扩大气接头规格等部分参数的修改（见表1）：更改了随主机工作产品的使用环境及条件（见5.1，2010年版的5.1）；更改了产品中摩擦块的一般要求（见5.4，2010年版的5.4）；更改了摩擦块固定螺钉的技术要求（见5.7，2010年版的5.7）；增加了适应产品技术发展的要求（见5.8）：增加和更改了气胎主体橡胶机械性能要求（见表2，2010年版的表2）：
文（见表3，2010年版的表3）：
更改工摩擦块机械性能要求增加了产品接合试验中充气、放气的最小时间（见6.5）；增加和更改了产品型式检验要求（见7.1.1，2010年版的7.1.1）；更改了产品出厂检验要求（见7.2，2010年版的7.2）增加了型式检验和出厂检验的检验项目（见表4）；更改了产品的运输要求（见8.3，2010年版的8.3）增加了参考文献内容（见参考文献）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本文件起草单位：南阳二机石油装备集团股份有限公司、南阳市南石力天石油设备有限公司、中
原特种车辆有限公司、宝鸡石油机械有限责任公司，中石化四机石油机械有限公司、中石化华北石油工程有限公司。
本文件主要起草人：杜可普、张沛、张勇、刘俭、李钎钎、程传静、郭昂、吴彦锋、武卫卫、李光金、 陈俊安。
本文件及其所代替文件的历次版本发布情况为：
2010年首次发布为SY/T6760—2010：本次为第一次修订。
III AS SY/T 67602021
石油天然气钻采设备
气胎离合器
1范围
本文件规定了石油天然气钻采设备中气胎离合器的型号和基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存等。
本文件适用于石油天然气钻采设备用气胎离合器的设计、制造、检验和验收。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件， ，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 8硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T 5764 汽车用离合器面片 GB/T 6892 一般工业用铝及铝合金挤压型材 GB/T 10042 2离合器术语 HG/T 2293 离合器用橡胶气胎 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 SY/T5023石油钻机用刹车块 SY/T6586石油天然气钻采设备钻机现场安装及检验 YS/T649铜及铜合金挤制棒
3术语和定义
GB/T10042界定的以及下列术语和定义适用于本文件。
3.1
普通型气胎离合器 conventional air-tube friction clutch 空气压力通过整体气胎传递到摩擦副上的离合器。
3.2
通风型气胎离合器ventilated air-tube friction clutch 采用闸瓦隔开气胎和摩擦副并通过闸瓦结构对摩擦副进行散热的离合器。
3.3
隔膜型气胎离合器diaphragm air-tube friction clutch 空气压力通过钢件和半胎组成的隔膜腔传递到摩擦副上的离合器。
1 SY/T 67602021
4型号和基本参数 4.1 气胎离合器型号表示方法
LT
口口
定位圆直径【单位为毫米（mm），用整数阿拉伯数字】 连接定位型式(N、W) 结构形式(P、T、G) 摩擦块宽度【单位为毫米（mm）：用整数阿拉伯数字】 摩擦轮名义外径【单位为毫米（mm），用整数阿拉伯数字] 离合器（气胎式）
4.2结构形式
结构形式见图1图2、图3
普通型： T——通风型; G—隔膜型。
P
4.3连接定位型式
连接定位型式见图4.图5。
内圆连接定位： W- 一外圆连接定位。 示例：摩擦轮外径为中700mm摩擦块宽度为135mm，隔膜型，中935e9外圆连接定位的气胎离合器，型号为
N-
LT700×135GW935.
D
D中X
图1普通型气胎离合器
2
