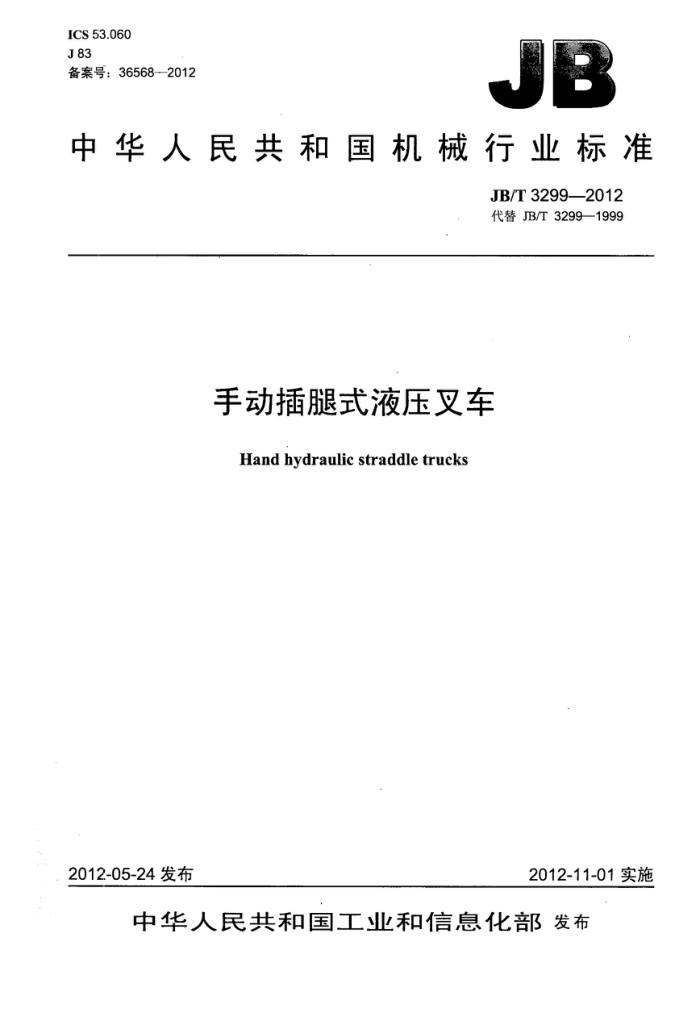

ICS53.060 J83 备案号：36568—2012
JB
中华人民共和国机械行业标准
JB/T3299—2012 代替JB/T3299—1999
手动插腿式液压叉车
Hand hydraulic straddle trucks
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 JB/T3299—2012
目 次
前言. 1范围 2规范性引用文件 3基本参数 4技术要求. 4.1基本要求. 4.2强度.. 4.3使用性能. 4.4安全、环保要求 5试验方法. 5.1试验前的准备工作 5.2般试验条件.. 5.3主要尺寸和性能参数的测定 5.4装卸性能试验.... 5.5最小外侧转弯半径测定， 5.6超载性能.. 5.7可靠性试验. 5.8 制动性能试验. 5.9稳定性试验 6检验规则... 6.1出厂检验 6.2 型式试验， 6.3试验项目， 7标志、包装、运输和贮存 7.1 标志 7.2 包装. 7.3 运输 7.4 贮存.... 图1 叉车外形图图2 手柄（推）图3 手柄（拉）图4水平手把（推/拉）图5 垂直手把（推/拉）图6手柄控制杆图7 车轮护罩图8 手柄推行阻力试验示意图图9 垂直手把推行阻力试验示意图图10 下降启动力试验示意图
III
6
6
N
10 10 11 11 11 11 11 11 11 12 12
12 13 13
3
N JB/T3299—2012
图11 起升操作力试验示意图图12手柄转向操作力试验示意图图13 垂直手把转向操作力试验示意图图14 水平手把转向操作力试验示意图图15 载荷曲线图表1 叉车的基本参数，表2 叉车主要结构尺寸的制造要求表 3 叉车主要技术性能参数的要求，表4 叉车的稳定性内容表 5 叉车的操作力表6 试验项目
10 10 10 12
A
T
11
II JB/T3299—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3299—1999《手动插腿式液压叉车》，与JB/T3299—1999相比主要技术变化如下：
修改了标准的英文名称； -计量单位“t”改为“kg”； -额定起重量系列扩增至1500kg（见表1)； -删除了对型号的规定（1999年版的3.2）；更换了全部插图；增加了叉车下降速度的要求（见表3）；删除了对主要构件和零件的材质要求（1999年版的4.1）；修改了对货叉强度的要求（见4.2，1999年版的4.3.2)；删除了叉车质量保证期（1999年版的4.6）；增加了对操作力的要求（见4.3.5）：修改了静态超载试验载荷（见5.6，1999年版的4.4.3）；删除了超载25%试验（1999年版的5.4.3）；修改了货叉自然下滑量的要求（见4.3.4，1999年版的4.3.3）；一增加了安全环保要求（见4.4）。
本标准由中国机械工业联合会提出。 本标准由全国工业车辆标准化技术委员会（SAC/TC332）归口。 本标准负责起草单位：浙江诺力机械股份有限公司。 本标准参加起草单位：宁波如意股份有限公司。 本标准主要起草人：周学军、刘杰、周新英、罗松土、陈序康。 本标准所代替标准的历次版本发布情况为：
JB3299—1983、JB/T3299—1999。
III JB/T3299-2012
手动插腿式液压叉车
1范围
本标准规定了手动插腿式液压叉车的基本参数、技术要求、试验方法、检验规则和标志、包装、运输和贮存。
本标准适用于额定起重量不大于1500kg，行走、转向和起升均为手动的手动插腿式液压叉车（以下简称为“叉车”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5142--2005前移式和插腿式叉车稳定性试验 GB/T5182叉车货叉技术要求和试验方法 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T13306标牌
3基本参数
叉车的基本参数应符合图1和表1的规定。
表1-叉车的基本参数
额定起重量Q
500
100
250
800
1 500
1 000
1 250
/kg 载荷中心距C
200
400
500
(500)600
/mm 插腿高度hg
100
145
/mm 注：带括号数值不优先选用。
4技术要求
4.1基本要求 4.1.1 叉车主要结构尺寸（见图1～图5）的制造要求应符合表2的规定。 4.1.2 叉车主要技术性能参数的要求应符合表3的规定。 4.1.3 叉车工作时环境温度为-5℃40℃。 4.1.4叉车作业的路面应是干燥、清洁、平整的混凝土、沥青或等效的路面。 4.1.5叉车外露表面应光洁、美观。油漆（或喷涂）应均匀，不应有裂纹、起皮、流挂及起泡等缺陷。 漆膜的附着力应符合GB/T9286-1998中规定的2级质量要求。 JB/T3299—2012
dC
图1 叉车外形图
aj=1100mm~1300mm。 图2手柄（推） JB/T3299—2012
a2=700mm~1000mm; bz≥500mm。
图3 手柄（拉）
a=1100mm1300mm
图4 水平手把（推/拉）
a4=1100mm~1300mm； b≥300mm。
图5垂直手把（推/拉） JB/T3299—2012
表2 叉车主要结构尺寸的制造要求
参数名称
要求 I;± 1%l, b,±1%b bs±1%bs h,±1%h; hg±1%hs hg±1%hg ≥95%m2 bro±2%b10 bs±2%b3 y±1%y
长度宽度
总长度1 总宽度bl
货叉外侧间距bs 门架缩回时高度h 门架伸出时高度h4 插腿高度hg 轴距中心处离地间隙m2 前轮（转向轮）b1o 后轮（承重轮）b3
高度
最小离地间隙
轮距
轴距y
表3 叉车主要技术性能参数的要求
参数名称最大起升高度hs 下降速度V 最小外侧转弯半径W。 质量（无载）Go
要求 hg~101.5%h
可控或自动限速到≤200mm/s
≤105%W Gg±5%Go
4.1.6 叉车的稳定性内容应符合表4的规定。
表4 4叉车的稳定性内容
稳定性项目
平台倾斜度%
纵向堆垛稳定性（额定载荷）横向堆垛稳定性（额定载荷）
4 6 14
纵向向后堆垛稳定性（无载和额定载荷）
4.2 强度 4.2.1 叉车用货叉的强度应符合GB/T5182的规定。 4.2.2 叉车用起重链条的安全系数不应低于5。 4.2.3 叉车用软管、硬管和连接件应能承受液压回路3倍的额定工作压力1min而不破裂，且无异常现象。 4.2.4 叉车结构应具备足够的强度，进行1.33倍额定起重量超载试验后不应有永久变形或损坏。 4.3 使用性能 4.3.1 叉车在升降、推动和拉动以及转向等工作时，各构件动作应正常，货叉在全行程范围内的任意位置均应平稳上升和下降，不应有卡滞现象及异常声响。 4.3.2 叉车用手柄控制杆、脚踏板完成货叉升降或旋钮完成货叉下降的单独操作装置，释放时操作装置应自动返回到空挡或闭合位置，并停止货叉升降动作。手柄控制杆工况如图6所示。 4.3.3叉车在额定载荷时，泵的容积效率应不小于90%。 4
