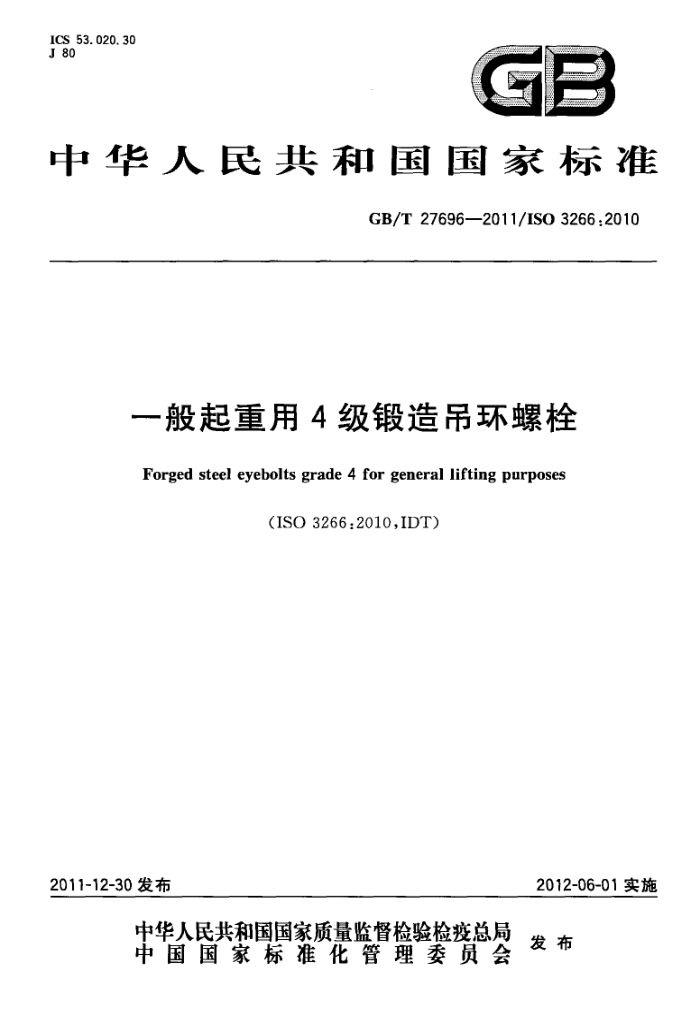

ICS 53.020.30 J 80
GB
中华人民共和国国家标准
GB/T27696—2011/ISO3266:2010
一般起重用4级锻造吊环螺栓
Forged steel eyebolts grade 4 for general lifting purposes
(ISO 3266:2010,IDT)
2012-06-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T27696—2011/ISO3266:2010
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 重大危险因素列表 5 尺寸和公差 6 螺纹 7 加工工艺 8 材质 9 热处理 10 硬度· 11 机械性能 12 型式试验 13 出厂试验 14 标志 15 出厂合格证 16 使用信息附录A（资料性附录） 吊环螺栓的选择、保养和使用的建议参考文献
10 10 11 12 14 GB/T27696--2011/ISO3266:2010
前 #言
本标准按照GB/T1.12009给出的规则起草。 本标准使用翻译法等同采用ISO3266：2010《一般起重用4级锻造吊环螺栓》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T193 普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，MOD)； —GB/T197 普通螺纹公差（GB/T197—2003,ISO965-1：1998，MOD)； GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标
尺)(GB/T230.1--2009,ISO6508-1：2005,MOD) -GB/T231.1 金属材料布氏硬度试验第1部分：试验方法（GB/T231.1一2009， ISO6506-1:2005,MOD);
GB/T229 金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，MOD)； -—GB/T3808 3摆锤式冲击试验机的检验（GB/T3808—2002，ISO148-2：1998，MOD)； -GB/T27025 5检测和校准实验室能力的通用要求（GB/T27025-一2008，ISO/IEC17025：
2005,IDT). 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准由北京起重运输机械设计研究院负责起草。 本标准主要起草人：何铀。
1 GB/T27696—2011/IS03266:2010
引言
本标准属于GB/T15706中所划分的C类标准。 在本标准的范围中指出了所涉及的4级锻造吊环螺栓以及相关危险因素、危险状况和伤害事件。 对于根据本C类标准设计并制造的设备，当C类标准的某些规定与A类或B类标准的规定有所不
同时，应优先采用C类标准的规定
= GB/T27696—2011/ISO3266:2010
一般起重用4级锻造吊环螺栓
1范围
本标准规定了一般起重用4级锻造吊环螺栓的基本参数、性能和关键尺寸，这些特性对吊环螺栓的互换性和与其他部件配用是必要的。此类吊环螺栓可用于垂直和斜向起升载荷。
本标准规定的吊环螺栓的环眼的尺寸适合与GB/T25854中定义的具有相同极限工作载荷的卸扣直接挂接。也可设计较大环眼尺寸，以便能与具有相同极限工作载荷的链条吊钩组件直接挂接。
本标准第4章中确定了与4级吊环螺栓有关的所有重大危险因素、危险状况以及伤害事件。 本标准所规定的4级吊环螺栓的使用温度范围为～20℃～十200℃。 本标准不适用于非整体锻造的吊环螺栓。 本标准不适用于标准发布前制造的4级锻造吊环螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16825.1一2008静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验和校准（ISO7500-1：2004，IDT）
ISO148-1金属材料夏比摆锤冲击试验第1部分：试验方法（Metallicmaterials--Charpy pendulum impact test--Part 1:Test method)
ISO148-2金属材料夏比摆锤冲击试验第2部分：测试机的鉴定（Metallicmaterials Charpypendulum impacttest--Part2:Verification of testingmachines)
-
ISO261ISO一般用途米制螺纹直径与螺距系列（ISOgeneralpurposescrewthreads- General plan)
ISO643钢表面粒度的缩微照相测定（Steels一Micrographicdeterminationoftheapparent grain size)
ISO965-1ISO一般用途米制螺纹公差第1部分：原理和基本数据（ISOgeneralpurpose metric screw threads-Tolerances-Part 1:Principles and basic data)
ISO6506-1金属材料布氏硬度试验第1部分：试验方法（Metallicmaterials一Brinell hardness test---Part 1:Test method)
ISO6508-1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺)EMetallicmaterialsRockwellhardnesstest-Part1Testmethod(scalesA,B,C,D,E,F,G,H, K,N,T)
ISO/IEC17025检测和校准实验室能力的一般要求（Generalrequirementsforthecompetenceof testing and calibration laboratories)
EN10228-1锻钢件无损检测第1部分：磁粉检测（Non-destructivetestingof steelforgings Part l:Magnetic particle inspection)
EN10228-2锻钢件无损检测第2部分：渗透检测（Non-destructivetestingof steelforgings Part 2:Penetrant testing)
1 GB/T27696—2011/ISO3266:2010
3术语和定义
下列术语和定义适用于本文件。
3. 1
名义尺寸 nominal size 螺纹尺寸threadsize 与吊环螺栓螺纹名义直径d有关的尺寸。
3. 2
极限工作载荷 Fworkingload limit WLL 在一般起重作业中规定吊环螺栓沿轴心线能承受的最大质量。
3.3
追潮码 traceabilitycode 吊环螺栓上标记的系列字母和/或数字，可追溯其生产历史，包括所用钢材冶炼炉号的识别。
3. 4
验证力 proofforce 制造验证试验中在吊环螺栓上施加的力。
3. 5
破断力 breakingforce 在静拉力试验中，吊环螺栓破断时的最大拉力。
3. 6
轴向载荷 axial loading F, 沿吊环螺栓轴心线的载荷，见图1。
3.7
斜向载荷 axial loading F, 与吊环螺栓轴心线夹角为β的载荷，见图1。
3. 8
批次 lot 用同一炉冶炼钢材及相同热处理工艺制造的吊环螺栓的规定号码或系列号，并从中选取试样。 注：取自ISO8539：2009中3.6的定义。
2 GB/T27696—2011/IS03266:2010
说明： F,- 一轴向载荷； Fs——斜向载荷； β 一斜向载荷与轴心线的夹角。
图1吊环螺栓的轴向和斜向载荷
4重大危险因素列表
本章包含标准中涉及到的所有重大危险因素、危险区域、危险状况和伤害事件，以及消除或降低风险要求采取的措施。这些危险因素是根据GB/T16856.1对该类型机械设备确认的重大风险评估提出的。见表1。
表 1 危险因素和相关要求
GB/T16856.12008的附录A中
失效原因
本标准中的相关章条
确定的危险因素
7 8 9 10 11 12 13
由于下列原因造成的吊环螺栓破断，使载荷跌落导致伤害或死亡事故
强度和韧度未达到要求
3 GB/T27696--2011/ISO3266:2010
表1(续）
GB/T16856.1—2008的附录A中
本标准中的相关章条
失效原因
确定的危险因素
5 6 7 14 14 15 16 附录A 14 16
尺寸不合适及装配错误
由于下列原因造成的吊环螺栓破断，使载荷跌落导致伤害或死亡事故
选用不正确
使用信息不全
5尺寸和公差
吊环螺栓的尺寸应符合图2和表2的要求对环眼内径E，允许的圆度偏差应为十5%。 对环眼横截面直径F，允许的对称度的公差应为5%。
dE
说明： B- 凸缘直径； d- 一螺纹名义直径： d, 一螺栓退刀槽直径； E 环眼内径；
一环眼横截面直径；
H---凸缘的下底面到螺杆底边的高度；
凹槽底下连接退刀槽处的圆弧半径； S- 凸缘的下底面到第1图螺纹的距离。
图2 吊环螺栓的尺寸
