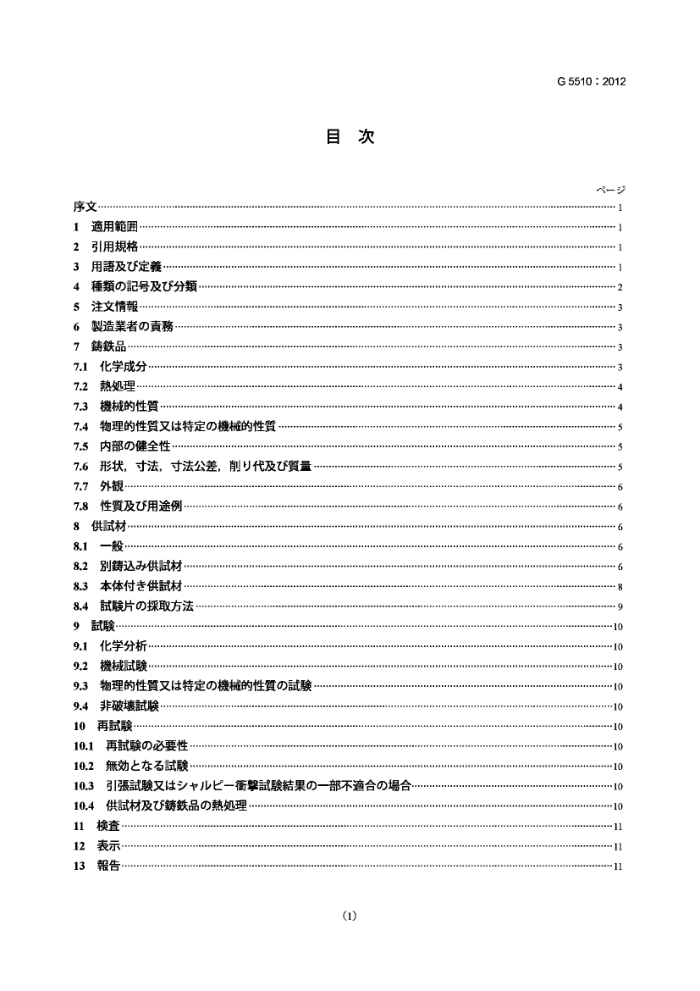

G 5510 : 2012
目次
一沙
序文 1
適用范：
2 引用规格 3用语及定羲
種颊の記号及分類 5 注文情報
4
製造業者の貢铸铁品 7.1 化学成分…. 7.2 熱处理 7.3 機械的性算 7.4 物理的性質又法特定の機械的性質 7.5内部の健全性· 7.6形状，寸法，寸法公差，削少代及質量 7.7 外觀· 7.8 性及用途例 8供試材. 8.1 一般.. 8.2 别铸达办供試材 8.3 本体付去供試材· 8.4試片の探取方法 9試 9.1 化学分析· 9.2 機械試· 9.3 物理的性貨又特定の機械的性質の試 9.4 非破壤試驗 10 再試 10.1 再试の必要性， 10.2 無劾試 10.3 引张試又儿一衡挚試秸果の一部不適合の場合 10.4 供試材及铸铁品の熟处理 11 查 12 表示 13 告
6 7
T
*10
10
10
.10
10
10
(1) G5510：2012目次
人一沙 .·12
附属書A（参考）才一又亍十卜铸品の性質及用途例附属書B（参考）熟处理... 附属書C（参考）代表的衣物理的性質及特定の機械的性箕：附属書D（参考）JIS，国规格及外国规格书计種類の記号の对比表附属害E（参考）物理的性實测定用試片附属書JA（参考）JIS七对応国際规格亡の对比表
**14 15 -19 ..20
21
(2) G5510: 2012
李元力去
乙の规格达，工業標化法第14条记上下用支第12条第1项の规定记基了老，社团法人日本铸造协会（JFS）及财团法人日本规格協会（JSA）办，工業標華原案老具日本工業规格老改正支八の申出办右，日本工業標調查会の密龙释，释济産業大臣改正龙日本工業规格飞方。 ，JISG5510:1999法改正，の规格置换5。 の规格法，著作法保護对象著作物。 乙の规格の一部办，特椎，出顔公筱の特計出顾又法美用新案榷记抵触式可能性名乙七记注意老唤起。羟淆產業大臣及日本工業標華調查会法，乙の上亦特計榷，出公開筱の特計出及美川新案耀雄懿，任达龙
(3) G 5510 : 2012
艇
白
(4) JIS G5510:2012
日本工業规格
才一卜品
Austenitic ironcastings
序文
乙の规格达，2007年第2版七匕下凳行机龙IS02892老基，技衔的内容老变更匕下作成L龙日本工业规格下齿。
抢，二①想格点線の下迨㎜了多簡所纤，对成国際想格龙变更L了V负事填下多。变更の一觉表の说明付计，附属書JA示寸。
1 適用范用の规格，才一铁品（以下，铁品。）规定。 ，品，次のa)～c)规定。 a）黑α形状及基地粗織（才一个卜基地中片状黑又法球状黑αの式含。） b）各种の化学成分 c) 别达办供試材の機械的性實
注記乙の规格の对店国際规格及の对応の程度老表寸記号，次示。
ISO2892:2007，Austenitic cast irons-Classification(MOD) 拓，对忘の程度表記号“MOD”法，ISO/IECGuide21-1基，“修正TV” 示。
2引用规格次规格，の规格，の规格の规の一精成。の引用规格法，飞の最新版（追老含芯。）老適用寸。
JSB.0403铸造品一寸法公差方式及D削2代方式 JS.G.0201...铁热 JIS.G.0320.鋼材の溶鋼分析方法 JISZ2241金属材料引張試驗方法注記对応国際规格：ISo6892-1，MetallicmaterialsTensiletesting-Part1:Methodoftestatroom
temperature (MOD)
JIS.Z2242金属材料の之+一衡馨試方法 JS.Z.8401...数值丸方
3用语及U定羲の规格下用主用语及定羲法，SG.0201.沃，次。 2 G 5510 : 2012 3.1 才卜铁品
铁素系基室温安定才一粗織得，及铜口么合金化才一卜基地の造材料，黑α法，片状又法球状下存在寸。 3.2 黑铅球状化処理铸溶湯记黑球状化老添加乙乙，晶出黑α老球状化实处理。 3.3 基地 (去)
合金租織の主体忘部分の中析出晶出L太少量の他の粗裁力分散了の例之绒招黑分散L主体の部分 3.4 铸巢（）铸物记生空洞套2欠陷の崧称液体点固体の密度差力5凝固の遥机无部分尧生实引过果（凝固收箱巢，金属办溶解中吸收忘为凝固时放出机式残2忘小忘氢孔点之只一本一（卷果）.分达5机登。. 3.5 别铸办供試材铸然品点结别个正.鳞然品点同熟特性无2铸型套用了.铁品点同条件飞造实鱼供就材.. 3.6 本体付去供試材铁此本体又纯道系の所焦位运然铁血点血热特性态毛2型充付点盘，熟道实鱼供试材。 3.7 个毛一儿下理（个毛一儿下法）型内の汤道の中运了之之益食金盘机龙反底盗套没达，注激然型内飞球状化然理多行然铁の黑α球状化処理方法。..
4種類の記号及分颊
铸铁品法，19種類之，種颊の記号及分類老表1记示寸。 次扫，JS，国際规格及≤外国规格忙汗多種類の記号の对芯比较老附属害D示实。 3
G 5510 : 2012
表1一種颊の記号及分颊
颊の記号
分類片状黑铅系
FCA-NiMn 13 7 FCA-NiCuCr 15 6 2 FCA-NiCuCr.15.6.3 FCA-NiCr202 FCA-NiSiCr.20.5.3 FCA-NiSiCr.30.5.5 FCA-N.35. FCDA-NiMn 13 7 FCDA-NiCr 20 2 FCDA-NiCrNb 20 2 FCDA-NiCr.20.3 FCDA-Ni 22 FCDA-NiMn 23 4 FCDA-NiCr.30.1 FCDA-NiCr 30 3 FCDA-NiSiCr 30 5 5 FCDA-Ni 35 FCDA-NiCr 35 3 FCDA-NiSiCr 35 5 2
球状黑铅系
5 注文情報注文者，次の情造業者记开示<达5。 a) 表1示式铁品の種類 b) 受渡当事者間飞合意乙龙全の要求事项
6 製造業者の责注文者指定机限，铁品の造方法及熬処理方法法，全造業者の判断记の，造業者，の品の種の要求事项满法。
7 铸铁品 7.1化学成分 a) 铁品の化学成分法，9.1の試老行V，片状黑系①場合然表.2..球状黑纷系①場合达表3.上。
亦抢，特规定机元素达本管的记题微镜粗織变，性實惠影警与場合限，造業者の判断有。
b) 无点规定外の成分必要場合，の含有量法受渡当事者間の定。 4 G 5510 : 2012
表2一片状黑铅系の化学成分
单位 % Cu
種颊の記号
化学成分 Ni
S
Cr
c
Mn
P
3.0以下 1.5~3.0 6.0~7.0 12.0~14.0 0.2以下 0.25以下 0.5以下 3.0以下 1.0~2.8 0.5~1.5 13.5~17.5 1.0~3.5 0.25以下 5.5~7.5 3.0以下 1.0~2.8 0.51.5 13.5~17.5 2.5~3.5 0.25以下 5.5~7.5 3.0.以下 1.0~2.8 0.5~1.5 18.0~22.0 1.0~2.5 0.25.以下 0.5以下 2.5.以下 4.5m5.5. 0.5~1.5 18.0~22.0 1.54.5 0.25以下 0.5以下 2.5以下 5.0~6.0 0.51.5 29.0~32.0 4.5m5.5 0.25以下 0.5以下 2.4.以下 1.0~2.0 0.51.5 34.0~~36.0 0.2以下 0.25以下 0.5以下
FCA-NiMn 13 7 FCA-NiCuCr 15 6 2 FCA-NiCuCr.15.63 FCA-NiCr202 FCA-NiSiCr.20.5.3 FCA-NiSiCr.30.5.5 ECA-Ni35.
表3一球状黑铅系の化学成分
单位%
化学成分 Ni
種の記号
c 3.0以下 2.0~3.0 6.0~7.0 12.0~14.0 0.2以下 0.08以下 0.5以下 3.0以下 1.5~3.0 0.5~1.5 18.0~22.0 1.0~3.5 0.08以下 0.5以下
Si
Mn
Cr
P
Cu
FCDA-NiMn 13 7 FCDA-NiCr 20 2 FCDA-NiCrNb 20 2 *) 3.0以下 1.5~2.4 0.5~1.5 18.0~22.0 1.0~3.5 0.08以下 0.5以下
3.0.以下 1.5m3.0 0.5m1.5 18.0~22.0 2.5~3.5 0.08以下 0.5以下 3.0以下 1.5~3.0 1.5~2.5 21.0~24.0 0.5以下 0.08以下 0.5以下 2.6以下 1.5~2.5 4.0~4.5 22.0~24.0 0.2以下 0.08以下 0.5以下 2.6以下 1.5~3.0 0.5~1.5 28.0~~32.0 1.0~1.5 0.08以下 0.5以下 2.6以下 1.5~3.0 0.5~1.5 28.0~32.0 2.5~3.5 0.08以下 0.5以下 2.6以下 5.0~6.0 0.5~1.5 28.0~32.0 4.5~5.5 0.08以下 0.5以下 2.4以下 1.5~3.0 0.5~1.5 34.0~36.0 0.2以下 0.08以下 0.5以下 2.4以下 1.5~3.0 1.5~2.5 34.0~36.0 2.0~3.0 0.08以下 0.5以下 2.0以下 4.0~6.0 0.5~1.5 34.0~36.0 1.5~2.5 0.08以下 0.5以下
FCDA-NiCr.20.3 FCDA-Ni 22 FCDA-NiMn 23 4 FCDA-NiCr.30.1 FCDA-NiCr 30 3 FCDA-NiSiCr 30 5 5 FCDA-Ni 35 FCDA-NiCr 35 3 FCDA-NiSiCr 35 5 2 注FCDA-NiCrNb202の溶接性确保法，Nb≤0.353-0.032 （%Si+64X%Mg）
通常のNb含有量0.12~0.20%飞$多。
7.2 熟理铸铁品法，製造業者の判断下放又法熟処理状熊飞供铪亨。龙龙乙，注文者办熟处理老要求龙場合法，受渡当事者間の協定记。本体记热処理老施克場合法，供試材记毛同一炬下同时运热处理老施寸。 の场合然血点数の然忽到行。附属害B，川途记忘代表的热処理在记寸。 7.3 機械的性算 a) 别达办供試材记去鳞铁品の種颊乙七の機械的性實法，片状黑铅系の引張强法表4，球状黑铅系
の，耐，伸及一吸收一表5。试片，1～3示供試材のの一办探取享。例外的，受渡当事者置の协定上，本体付供試材办得 5机名機械的性實の利用毛可能下齿。
b) 注文者办，铁品又法本体付供試材力5得5机機械的性質要求寸合法，の探取場所及
機械的性實法，受渡当事者間の协定上名。
c) 飞の他の供試材力要求立机場合，機械的性實法，受渡当事者間の協定记上。
