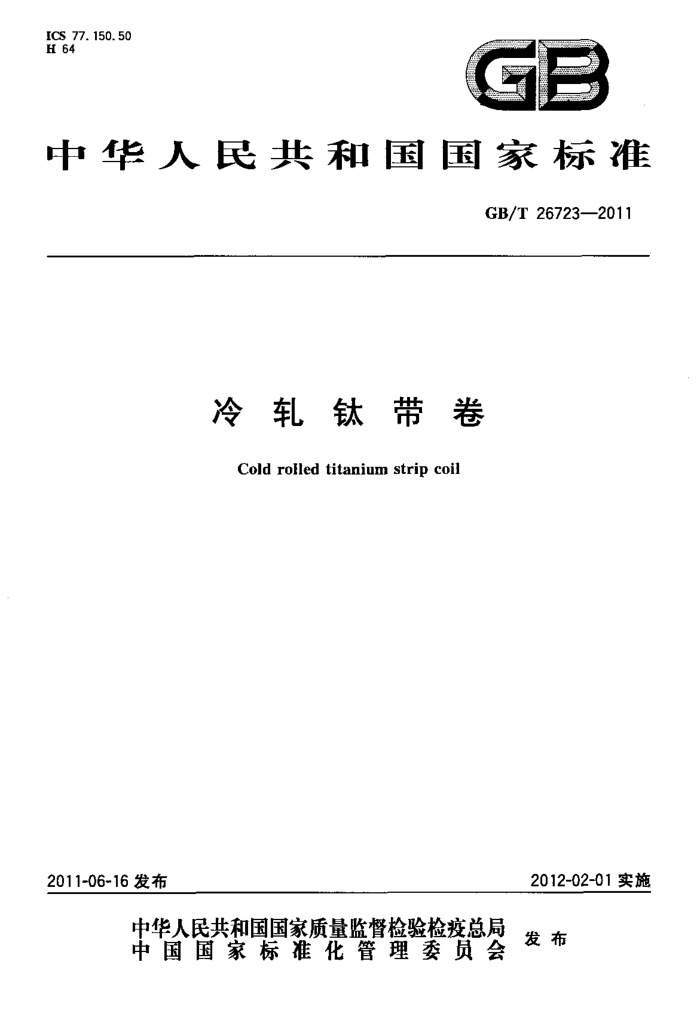

ICS 77.150.50 H 64
7
中华人民共和国国家标准
GB/T26723—2011
冷轧钛带卷
Cold roled titanium strip coil
2011-06~16发布
2012-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T 26723—2011
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：湖南湘投金天钛金属有限公司、阳双瑞精铸钛业有限公司。 本标准主要起草人：李章珩、周慧、向午渊、熊雪峰、覃静丽、谢大可、刘勇、姜建伟、周洪强、曲银化
I GB/T26723—2011
冷轧钛带卷
1范围
本标准规定了冷轧钛带卷要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同 (或订货单)内容。
本标准适用于冷轧方法生产的牌号为TA1、TA2、TA3、TA4、TA8-1、TA9、TA9-1和TA10，厚度 0.3mm~4.75mm、宽度500mm~1500mm各种用途的钛带卷。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T232金属材料弯曲试验方法 GB/T3620.1钛及钛合金牌号和化学成分 GB/T3620.2钛及钛合金加工产品化学成分允许偏差 GB/T4156金属材料薄板和薄带埃里克森杯突试验 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 GB/T4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T6394金属平均晶粒度测定方法 GB/T8180钛及钛合金加工产品的包装、标志、运输和贮存
3要求 3.1产品分类 3.1.1牌号、状态、规格
钛带卷的牌号、供应状态和规格应符合表1的规定。
表 1 钛带卷的牌号、制造方法、供应状态和规格
规格
牌 号
制造方法
供应状态
厚度×宽度×长度/mm
M(退火状态）
TA1、TA2、TA3、TA4、TA8-1、
冷轧
(0.3~4.75)×(500~1500)XL
TA9.TA9-1,TA10
Y(玲加工态)
3.1.2标记示例
用TA2制造的、退火状态的、厚度为0.6mm、宽度为1200mm的钛带卷标记为：
1 GB/T26723—2011
带卷TA2M0.6X1200GB/T26723--2011。 3.2化学成分
钛带卷的化学成分应符合GB/T3620.1的规定。需方复验时，钛带卷的化学成分允许偏差应符合 GB/T3620.2的相关规定。 3.3尺寸允许偏差 3.3.1厚度允许偏差应符合表2的规定。
表2钛带卷的厚度允许偏差
单位为毫米
厚度允许偏差
公称厚度
普通精度 ±0. 05 ±0.06 ± 0, 09 ±0.13 ± 0.16 ± 0. 20 ±0,22 ±0, 30
较高精度 ±0. 04 ±0. 05 ± 0. 07 ±0.08 ±0. 09 ±0.12 ±0.14 ±0.16
0.3~A0.5 0.5~0.7 0. 7~A1.0 1.01.5 1.5~<2.0 2.0~<2.5 2.5~4.0 4.0~4.75
注：在规定范围以外的钛带卷，其允许偏差由供需双方协议规定，用户需要较高精度时需在合同中注明，
3.3.2宽度允许偏差应符合表3的规定。
表 3 3钛带卷的宽度允许偏整
单位为毫米
宽度允许偏差
公称宽度
900人宽度1500
500宽度900
切边不切边
±0. 6 ±5. 0
±1.0 ±10.0
注：允许偏差只给定（十）或（一）时，为上述数值的两倍；规定范围以外的钛带卷，其允许偏差由供需双方协议
规定。
3.4力学性能 3.4.1 钛带卷的室温力学性能应符合表4的规定。 2 GB/T 26723-2011
表4 钛带卷的室温力学性能
带厚/ 抗拉强度R/ 规定非比例延伸强度 断后伸长率A/
牌号
Rpo. 2 / MPa 138~310 275~ 450 380~550 485~~655 138~310 275~450 138~310 ≥345 ≥275
状态
%
MPa
mm
TA1 TA2 TA3 TA4 TA8-1 TA9 TA9-1
≥240 ≥345 ≥450 ≥550 ≥240 ≥345 ≥240 ≥485 ≥345
≥24 ≥20 ≥18 ≥15 ≥24 ≥20 ≥24 ≥18 ≥25
退火态(M) 0.3~4.75
A类 B类
TA10
注：在规定范围以外的钛带卷的力学性能可由供需双方协商确定。 ，正常供货按A类，B类适应于复合板复材，当需方要求并在合同中注明时，按B类供货。
3.4.2在需方有使用要求，并在合同中注明时，钛带卷应测定维氏硬度值，报实测值。 3.5工艺性能 3.5.1钛带卷的弯曲试样应能承受105°的冷弯，在弯曲部位的外侧不产生裂纹。弯心直径应符合表5 的规定。每个弯曲试样应进行正反两面单独的弯曲试验，以使正反两面都在受拉状态下进行试验。
表5钛带卷的弯心直径
弯心直径/mm （带厚1.8~4.75）
弯心直径/mm （带厚<1.8)
牌 号
TA1 TA2 TA3 TA4 TA8-1 TA9 TA9-1 TA10
3T 4T 4T 5T 3T 4T 3T 4T
4T 5T 5r 6T 4T 5T 4T 5T
注：用户对工艺性能有特殊要求时，由供需双方协商。T代表产品厚度。
3.5.2在需方有使用要求，并在合同中注明时，钛带卷应测定杯突值，报实测值。
3 GB/T26723-2011
3.6外观质量 3.6.1钛带卷允许有少量不正常的部分。表面允许有个别深度小于公差之半的轻微麻点、擦划伤、压痕、凹坑、辊印和色差。 3.6.2钛带卷的边部应平齐，无裂口、分层、卷边，允许有轻微的毛刺。切边的钛带卷边缘不允许有深度大于公差之半的切割不齐和大于钛带卷厚度公差的毛刺；不切边钛带卷不允许有大于宽度公差的裂边。 3.7外形 3.7.1钛带卷的侧边弯曲度（镰刀弯）在任意1000mm长度上应不大于3mm。 3.7.2钛带卷的边浪应符合如下规定：边浪为浪高h和浪形长度L的比值，边浪≤0.03。 3.7.3钛带卷应牢固地成卷并尽量保持圆柱形和不卷边。钛卷卷内径应在合同中注明。钛带卷塔形应符合：切边钛带卷不大于35mm，不切边钛带卷不大于70mm。 3.8晶粒度
在需方有使用要求，并在合同中注明时，钛带卷应测定平均晶粒度，报实测值。
4试验方法
4.1化学成分分析方法
钛带卷的化学成分分析按GB/T4698的规定进行。 4.2尺寸测量方法
钛带卷的尺寸用相应精度的量具进行测量。不切边状态钛带卷的厚度在距边部不小于30mm的任意点量；切边状态钛带卷的厚度在距边部不小于20mm的任意点测量。 4.3力学性能检验方法
室温拉伸试验按GB/T228的规定进行。按0.003（mm/mm）·min-1~0.007（mm/mm）·min-1 的应变速率测定规定非比例延伸强度，测定结束后，按0.300（mm/mm）·min-1左右的应变速率进行抗拉强度的测定。
硬度试验按GB/T4340.1的规定进行。 4.4工艺性能检验方法
弯曲试验按GB/T232的规定进行。弯心直径按表5的规定执行。 杯突试验按GB/T4156的规定进行。
4.5外观质量检查
钛带卷的外观质量用目视法和相应的量具进行检查。 4.6外形的测量
镰刀弯测量方法见图1，可用1m直尺测基。 4 GB/T26723—2011
轧捌方向
说明：
镰刀弯；钛带边缘：
1- 2- 3- 一平直基准。
图1镶刀弯测量方法
边浪测量方法见图2
I
说明： h 边浪高度； L 边浪波长，
图2 边浪测量方法
4.7 晶粒度测量方法
晶粒度测定按GB/T6394的规定进行。
5检验规则
5.1检查和验收 5.1.1产品应由供方进行检验，保证产品质量符合本标准的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准的规定或合同（或订货单）规定进行检验，如检验结果与规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。 5.2组批
钛带卷应成批提交验收。每批应由同一牌号、熔炼炉号、规格、制造方法、供应状态、热处理炉次的产品组成。
5 GB/T26723—2011
5.3检验项目
每批产品应进行化学成分、尺寸偏差、室温力学性能、弯曲性能、外形和外观质量的检验及合同要求的项目检验。 5.4取样位置和取样数量
钛带卷的取样应符合表6的规定。
表6钛带卷的取样规定
要求的章条号
检验项目化学成分· 尺寸偏差力学性能
取样规定每批1份逐卷
试验方法的章条号
4. 1 4,2 4, 3
3, 2 3.3 3. 4
逐卷取样，在钛带卷宽度1/4处取样，取 2个纵向试样和2个横向试样逐卷取样，在钛带卷宽度1/4处取样，取 2个纵向试样和2个横向试样
3. 5 3. 6 3.7 3. 8
工艺性能
4. 4 4, 5 4. 6 4. 7
外观质量外形晶粒度氢含量在带材上取样，其他化学成分供方以原铸锭的分析结果报出，需方复验在带材上取样，
逐卷逐卷
逐卷取样，取1个横向试样
5.5检验结果的判定 5.5.1化学成分检验不合格时，应从原取样部位附近加倍取样对该不合格项目进行重复试验，若仍有试样的结果不合格，则判该批产品不合格。允许逐卷对不合格项目进行检验，合格者重新组批交货 5.5.2力学性能、工艺性能、晶粒度各项检验结果中，如果有一个试样的检验结果不合格，应从该批产品中取双倍试样，对不合格项目进行重复试验。若重复试验结果仍有一个试样不合格，判该带卷不合格。 5.5.3尺寸、外观质量和外形不合格时，判该带卷不合格。
6标志、包装、运输、购存和质量证明书
6.1标志
在检验合格的钛带卷上和在包装件的外部粘贴标签，标记内容如下： a) 牌号、规格； b) 净重； c) 供应状态； d) 批号； e) 生产厂标识。
6.2 包装 6.2.1 包装应保证钛带卷在运输和贮存期间不致松散、受潮、变形和损坏。
