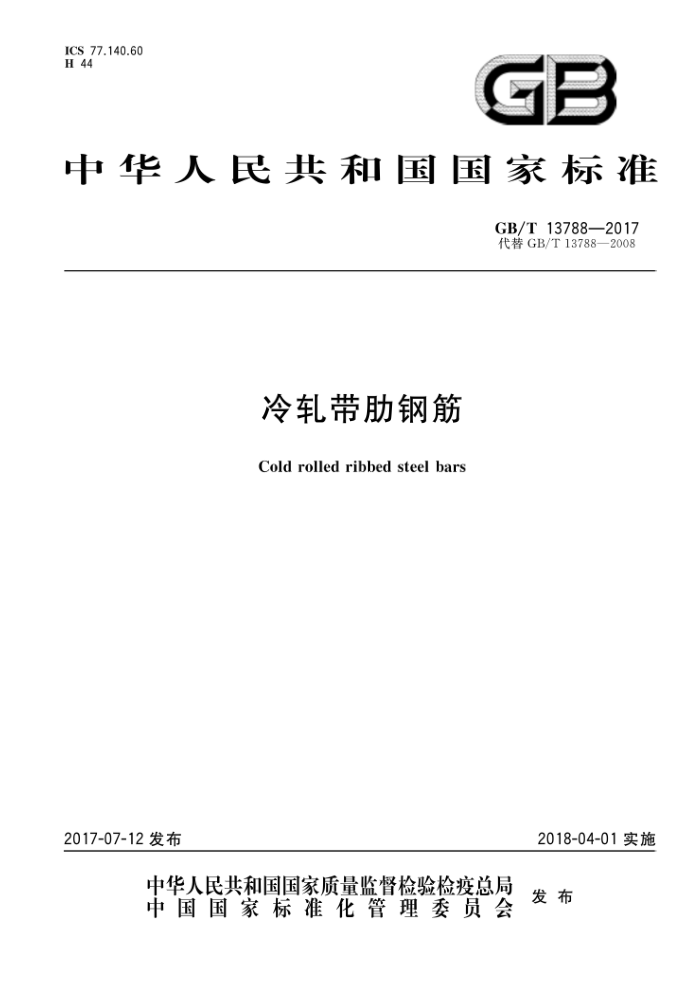

ICS 77.140.60 H 44
GB
中华人民共和国国家标准
GB/T13788—2017 代替GB/T13788—2008
冷轧带肋钢筋
Cold rolled ribbed steel bars
2018-04-01实施
2017-07-12 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13788—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T13788一2008《冷轧带肋钢筋》，与GB/T13788一2008相比，主要技术变化如下：修改了分类及代号的有关规定；
一增加了高延性冷轧带肋钢筋牌号CRB600H、CRB680H和CRB800H；一增加了四面肋钢筋外形、尺寸和标志图；一修改了牌号和化学成分的有关规定；增加了高延性冷轧带肋钢筋CRB600H、CRB680H和CRB800H的力学性能要求；一修改了断后延伸率、最大力总延伸率A。和强屈比的有关规定：一修改了试验方法的有关规定；一删除了附录A《钢筋在最大力总伸长率的测定方法》；一删除了附录B《冷轧带肋钢筋用盘条的参考牌号和化学成分》。 本标准由中国钢铁工业协会提出。 本标准由全国标准化技术委员会（SAC/TC183)归口。 本标准起草单位：中冶建筑研究总院有限公司、安阳合力创科冶金新技术股份有限公司、安徽马钢
比亚西钢筋焊网有限公司、天津银龙预应力材料股份有限公司、冶金工业信息标准研究院。
本标准主要起草人：岳清瑞、冯超、陶然、翟文、郭嗣宏、艾铁岭、李亚杰、张平远、谢志安、刘宝石、 王鲜华、杜瑞青、张莹、王玉婕。
本标准所代替标准的历次版本发布情况为：
GB13788—1992、GB13788—2000、GB/T13788—2008。
I GB/T13788—2017
冷轧带肋钢筋
1范围
本标准规定了冷轧带肋钢筋的术语和定义、分类、牌号、尺寸、外形、重量及充许偏差、技术要求、试
验方法、检验规则、包装、标志和质量证明书。
本标准适用于预应力混凝土和普通钢筋混凝土用冷轧带肋钢筋，也适用于制造焊接网用冷轧带肋
钢筋（以下简称钢筋）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 17505 钢及钢产品交货一般技术要求 GB/T21839 预应力混凝土用钢材试验方法 GB/T 28899 冷轧带肋钢筋用热轧盘条 GB/T28900 钢筋混凝土用钢材试验方法 YB/T081冶金技术标准的数值修约与检测数值的判定
3术语和定义
下列术语和定义适用于本文件。
3.1
冷轧带肋钢筋 coldrolledribbed steelbars 热轧圆盘条经冷轧后，在其表面带有沿长度方向均匀分布的横肋的钢筋。
3.2
公称直径 nominal diameter 相当于横截面积相等的光圆钢筋的公称直径。
3.3
相对投影肋面积 specific projected rib area 横肋在与钢筋轴线垂直平面上的投影面积与公称周长和横肋间距的乘积之比。
3.4
横肋间隙 rib spacing 钢筋周圈上横肋不连续部分在垂直于钢筋轴线平面上投影的弦长。
4分类、牌号
4.1分类及代号
冷轧带肋钢筋按延性高低分为两类：
1 GB/T13788—2017
5.2.2 二面肋钢筋的外形应符合图1和5.2.1的规定
截面股大A-
说明：
横肋斜角；横肋与钢筋轴线夹角；横肋中点高度；
横肋间距；横肋顶宽；横肋间隙。
Y
h
ft
图1二面肋钢筋表面及截面形状
5.2.3 三面肋钢筋的外形应符合图2和5.2.1的规定
载面放大AA
说明：
横肋斜角；横肋与钢筋轴线夹角；横肋中点高度：
横肋间距；横肋顶宽；横肋间隙，
3
a
ft
图2三面肋钢筋表面及截面形状 GB/T13788—2017
5.2.4 四面肋钢筋的外形应符合图3和5.2.1的规定
说明：
横肋斜角；横肋与钢筋轴线夹角；横肋中点高度；横肋间距；横肋顶宽；横肋间隙。
3 h I b
f
图3四面肋钢筋表面及截面形状
5.3尺寸、重量及允许偏差
二面肋和三面肋钢筋的尺寸、重量及允许偏差应符合表1的规定。 四面肋钢筋的尺寸、重量及允许偏差应符合表2的规定。 GB/T13788—2017
表1二面肋和三面肋钢筋的尺寸、重量及允许偏差
横肋1/4 横肋顶宽 横肋间距 相对肋
重量
横肋中点高
公称直径 公称横
d 截面积 理论重量 允许偏差 h 充许偏差 处高h1/4 b mm mm2 kg/m %
允许偏 面积于，差% 不小于
mm mm 0.24 0.26 0.26
mm 0.30 0.32 0.32 0.40 +0.10 0.32
mm
mm 4.0 4.0 4.0 5.0 5.0 5.0 5.0 6.0 6.0 7.0 7.0 7.0 7.0 7.4 7.4 8.4 8.4
4 4.5 15.9 0.125 5 19.6 0.154 5.5 23.7 0.186 6
0.036 0.039 0.039 0.039 0.039 0.045 0.045 0.045
12.6 0.099
28.3 0.222
0.05 0.32
0.40 0.46 0.46 0.55
6.5 33.2 0.261 7 38.5 0.302 7.5 44.2 0.347 8 50.3 0.395 ±4 0.55 8.5 56.7 0.445
0.37 0.2d 0.37 0.44 0.44 0.44 0.60 0.60 0.60
±15 0.045
0.045 0.052 0.052 0.052 0.052 0.056 0.056 0.056
0.55 0.75 0.75 0.75
9 63.6 0.499 9.5 70.8 0.556 10 78.5 0.617 10.5 86.5 0.679 11 95.0 0.746 11.5 103.8 0.815 12 113.1 0.888 注1：横肋1/4处高、横肋顶宽供孔型设计用。 注2：二面肋钢筋允许有高度不大于0.5h的纵肋，
0.75 ±0.10 0.60
0.68 0.76 0.76
0.85 0.95 0.95
表2 四面肋钢筋的尺寸、重量及允许偏差
重量
公称直径 公称横 d 截面积 理论重量 充许偏差
横肋中点高
横肋间距
相对肋
横肋1/4 横肋顶宽
允许偏 面积于，差% 不小于
允许偏差 处高h1/4 b
mm mm? kg/m % mm h
1 mm 5.0 5.3 5.7 6.1 ±15 0.052
mm mm
mm
6.0 28.3 0.222 7.0 38.5 0.302 8.0 50.3 0.395 9.0 63.6 0.499 ±4 0.59 10.0 78.5 0.617
0.39
0.45 +0.10 0.32 0.28
0.039 0.045 0.045
0.05
0.52 0.65 0.72 ±0.10 0.50 0.78
0.36 0.41 0.2d 0.45 0.54
0.052 0.056 0.056
6.5 6.8 7.2
11.0 95.0 0.746 12.0 113 0.888 注：横肋1/4处高、横肋顶宽供孔型设计用
5.4长度
钢筋通常按盘卷交货，经供需双方协商也可按定尺长度交货。钢筋按定尺交货时，其长度及允许偏差按供需双方协商确定。
5 GB/T13788—2017
5.5 5弯曲度
直条钢筋的每米弯曲度不大于4mm，总弯曲度不大于钢筋全长的0.4%
5.6重量 5.6.1 盘卷钢筋的重量不小于100kg。每盘应由一根钢筋组成，CRB650、CRB680H、CRB800、 CRB800H作为预应力混凝土用钢筋使用时，不得有焊接接头。 5.6.2直条钢筋按同一牌号、同一规格、同一长度成捆交货，捆重由供需双方协商确定。
6技术要求
6.1原料
制造钢筋的原料宜符合GB/T28899的规定，也可采用按其他标准生产的盘条。
6.2 交货状态
钢筋按冷加工状态交货。允许冷轧后进行低温回火处理。 6.3 力学性能和工艺性能 6.3.1 钢筋的力学性能和工艺性能应符合表3的规定。当进行弯曲试验时，受弯曲部位表面不得产生裂纹。反复弯曲试验的弯曲半径应符合表4的规定。
表3 力学性能和工艺性能
应力松弛初始应力应相当于公称抗拉强度的
断后伸 最大力总
规定塑性延伸强度 R po.2
抗拉
强度 Rm/R po.2 长率 MPa MPa 不小于
延伸率 %
弯曲
% 不小于
不小于 试验" 曲次数 反复弯
牌号
分类
Rm
70% 1000 h,% 不大于
180°
不小于
不小于
A A 1c0 mm Ax
1.05 11.0 1.05 14.0 1.05 14.0 1.05 1.05 1.05
2.5 D=3d 5.0 D=3d 5.0 D=3d 4 2.5
500
550 600 680 650 800 800
CRB550 CRB600H 540 CRB680Hh
普通钢筋混凝土用
600 585 720 720
5 8 80 5
4.0 4.0 7.0
CRB650 CRB800 CRB800H
3 3 M
预应力混凝土用
2.5 4.0
“D为弯心直径，d为钢筋公称直径。 当该牌号钢筋作为普通钢筋混凝土用钢筋使用时，对反复弯曲和应力松驰不做要求；当该牌号钢筋作为预应力混凝土用钢筋使用时应进行反复弯曲试验代替180°弯曲试验，并检测松弛率。
