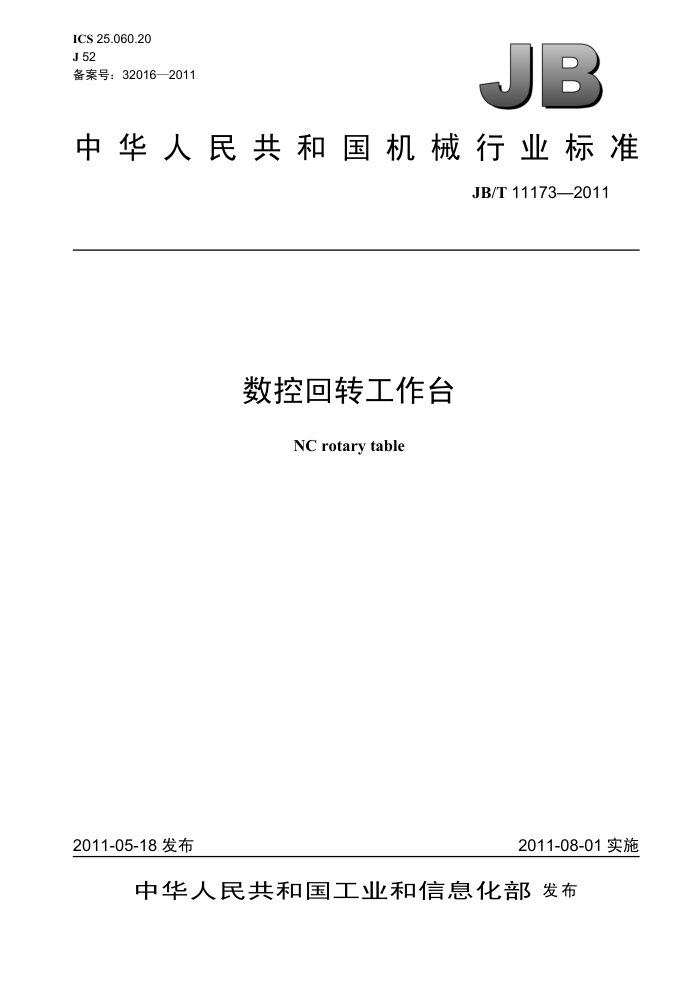

ICS 25.060.20 J52 备案号：32016—2011
JB
中华人民共和国机械行业标准
JB/T 11173—2011
数控回转工作台
NC rotary table
2011-05-18 发布
2011-08-01 实施
中华人民共和国工业和信息化部发布 JB/T 11173—2011
目 次
前言. 1
.1
范围. 规范性引用文件.
2 3 型式和参数
3.1 型式 3.2参数.. 4 精度检验.…. 5 技术要求. 5.1 外观 5.2 安全卫生 5.3 加工和装配 5.4 空运转试验 5.5 噪声检验 5.6 油气渗漏试验 5.7 密封防水试验 (抽查) 5.8 负荷运转试验 (抽查) 5.9 台面承受力矩试验 (抽查) 6 检验. 标志、包装和随行文件
X
.............
..................
...........
18 18
7
8
18 .18 19
........
.......................
.............·
10
7 7.1　标志
19 .19
7.2 包装 7.3 随行文件
19
C JB/T 11173—2011
前言
本标准按照GB/T1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：烟台环球机床附件集团有限公司。 本标准主要起草人：时述庆、初福春本标准为首次发布。
II JB/T 11173—2011
4　精度检验
4.1精度检验中的线性尺寸和公差的单位为毫米（mm），角度的公差用角秒（”）表示。 4.2使用本标准时，精度检验方法和检验工具精度应符合GB/T17421.1的有关规定。 4.3本标准所列出的精度检验项目顺序，并不表示实际检验次序。检验时，一般可按装拆检验工具和检验方便，按任意次序进行检验。 4.4可根据结构特点，按协议选择本标准中提出的部分项目进行检验。 4.5当实测长度与本标准规定的长度不同时，公差值应根据GB/T17421.1一1998中 2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005 mm 时，仍按0.005mm 计。
G1
检验项目
工作台面的平面度
简图
公差
在300测量长度上为0.010（不允许中凸）
检验工具
平尺、量块、指示器
检验方法
按 GB/T17421.1—1998中 5.3.2.3.2的规定。 在工作台面边缘处放置两等高量块，量块上放置平尺，指示器测头触及平尺，移动指示器进行检验。 在工作台面上每隔45°位置检验一次。记取指示器读数差值。 误差以各位置指示器读数差值的最大值计。 注：当台面较小时，可将指示器测头触及工作台面，在平尺上移动指示器检验。
3 JB/T 11173—2011
检验项目
G2
工作台面对底平面的平行度
简图
公差
D≤500 D>500～800 0.030 D>800
0.020
0.040
检验工具
量块、指示器
检验方法
按 GB/T 17421.1—1998 中 5.4.1.2.2 的规定。 将量块放在工作台面靠近边缘处。指示器测头垂直触及量块面，移动指示器，沿工作台圆周每隔90°检验一次，
记下4次指示器读数的最大差值。
工作台旋转180°，重复上述检验。 误差以两次检验结果的最大值计。
4 JB/T 11173—2011
检验项目
G3
工作台面的端面跳动
简图
公差
D≤500 D>500～800 0.020 D>800
0.015
0.025
检验工具
指示器
检验方法
按 GB/T17421.1—1998 中 5.6.3.2的规定。 固定指示器，使其测头垂直触及工作台靠近边缘处，旋转工作台检验。 误差以指示器读数最大差值计。 I型和I型在立、卧两个位置检验。 误差以2次检验结果的最大值计。
5
