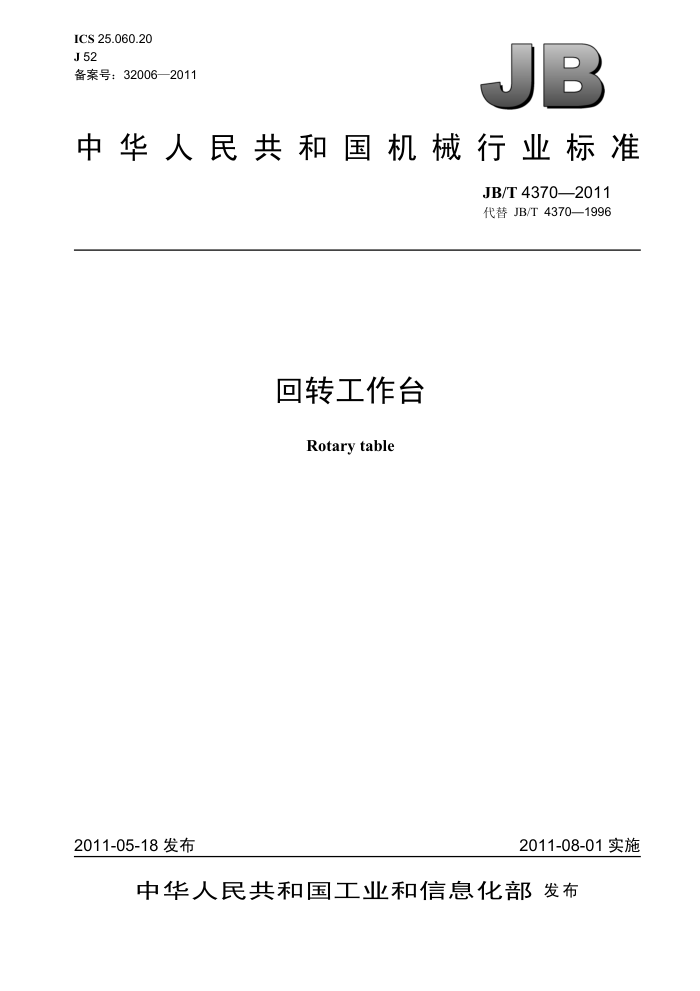

ICS 25.060.20 J 52 备案号：32006—2011
JB
中华人民共和国机械行业标准
JB/T 4370—2011 代替 JB/T 4370—1996
回转工作台
Rotary table
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4370—2011
目 次
前言.
.1
范围.. 2 规范性引用文件,
1
型式和参数
3
3.1 型式.… 3..2参数.. 4精度检验... 技术要求
.... ................
...............
...............
5
5.1外观.. 5.2 安全卫生. 5.3 加工和装配 5.4 工作性能. 5.5 台面承受力矩（抽查） 6 检验.….
14
14
V
12
标志、包装和随行文件 7.1 标志. 7.2 包装. 7.3 随行文件
7
...............4
.............................
......................................
() JB/T 4370—2011
前創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4370—1996《回转工作台》，与JB/T4370—1996 相比主要技术变化如下：
表1参数I型H值作了适当调整；增加了工作台面垂直时，回转中心线对定位键定位侧面的偏移（本版的G7）
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：烟台环球机床附件集团有限公司。 本标准主要起草人：时述庆、初福春本标准所代替标准的历次版本发布情况为：
-JB/T 4370.1—1986; -JB/T 4370.2—1986; JB/T 4372.1—1986; -JB/T 4372.2—1986; -JB/T 4370—1996。
I JB/T 4370—2011
4精度检验
4.1精度检验中的线性尺寸和公差的单位为毫米（mm），角度的公差用角秒（”）表示。 4.2精度检验方法和检验工具精度应符合GB/T17421.1的规定。 4.3本标准所列出的精度检验项目顺序，并不表示实际检验次序。检验时，一般可按装拆检验工具和检验方便，按任意次序进行检验。 4.4可根据结构特点，按协议选择本标准中提出的部分项目进行检验。 4.5当实测长度与本标准规定的长度不同时，公差值应根据GB/T17421.1一1998中 2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005 mm 时，仍按0.005 mm 计。
G1
检验项目
工作台面的直线度
简图
00100
平尺
量块
专用表座
台面
公差
在300测量长度上为0.020（不允许中凸）
检验工具
平尺、量块、指示器、专用表座
检验方法
按 GB/T 17421.1一1998 中 5.2.1.2.1 的规定。 将指示器等分地固定在专用表座上，将表座放在平尺工作面上，各指示器测头下面垫上量块后对零，再将表座放
到工作台面任一直径上，垫上同一量块读数
误差以指示器读数的最大代数差值计。 注：工作台面直径等于和小于200mm时，至少2个指示器；直径大于200mm 时，至少4个指示器。
3 JB/T 4370—2011
检验项目
G2
工作台面对底平面的平行度
简图
公差
在300测量长度上为0.020
检验工具
量块、指示器
检验方法
按 GB/T 17421.1—1998 中 5.4.1.2.2 的规定。 将量块放在工作台面靠近边缘处。固定指示器，使其测头垂直触及量块，移动指示器沿工作台圆周检验检验位置在圆周上应不少于4点。 误差以指示器读数的最大差值计。 工作台面旋转任一角度（>90°），重复上述检验。
4 JB/T 4370—2011
G3
检验项目
工作台面的端面跳动
简图
公差
D≤500 0.020 D>500 0.030
检验工具
指示器
检验方法
按 GB/T17421.1—1998中 5.6.3.2的规定。 固定指示器，使其测头垂直触及工作台面靠近边缘处，旋转工作台检验。 误差以指示器读数的最大差值计。 I型和I型在立、卧两个位置检验。取两次检验结果的最大值计。
5
