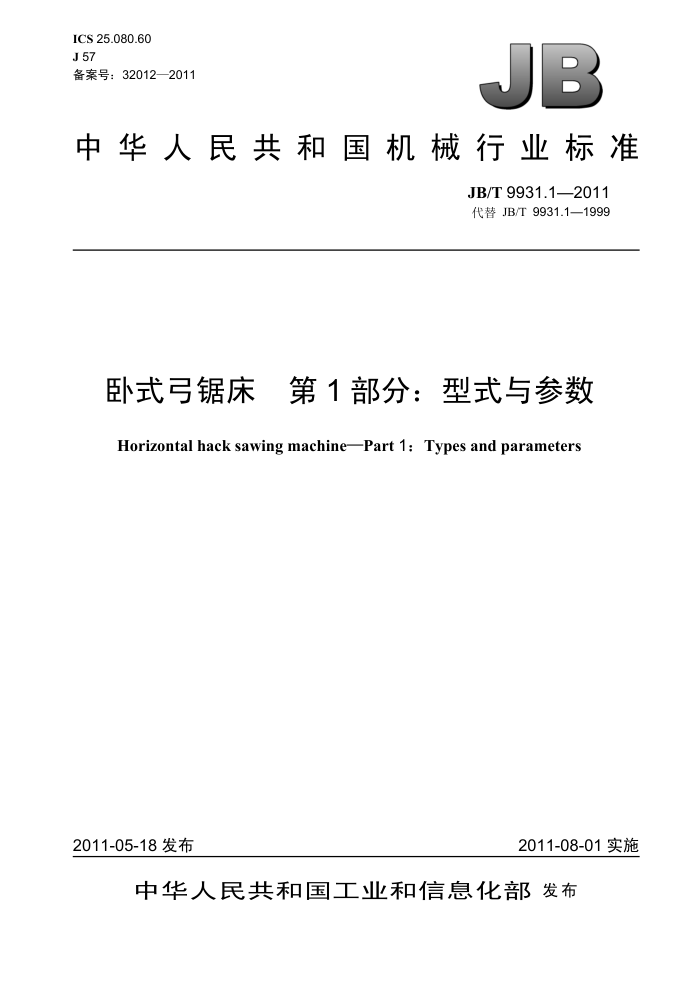

ICS 25.080.60 J 57 备案号：32012—2011
JB
中华人民共和国机械行业标准
JB/T 9931.1—2011 代替 JB/T 9931.1—1999
臣卧式弓锯床　第 1部分：型式与参数 Horizontal hack sawing machinePart 1: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 9931.1—2011
目 次
前言 1 范围.. 2 规范性引用文件 3 系列构成 4用途及性能. 4.1卧式弓锯床. 4.2自动卧式弓锯床 5参数.. 图1卧式弓锯床的系列构成.. 图 2卧式弓锯床型式
I1
..............
.. .......
.·················
......................................
...................................
.............................
................................
........................... JB/T 9931.1—2011
前言
JB/T9931《卧式弓锯床》分为三部分：一第1部分：型式与参数;
一第2部分：精度检验; 第3部分：技术条件。
本部分为JB/T9931的第1部分。 本部分按照 GB/T 1.1一2009 给出的规则起草。 本部分代替 JB/T 9931.1—1999《卧式弓锯床参数》，与 JB/T 9931.1一1999 相比主要技术变化如
下:
增加了第3章“系列构成”; -增加了第4章“用途及性能”
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分负责起草单位：湖南湖机国际机床制造有限公司、长沙锯床研究所。 本部分主要起草人：谢文忠、何青梅。 本部分所代替标准的历次版本发布情况为：
ZB J57 004.1—1988; -JB/T 9931.1—1999。
II JB/T 9931.1—2011
卧式弓锯床　第 1部分：型式与参数
1 范围
JB/T 9931 的本部分规定了卧式弓锯床的系列构成、用途及性能、参数。 本部分适用于新设计的冷锯金属的卧式弓锯床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6080.1　机用锯条　第1部分：型式与尺寸 GB/T25372一2010　金属切削机床　精度分级 JB/T 9931.2　卧式弓锯床　第2部分：精度检验
3系列构成
卧式弓锯床的系列构成如图1所示。
卧式弓锯床自动卧式弓锯床
卧式弓锯床系列构成
图 1卧式弓锯床的系列构成
4用途及性能
卧式弓锯床的型式如图2所示。
图2　卧式弓锯床型式 JB/T 9931.1—2011
4.1 卧式弓锯床
卧式弓锯床是基型系列，适用于矿山、石油、机械、汽车、桥梁、农机等制造业的单件或成批生产，
主要用来锯削黑色金属圆料、方料、型材和管材。该型机床的锯弓沿其支承导向件的导轨作往复运动而锯削工件，支承导向件在与水平方向成一定角度的范围内绕支承轴作摆动进给运动；机床具有无级调节的液压进给系统，能实现定压或定量进给；机床能作与材料轴线成90°角的直角锯断，也能作与材料轴线不成90°角的斜角锯断；机床精度应符合 JB/T 9931.2的规定；机床为 GB/T25372一2010中规定的VI级精度机床。 4.2自动卧式弓锯床
该型机床具有与相应基型系列相同的用途及性能（允许不具备斜角锯断功能），还具有自动工作循环，更适用于大批或大量生产。
该型机床除具备相应基型系列的结构特征外，还应具备： a）自动上（送）料、卸（出）料装置; b）自动夹料装置; c）自动定长装置; d）自动计数装置; e）根据需要可有数字控制装置。
5 参数
卧式弓锯床的参数如图2所示，应符合表1的规定
表1
单位为毫米 400
最大锯削直径D 锯条安装尺寸L (按 GB/T 6080.1) 安装锯条销钉直径d
160 350
200 400
250
320 575
450
500
600
700
10
10/12
8/10
8
2
