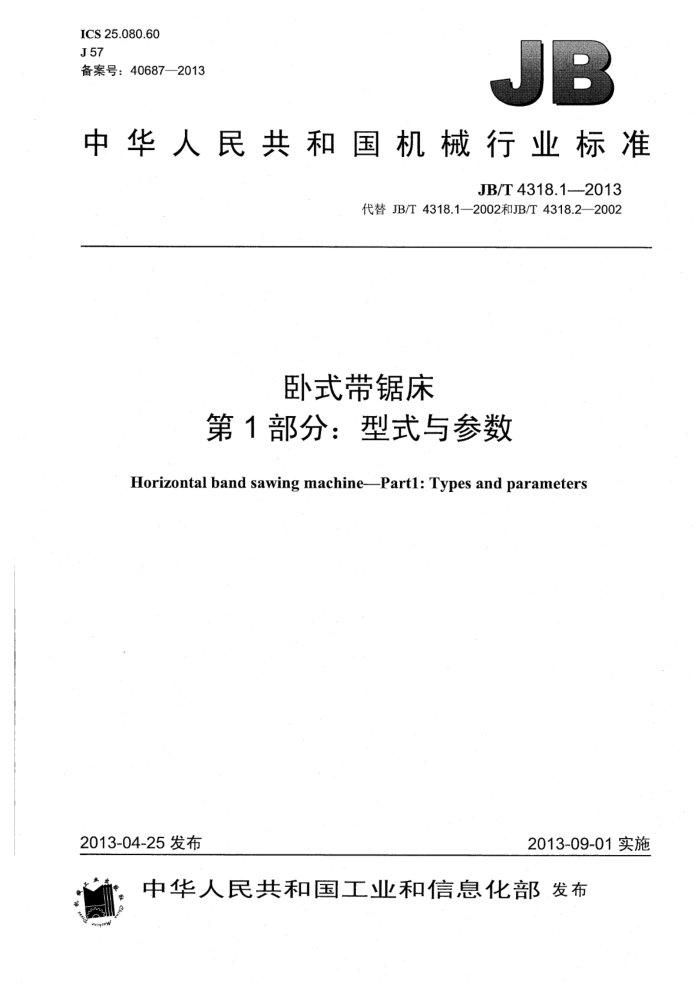

ICS25.080.60 J 57 备案号：40687—2013
中华人民共和国机械行业标准
JB/T4318.1--2013
代替JB/T4318.1—2002和JB/T4318.2—2002
卧式带锯床
第1部分：型式与参数
Horizontal band sawing machine--Partl: Types and parameters
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T4318.1—2013
次
目
前言范围.
1
2 规范性引用文件系列构成
3 4.
用途及性能. 4.1 卧式带锯床（铰链式） 4.2 数控卧式带锯床. 4.3 立柱卧式带锯床.. 4.4 数控立柱卧式带锯床.. 4.5 旋转卧式带锯床 4.6 数控旋转卧式带锯床， 5参数附录A（规范性附录）卧式带锯床产品型号 A.1 型号的表示方法， A.2 类代号. A.3 通用特性代号 A.4 组代号 A.5 系代号. A.6. 主参数. A.7 第二主参数.. A.8 重要改进顺序号 A.9 示例... 图1E 卧式带锯床系列构成... 图2卧式带锯床（铰链式）图3立柱卧式带锯床图A.1型号构成.. 表1卧式带锯床参数表2旋转卧式带锯床参数表A.1通用特性代号
L
...... JB/T4318.1--2013
前 言
JB/T4318《卧式带锯床》分为三个部分：
第1部分：型式与参数；第2部分：精度检验；
一第3部分：技术条件。 本部分为JB/T4318的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T4318.1—2002《卧式带锯床第1部分：系列型谱》和JB/T4318.2—2002《卧式
带锯床第2部分：参数》，与JB/T4318.1-2002和JB/T4318.2-2002相比主要技术变化如下：
将参数和系列型谱合并为一个部分，更改了标准名称；增加了“旋转卧式带锯床”类型（见第3章）；取消了“自动卧式带锯床”类型（见第3章）；修改了对卧式带锯床定义、主要结构特征、性能的描述（见第4章）；取消了表1中的最大锯削宽度（见第5章）；增加了表2“旋转卧式带锯床参数”（见第5章）；取消了“品种”安排；增加了附录A：卧式带锯床产品型号。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）·归口。 本部分起草单位：湖南湖机国际机床制造有限公司、浙江锯力煌锯床股份有限公司、浙江晨龙锯床
股份有限公司、上海斯汇明机械有限公司。
本部分主要起草人：叶钩、李新富、丁泽林、黄新国、何青梅。 本部分所代替标准的历次版本发布情况为：
JB/Z274-1986; JB/T4318.1—1996、JB/T4318.1--2002; JB4318—1986; -JB/T4318.2—1996、JB/T4318.2—2002。
Ⅱ JB/T4318.1—2013
卧式带锯床
第1部分：型式与参数
范围
JB/T4318的本部分规定了卧式带锯床的系列构成、用途及性能、参数。 本部分适用于新设计的卧式带锯床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21954.2-2008金属切割带锯条第2部分：特性和尺寸 GB/T25372—2010金属切削机床：精度分级 JB/T4318.2卧式带锯床第2部分：精度检验 JB/T4318.3卧式带锯床第3部分：技术条件
3系列构成
卧式带锯床的系列构成如图1所示，卧式带锯床型号表示应符合附录A的规定。
数控卧式带锯床
卧式带锯床 (铰链式)
(铰链式）
卧式带锯床系列构成
立柱卧式带锯床
数控立柱卧式带锯床
旋转卧式带锯床
数控旋转卧式带锯床
图1 卧式带锯床系列构成
4用途及性能
4.1卧式带锯床（铰链式）
卧式带锯床（铰链式）的型式如图2所示。 卧式带锯床是基型系列。适用于一般机械、汽车、轴承、钢铁、有色冶金、模具等制造行业的单件
和批量生产。主要用于锯切黑色和有色金属的圆料、方料、型材和管材。
机床为铰链式结构。锯架绕固定枢轴摆动，向下作垂直进给运动。与带有连续切削刃的环形金属带锯条回转运动共同完成锯削工作过程。 JB/T4318.1-2013
图2卧式带锯床（铰链式）
机床为GB/T21954.2—2010规定的V级精度机床，机床应符合JB/T4318.2和JB/T4318.3的规定。 机床一般具备下列主要结构特征和性能： a）具有主传动系统； b）具有速度可调节的进给系统； c）具有工件夹紧装置； d）具有金属带锯条张紧和导向装置； e）具有半自动或自动工作循环的功能。
4.2.数控卧式带锯床
机床具有与相应基型系列相同的用途和性能，适应于单件多品种或大批量多规格材料的锯削加工。 是一种装有程序控制系统的自动化机床，具有非常高的加工尺寸一致性、锯切生产效率和自动化程度，以及很高的设备柔性。
机床除具有相应基型系列的结构特征外，还应具备下列特征： a）机床控制系统能够逻辑地处理具有控制编码或有关符号指令规定的程序，并输出到功能执行部
件，完成智能化，自动化的锯切过程； b）具有单数控轴或多数控轴的联动控制： c）具有人机界面集成操作系统，能够实现数据输入，预置加工程序和加工参数信息显示。
4.3立柱卧式带锯床
立柱卧式带锯床的型式如图3所示。 立柱卧式带锯床是基型系列。适用于重型通用机械、钢铁、有色冶金、铸锻、石油化工、矿山机械、
船舶和金属结构等制造业的单件和批量生产。主要用于锯切尺寸较大的黑色和有色金属的圆料、方料、 型材和管材。
机床为立柱式结构，包括单立柱、双立柱和大龙门等结构型式。锯架沿立柱导轨移动作垂直进给运动，与带有连续切削刃的环形金属带锯条回转运动共同完成锯削工作过程。
2 JB/T4318.1-2013
图3·立柱卧式带锯床
机床为GB/T21954.2—2010规定的V级精度机床，机床应符合JB/T4318.2和JB/T4318.3的规定。 机床一般具备下列主要结构特征和性能： a）具有主传动系统； b）具有速度可调节的进给系统； c）具有工件夹紧装置； d）具有金属带锯条张紧和导向装置； e）具有半自动或自动循环的功能。
4.4数控立柱卧式带锯床
机床具有与相应基型系列相同的用途和性能，适应于单件多品种或大批量多规格材料的锯削加工。 是一种装有程序控制系统的自动化机床，具有非常高的加工尺寸一致性、锯切生产效率和自动化程度以及很高的设备柔性。
机床除具有相应基型系列的结构特征外，还应具备下列特征： a）机床控制系统能够逻辑地处理具有控制编码或有关符号指令规定的程序，并输出到功能执行部
件，完成智能化，自动化的锯切过程； b）具有单数控轴或多数控轴的联动控制； c）具有人机界面集成操作系统，能够实现数据输入，预置加工程序和加工参数信息显示。
4.5旋转卧式带锯床
机床具有与相应基型系列相同的用途和性能，主要用于斜角锯断。 机床除具有相应基型系列的结构特征外，还应具备下列结构特征： a）床身、锯架或工作台绕固定轴顺时针或逆时针方向旋转一定角度，实现斜角锯断。 b）具有旋转和角度定位锁紧装置。
4.6数控旋转卧式带锯床
机床具有与相应基型系列相同的用途和性能，适应于单件多品种或大批量多规格材料的锯削加工。 JB/T4318.1—2013
是一种装有程序控制系统的自动化机床，具有非常高的加工尺寸一致性、锯切生产效率和自动化程度以及很高的设备柔性。
机床除具有相应基型系列的结构特征外，还应具备下列特征： a）机床控制系统能够逻辑地处理具有控制编码或有关符号指令规定的程序，并输出到功能执行部
件，完成智能化，自动化的锯削过程； b）具有单数控轴或多数控轴的联动控制； c）具有人机界面集成操作系统，能够实现数据输入，预置加工程序和加工参数信息显示； d）机床具有旋转角度定位检测装置或角度数字控制功能。
5参数
5.1 卧式带锯床参数宜符合表1的规定。
表1.卧式带锯床参数 250 320 400 500 630 800 1000 1300 1600 2000 27.0 34.0 34.0 41.0 41.0 54.0 54.0 67.0 80.0 80.0
单位为毫米
最大锯削规格D 最小金属带锯条宽度B
（符合GB/T21954.2—2008的规定） 5.2旋转卧式带锯床参数宜符合表2的规定。
表2旋转卧式带锯床参数
单位为毫米
圆料D（90°）锯切宽度B（45°）
630 800 1000
250 320 400 500 ≤125 ≤160 ≤200 ≤250 ≤320 ≤400 ≤500
最大锯削规格
最小金属带锯条宽度B （符合GB/T21954.2—2008的规定）
41.0 41.0 54.0 54.0
27.0
34.0
34.0 JB/T4318.1--2013
附录A （规范性附录）
卧式带锯床产品型号
A.1型号的表示方法
型号由基本部分和辅助部分组成，中间用“”隔开，读作“之”。前者需统一管理，后者纳入型号与否由企业自定。型号构成如图A.1所示。
0 (0) A A A (X△) (O) / (@) (0)
企业代号其他特性代号重要改进顺序号第二主参数主参数系代号组代号通用特性代号类代号
注1：有“（）”符号的，可以是字母或数字，有内容时不带括号，无内容时则不表示。 注2：有“○”符号的，为大写的汉语拼音字母。 注3：有“△”符号的，为阿拉伯数字。 注4：有“”符号的，为大写的汉语拼音字母或阿拉伯数字，或者两者兼有。
图A.1型号构成
A.2类代号
锯床类代号用大写的汉语拼音字母G表示。
A.3通用特性代号
通用特性代号用大写的汉语拼音字母表示，代号见表A.1。
表A.1 通用特性代号
通用特性 高精度 精密 高速 数控 自动 半自动 旋转 复合 简式 轻型 重型
F
代号读音
G 高
M s K 密 速 控
z 自
B 半
x 旋 复 简 轻 重
Q
c
J
