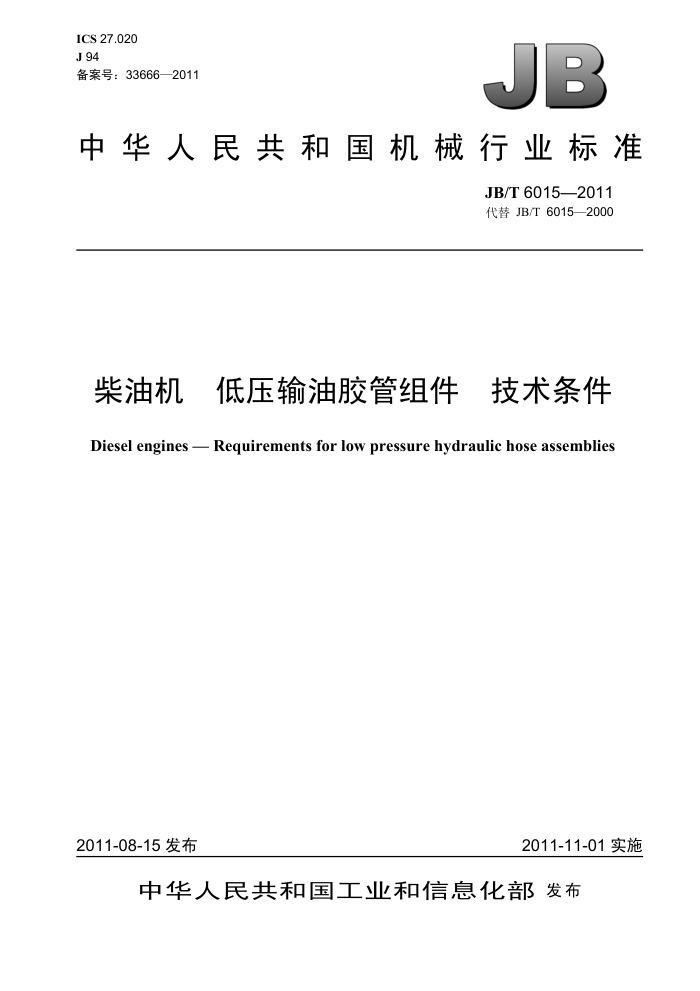

ICS 27.020 J 94 备案号：33666—2011
JB
中华人民共和国机械行业标准
JB/T 6015—2011 代替 JB/T 6015—2000
柴油机 低压输油胶管组件 技术条件
Diesel engines - Requirements for low pressure hydraulic hose assemblies
2011-11-01 实施
2011-08-15 发布
中华人民共和国工业和信息化部发布 JB/T 6015—2011
目 次
前言.
III
范围... 2 规范性引用文件. 3 结构型式 3.1总则... 3.2 A型胶管组件 3.3B型胶管组件.. 3.4 C 型胶管组件 3.5D型胶管组件
1
................
................
技术要求. 5 试验方法 5.1 胶管组件零件的检验 5.2 内径最小通过量试验. 5.3 拉脱试验， 5.4 耐压试验.. 5.5 爆破试验. 5.6 胶管组件内表面清洁度检验规则... 6.1 检验类别. 6.2 检验内容. 6.3 抽样检查方案
4
10 10
...................................
.................................
1
标志、包装、运输及贮存图1A型胶管组件, 图2铰接式衬管接头. 图3套筒图4B型胶管组件.. 图５球形式衬管接头. 图6外套螺母图 ７C型胶管组件图 8 内锥式衬管接头图 9 D型胶管组件... 图10 端面式衬管接头..
7
.............
.......................
..............
6
...............
..........................
......................... JB/T 6015—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替 JB/T 6015—2000《柴油机低压输油胶管组件技术条件》，与 JB/T 6015—2000 相比
主要技术变化如下：
修改了“规范性引用文件”中的引用标准（本版的第2章，2000 年版的第2章）; 删除了L1、L2（本版的图 1、图 4～图10及表 2、表 6、表 7、表 9、表10，2000年版的图 1、 图4～图 10 及表2、表6、表 7、表9、表 10); 修改了C型胶管组件的图样（本版的图 7、图8，2000 年版的图 7、图8); 修改了外套螺母的推荐材料（本版的表11，2000 年版的表11）; 修改了胶管的尺寸及技术要求的规定（本版的4.3，2000 年版的4.3）; -修改了清洁度的测定，直接引用标准GB/T 3821（本版的5.6，2000 年版的5.6); 一删除了对表13中的检验项目 5、15 的检验（本版的表13，2000 年版的表 13）; 修改了产品在正常贮存和运输情况下不致锈蚀的时间（本版的7.6，2000年版的7.6); 删除了附录 A（2000 年版的附录A）。
本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、临海市澳法管业公司、上海斯蒂奥车辆配件公司、浙江铁马
汽车零部件有限公司、浙江新柴股份有限公司。
本标准主要起草人：朱佳、瞿俊鸣、陈友金、王槐铨、罗鹤平、王以良、杜海明本标准所代替标准的历次版本发布情况为：
-JB/T 6015—1983;JB/T 6015—1992;JB/T 6015—2000。
III JB/T 6015—2011
柴油机低压输油胶管组件技术条件
1范围
本标准规定了柴油机低压输油胶管组件（以下简称胶管组件）的结构型式、技术要求、试验方法检验规则和标志、包装、运输及贮存。
本标准适用于气缸直径在200 mm以内的柴油机低压压扣式棉线编织或缠绕的胶管组件，以柴油、 机油为介质，其基本压力为1MPa～1.6 MPa，介质温度不高于120℃，使用时环境温度不低于-40℃。 2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699优质碳素结构钢 GB/T 2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3821中小功率内燃机清洁度测定方法
3结构型式
3.1　总则
胶管组件按其结构型式不同分为（特殊型式由供需双方商定)： A型- 铰接式; B 型——球形式; C 型——内锥式; D 型——端面式。
3.2A型胶管组件 3.2.1结构、组合尺寸
按图1、表1 及表2 的规定。
S
胶管组件长度
-铰接式衬管接头；2- 套筒；3- 一胶管。
图 1A型胶管组件 JB/T 6015—2011
表1 I 系列 B 11 12 14 15 (16) 18 25 30 32 34
单位为毫米
胶管内径 有效通径
II 系列 B 8
D 3 4 6 8 10 12 15 17 19
Sd 18 21
Sd 15 21 28 28 36 37
Di 8.2 10.2 14.2 16.2 18.2 20.2
D1 8.2 10.2 12.2 14.2 16.2 22.5 24.5 27.5 30.5
4.5 6 8 10 13 16 19 22 25 注：本标准中凡括号内规格不推荐使用（以下相同)。
16.5 16.5 20 23
23 (25)
27 30 42 48 52 56
一一
一
一
表 2
单位为毫米
胶管外径
套筒压扣后外径 di 无护套
胶管内径
无护套
带护套
带护套 11.4
11.2 *6. 14.2 *.. 16.7 87 18.7 07 24.2 1-5 27.2 1-5 31.2 1 5 34 1-5 37.2 *1-5
4.5 6 8 10 13 16 19 22 25 注：护套为外编钢丝护套。 示例： a）胶管内径为8mm，两端均为A型接头，胶管长度为400 mm 的胶管组件：
10.2 12.7 15 17 22.3 25.3 29.7 32.7 35.7
10 07 13 ±0.5 15.5 ±0.5 17.5 ±0.5 23 *1-4 26 *1+* 30 *1-4 33 *4 36 *1-4
13.5 16.2 18.2 23.3 26.3 30.8 33.8 36.8
胶管组件 JB/T 6015 A-A 8-400
b）外编钢丝护套的胶管内径为8mm，两端均为A型接头，长度为400 mm 的胶管组件：
胶管组件JB/T 6015A-A 8-400-T
2 JB/T 6015—2011
3.2.2↑ 铰接式衬管接头的结构、尺寸
按图2 及表 3 的规定。
其余 ?
=0.84 Sd
32/
R1
R2
金
Li
A
D,to-2 D2
00.14 L
0.1B 回0.05 两端面
@Φ20 : Φ0.2A
图 2 铰接式衬管接头
表3 di 4.5 5.6
单位为毫米
6
胶管内径 D
D1 8.2 10.2 12.2 18 8.2 7.6 12 23 42
d2 8 10
B 11 2 14 23(25)
Sd 18 21
D2 13 16
d 5.1 6.2
L 30 36
Li 15 19
4.5 6 8 10 13 16 19 22 25 示例: 直径Di为10.2mm的铰接式衬管接头：
6 7 8
3 4 6
8 14.2 21 10.2 9.6 14 26 45 10 15(16) 27 10 16.2 24 13.4 12.6 16 32 55 12 18 30 12 22.5 34 16.4 15.6 20 36 65 17 25 42 15 24.5 36 19.4 18.6 25 40 73 22 30 48 17 27.5 39 22.4 21.6 27 43 77 24 32 52 19 30.5 42 25.4 24.6 28 46 82 26 34 56
铰接式衬管接头　JB/T 6015-10.2
3.2.3 3套筒的结构、尺寸
按图3及表 4 的规定。
其余
R
D
D
6.3/
s C×45°
3
I
图 3套筒
3 JB/T 6015—2011
表4 d 12.5 15.5 18 20 26 29 33 36 39
单位为毫米 R 1.5 1.5 1.5 1.5 2.5 2.5 3 3
胶管内径 4.5
D 10.5 13.5 16 18 24 27 31 34 37
D1 6 7 9 11 14 17 20 23 26
L1 1 1.2 1.7 2 2.5 2.5 2.5 2.5 2.5
L 13 17 21 24 30 34 37 40 43
c 0.5 0.5 0.5 0.5 0.5 0.5 1 1 1
6 8 10 13 16 19 22 25 示例: 胶管内径为 8mm 的套筒：
3
套筒 JB/T 6015-8
3.3B型胶管组件 3.3.1 结构、组合尺寸
按图 4、表2 及表 5 的规定。
SR
胶管组件长度
1——胶管；2——套筒；3——外套螺母；4——球形式衬管接头。
图 4 4B型胶管组件
表5 SR 4.3 5.25
单位为毫米 D1 M10×1 M12 X 1.25 M16X1.5 M20 X 1.5 M22 X 1.5 M24 X 1.5
胶管内径 4. 5
有效通径D
s
3 4 6 8 10 12
1o-B
18-8.1 24 -021 30 -021 34 0.21 36 -821
6 8 10 13 16
7 9 10 11
4 JB/T 6015—2011
表5 (续)
胶管内径
有效通径 D
SR 12.5 14 15.5
D1 M27 X 1.5 M30 X 1.5 M33 X 1.5
s
41-025 46 0.25 50 0.25
19 22 25
15 17 19
示例: a）胶管内径为 10 mm, 一端为 A 型、另一端为 B 型接头，胶管长度为 300 mm 的胶管组件:
胶管组件 JB/T 6015 A-B 10-300
b）外编钢丝护套的胶管内径为8 mm，两端均为 B 型接头，长度为 300 mm 的胶管组件：
胶管组件JB/T 6015B-B8-300-T
3.3.2 球形式衬管接头的结构、尺寸
按图 5 及表6 的规定
其余 6.3
SR 合
R1
来
X
0 cn
a
D
Q Φ20 : $0.2A
O$20 : 0.2A
L
图 5 球形式衬管接头
表6 di 4.5 5.6 7.6 9.6 12.6 15.6 18.6 21.6 24.6
单位为毫米 L 25 30 37 42 49 54 61 65 70
胶管内径 有效通径 D 4.5
d2 7 8 11 15 17 19 22 25 28
ds 8.6 10.5 14 18 20 22 25 28 31
SR 4.3 5.25 7 9 10 11 12.5 14 15.5
d
3 4 6 8 10 12 15 17 19
5.1 6.2 8.2 10.2 13.4 16.4 19.4 22.4 25.4
6 8 10 13 16 19 22 25 示例: 胶管内径为8mm的球形式衬管接头：
球形式衬管接头JB/T6015-8
5
