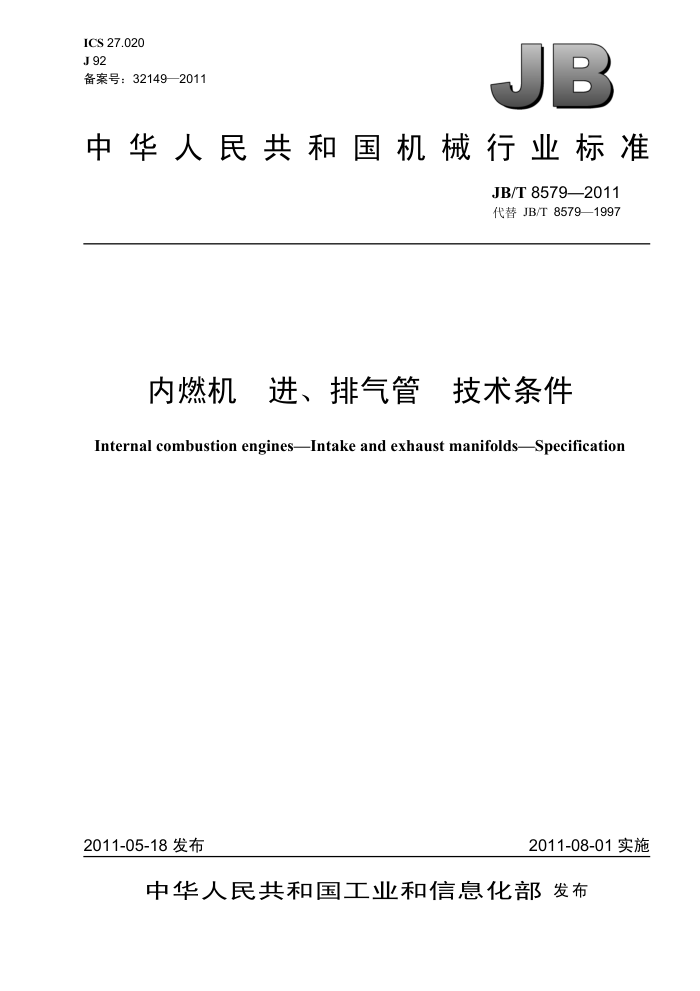

ICS 27.020 J 92 备案号：32149—2011
B
中华人民共和国机械行业标准
JB/T 8579—2011 代替 JB/T 8579—1997
内燃机进、排气管 技术条件 Internal combustion engines-Intake and exhaust manifoldsSpecification
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 8579—2011
目 次
前言，
. III
范围.… 2 规范性引用文件. 3 技术要求. 3.1 总则..…. 3.2 材料和力学性能. 3.3 密封性.. 3.4 铸件的铸造缺陷及外观质量 3.5 尺寸公差 3.6 形状和位置公差 3.7 表面粗糙度. 3.8 金相组织 3.9 清洁度. 3.10 表面处理
1
.................
... 2
试验方法.
4 4.1 力学性能. 4.2 硬度 4.3 密封性 4.4 铸件的铸造缺陷及外观质量.… 4.5 尺寸公差..… 4.6 形状和位置公差 4.7 表面粗糙度， 4.8金相组织.. ..清洁度 4.10表面处理质量. 5检验规则 6标志、包装、运输、贮存表1　进、排气管加工表面的表面粗糙度值.……
.
.................................
....................................
3
....3
..
................................
.................................
3
.....2 JB/T 8579—2011
前言
本标准代替JB/T8579一1997《内燃机进、排气管 技术条件》。 本标准与JB/T8579一1997相比，主要变化如下：
修改了标准适用范围; 引用标准名称有变化; -增加了铸造铝合金材料；增加了密封性要求; -增加了金相组织要求; 增加了清洁度要求; -增加了表面处理要求; 一修改了尺寸公差检验量具的精度要求; -编辑性修改了标准格式。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口，本标准起草单位：上海内燃机研究所、河南西峡汽车水泵有限公司。 本标准主要起草人：赵明好、冯长虹、崔晓蕾。 本标准所代替标准的历次版本发布情况为：
JB/T 8579—1997
II JB/T 8579—2011
内燃机、进、排气管技术条件
1范围
本标准规定了内燃机进、排气管的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于气缸直径不大于200 mm 的往复活塞式内燃机铸造进、排气管。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T197普通螺纹 公差（GB/T 197—2003，ISO 965-1：1998，MOD) GB/T 228金属材料室温拉伸试验方法（GB/T228—2002，eqvISO 6892：1998) GB/T 231.1　金属材料 布氏硬度试验　第1部分：试验方法（GB/T231.1—2009,ISO6506-1:2005
MOD)
GB/T 1031产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T 1173 铸造铝合金（GB/T 1173—1995，neq ASTMB26：1992) GB/T1184形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T 1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1计数抽样检验程序第 1 部分：按接收质量限（AQL）检索的逐批检验抽样计划
(GB/T 2828.1—2003，ISO 2859-1: 1999，IDT)
GB/T3821　中小功率内燃机清洁度测定方法 GB/T 6060.1表面粗糙度比较样块　铸造表面（GB/T 6060.1—1997，eqvISO2632-3：1979） GB/T 6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T 6060.2一2006，ISO
2632/1: 1985， MOD)
GB/T6414—1999铸件尺寸公差与机械加工余量（eqvISO8062：1994） GB/T 730755°非密封管螺纹（GB/T 7307—2001，eqvISO 228-1：1994) GB/T 9439 灰铸铁件（GB/T 9439—2010，ISO 185：2005，MOD） JB/T 4403蠕墨铸铁件
3技术要求 3.1总则
进、排气管应按经规定程序批准的产品图样和技术文件制造， 3.2材料和力学性能 3.2.1进、排气管可用灰铸铁、铸造铝合金等材料，灰铸铁牌号应不低于GB/T9439中所规定的HT150; 铸造铝合金按GB/T1173的规定；也可采用其他材料，其材料成分和力学性能应符合产品图样和技术文件的规定。 3.2.2进、排气管与气缸盖接合面的硬度应符合产品图样和技术文件的规定。 3.3密封性
进、排气管密封性应符合产品图样和技术文件的规定。
I JB/T 8579—2011
4　试验方法 4.1力学性能 4.1.1进、排气管的抗拉强度试验用试棒应符合 GB/T 9439、GB/T 1173或 JB/T 4403 的规定。 4.1.2　试验方法按 GB/T 228 的规定 4.2硬度 4.2.1检验部位：进、排气管大小法兰处。 4.2.2试验方法按 GB/T 231.1 的规定。 4.3密封性
按产品技术文件规定的方法检验。 4.4铸件的铸造缺陷及外观质量
铸件的铸造缺陷及外观质量由目测检验。 4.5尺寸公差
进、排气管的螺纹尺寸公差采用相应等级的螺纹量规检验，其余的尺寸公差应用高于尺寸精度等级的量具检验。 4.6形状和位置公差
形状和位置公差按GB/T1958 的规定进行测量。 4.7表面粗糙度 4.7.1铸件的表面粗糙度用符合 GB/T6060.1 规定的铸件表面粗糙度样块进行比较 4.7.2加工表面的表面粗糙度可采用表面粗糙度仪或按 GB/T 6060.2 规定的表面粗糙度比较样块进行检验。 4.8金相组织
用金相显微镜按 GB/T 9439、GB/T 1173或 JB/T 4403规定的方法检验 4.9清洁度
按GB/T3821规定的方法检验。 4.10表面处理质量
按产品技术文件规定的方法检验。 5检验规则 5.1产品必须经制造厂质量检验部门检验合格并签发产品合格证后方可入库和出厂。 5.2　出厂检验项目按3.2～3.7的规定进行检验。 5.3型式试验项目按 3.2～3.10 的规定。有下列情况之一时应进行型式试验：
a）产品定型鉴定时; b）产品结构、材料、工艺有较大改变时; c）正常生产1年以后; d）长期停产后恢复生产时; e）出厂检验或用户抽验与上次型式试验有较大差异时； f）上级部门要求型式试验时
5.4抽样方案按 GB/T 2828.1 的规定或由供需双方商定。 6标志、包装、运输、贮存 6.1进、排气管上应标明：
a）制造厂厂标或商标; b）产品型号或代号。
3
