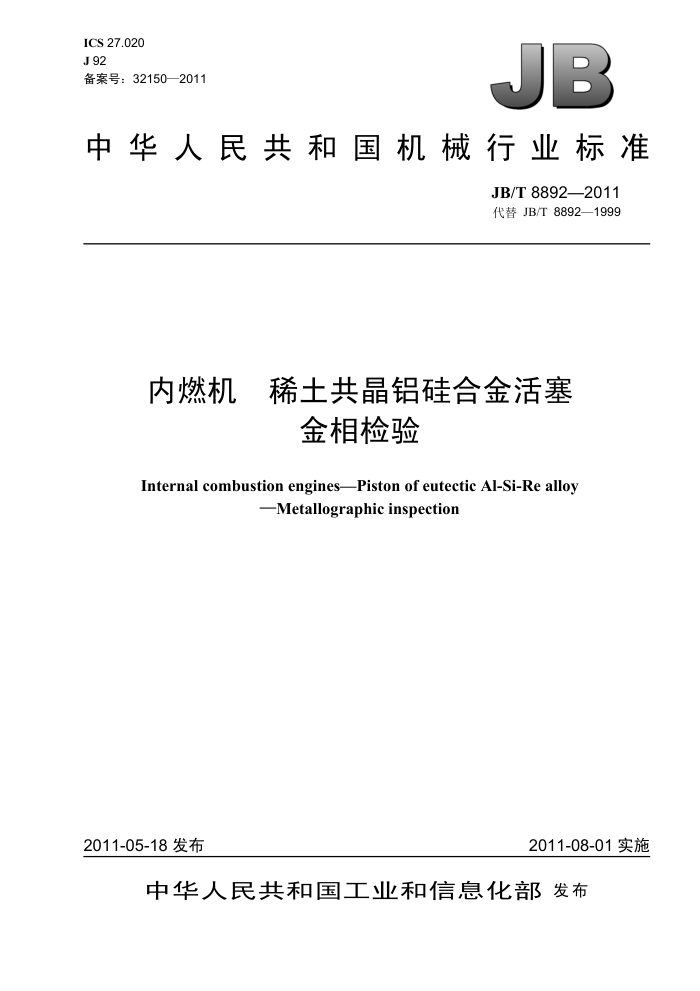

ICS 27.020 J 92 备案号：32150—2011
B
中华人民共和国机械行业标准
JB/T 8892—2011 代替 JB/T 8892—1999
内燃机 稀土共晶铝硅合金活塞
金相检验
Internal combustion enginesPiston of eutectic Al-Si-Re alloy
-Metallographic inspection
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 8892—2011
目 次
前言，
.. III
范围... 规范性引用文件.
1
2 3 技术要求..
3.1显微组织.. 3.2 宏观组织． 4　检验与评定方法.…. 4.1显微组织的检验与评定 4.2宏观组织的检验与评定 5金相组织的评级..…. 5.1 显微组织的评级. 5.2 宏观组织的评级
.......................
..............................
................... JB/T 8892—2011
前言
本标准代替JB/T8892一1999《内燃机稀土共晶铝硅合金活塞 金相检验》。 本标准修订时对原标准作了编辑性修改，主要技术内容没有变化。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、安徽华祥实业有限公司、湖南江滨机器（集团）有限责任公
司、山东滨州渤海活塞股份有限公司。
本标准主要起草人：崔晓蕾、杨煜、喻本海、姜殿昌、苏晴华。 本标准所代替标准的历次版本发布情况为：
-JB/T 8892—1999。
II JB/T 8892—2011
内燃机、稀土共晶铝硅合金活塞金相检验
1范围
本标准规定了稀土共晶铝硅合金（简称66-1合金）活塞经热处理后的金相组织的技术要求、检验与评定方法和评级。
本标准适用于气缸直径不大于200 mm的往复式内燃机稀土共晶铝硅合金活塞金相组织的检验。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T 6289—2005　内燃机　铸造铝活塞　金相检验 3技术要求 3.1显微组织 3.1.1铝硅稀土化合物
铝硅稀土化合物呈粒状、块状及条状，分布于α-固溶体及硅共晶组织之上。按表1和铝硅稀土化合物显微组织级别图评定，1级～4级合格，大于4级不合格。 3.1.2α-固溶体及其硅的共晶组织
应为细小的α-固溶体和硅的共晶组织，共晶硅应是小颗粒状及细小条状，不得有明显变质不良的条状硅、大块的初晶硅或粗大的α-固溶体存在，更不允许有过烧及裂纹等现象出现。按 JB/T 6289一2005 中的第三组图片评定，1级～4级合格，大于4级不合格。 3.1.3鱼骨状铁相夹杂物
允许有适量均匀分布的鱼骨状铁相夹杂物，但不得有较多的大块或集中分布的鱼骨状铁相夹杂物存在。按 JB/T6289一2005 中的第六组图片评定，1级～4级合格，大于 4级不合格。 3.2宏观组织
宏观组织缺陷按 JB/T 6289一2005 中的第一组图片及第二组图片评定，1级～4 级合格，大于 4 级不合格。 4检验与评定方法 4.1显微组织的检验与评定
按 JB/T 6289—2005 中 3.2 的规定。 4.2宏观组织的检验与评定
按 JB/T 6289—2005 中 3.1 的规定。 5金相组织的评级 5.1显微组织的评级 5.1.1铝硅稀土化合物的评级
铝硅稀土化合物的评级在放大100倍下按级别图进行检查和评定，其各级说明见表1。
1 JB/T 8892—2011
表1 铝硅稀土化合物
级别
图号图1 图2 图3 图4 图5 图6
铝硅稀土化合物呈粒状及细小块状，分布均匀铝硅稀土化合物呈小块状，少量细条状，分布均匀铝硅稀土化合物呈条状，部分块状，分布较均匀铝硅稀土化合物呈条状，最长为0.15mm，数量不得超过3根，少量呈块状，分布尚均匀铝硅稀土化合物呈长条状分布铝硅稀土化合物呈大量较长条状分布
1
2 3 4 5 6
5.1.2α-固溶体及其硅的共晶组织的评级
按 JB/T 6289—2005 中 4.2.1 的规定。 5.1.3鱼骨状铁相夹杂物的评级
按 JB/T 6289—2005 中 4.2.4 的规定。 5.2宏观组织的评级
按 JB/T 6289—2005 中 4.1 的规定
铝硅稀土化合物显微组织级别图（100X）
0
图11级
图22级
2 JB/T 8892—2011
图33级
图44级
图55级
