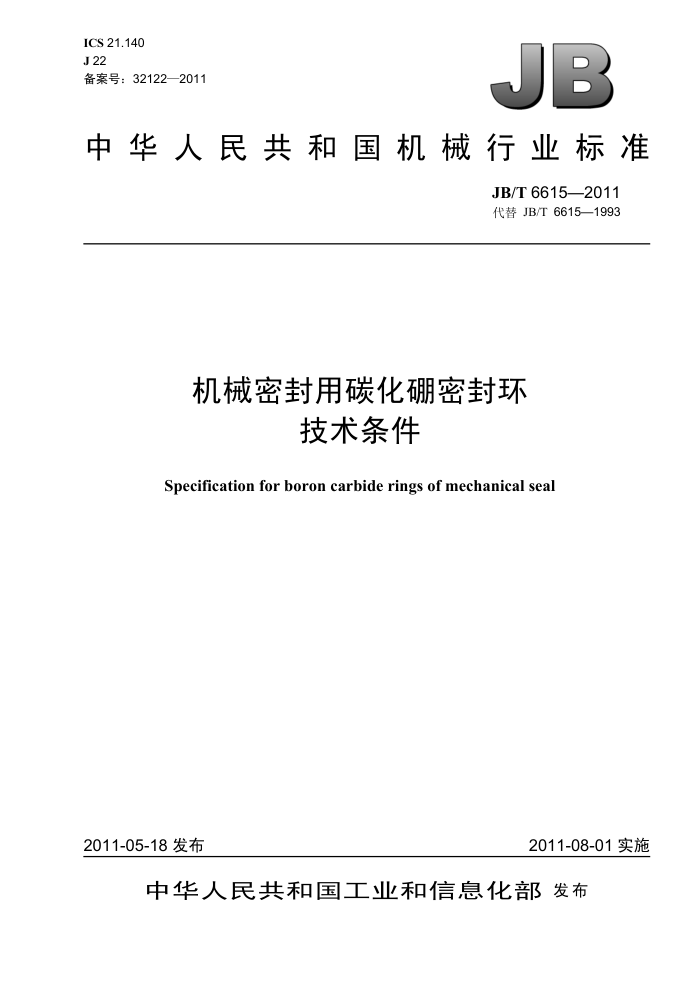

ICS 21.140 J 22 备案号：32122—2011
B
中华人民共和国机械行业标准
JB/T 6615—2011 代替 JB/T 6615—1993
机械密封用碳化硼密封环
技术条件
Specification for boron carbide rings of mechanical seal
2011-08-01实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 6615—2011
目 次
前言
. III
范围.. 规范性引用文件.…….
1 2
.....
................................
...............................
.......................
3技术要求... 4 试验方法. 5 检验规则.
..........................
............................
...................
标志、包装、运输和贮存
6
.................... JB/T 6615—2011
前言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准代替JB/T6615一1993《机械密封用碳化硼密封环技术条件》，与JB/T 6615一1993相比主要
技术变化如下：
修改了规范性引用文件，所列标准均现行有效; -出厂检验项目增加了体积密度、显气孔率； -修改了碳化硼的硬度指标。
一
本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准负责起草单位：中国船舶重工集团公司第七○四研究所、合肥通用机械研究院。 本标准主要起草人：孙卫平、陈文毅、马群南、姚黎明。 本标准所代替标准的历次版本发布情况为：
JB/T 6615—1993。
II JB/T 6615—2011
机械密封用碳化硼密封环技术条件
1范围
本标准规定了机械密封用碳化硼密封环的技术要求、试验方法、检验规则和包装、运输和贮存等内容。 本标准适用于热压碳化硼密封环（以下简称碳化硼密封环）。工作条件为压力不大于6.3MPa，温
度在-20℃～200℃的水、油类、有机溶剂、强酸强碱及带有固体颗粒的介质 2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 230.1金属材料洛氏硬度试验第 1部分：试验方法（A、B、C、D、E、F、G、H、K、 N、T标尺)
GB/T 1184一1996　形状和位置公差　未注公差值 GB/T 2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 JB/T 7993碳化硼化学分析方法
3技术要求 3.1碳化硼密封环应符合本标准的规定，并按经规定程序批准的图样及技术文件制造 3.2碳化硼密封环的化学成分应符合表1的规定。
表1
质量分数 (%) ≥95 ≤3 2
化学成分
碳化硼含量
游离碳含量
游离硼含量
3.3碳化硼密封环主要物理力学性能应符合表2的规定 3.4碳化硼密封环不允许有裂纹、夹杂等影响使用性能的缺陷。 3.5碳化硼密封环密封端面平面度不大于0.0009mm，表面粗糙度值Ra不大于0.2μm。 3.6碳化硼密封环与辅助密封圈接触部位的表面粗糙度值Ra不大于3.2 μm。 3.7碳化硼密封环密封端面对与辅助密封圈接触的端面平行度为GB/T1184一1996中规定的7级公差。 3.8碳化硼密封环密封端面与辅助密封圈接触的外圆或内孔的垂直度按GB/T1184一1996中规定的7级公差。 3.9碳化硼密封环与辅助密封圈接触的外圆或内孔尺寸公差带为 h8 或H8。
1 JB/T 6615—2011
表 2
项目体积密度硬度显气孔率抗压强度弹性模量膨胀系数热震稳定性
性能指标 ≥2.35 g/cm3 ≥90 HRA
≤0.3% ≥180 MPa 2.96 X 10 MPa 4.5 ×10-6/℃
≥5 次
4　试验方法 4.1 碳化硼密封环的化学成分按JB/T 7993规定的方法测定。 4.2碳化硼密封环的体积密度和气孔率按 GB/T 2997 规定的方法测定。 4.3碳化硼密封环的表面硬度按 GB/T 230.1 规定的方法测定。 4.4碳化硼密封环的抗压强度按有关标准的规定。 4.5热震稳定性测定方法是将碳化硼密封环毛坏加热至800℃，然后放入室温流动冷水中，连续反复5 次不得有裂纹。每次检验取样3件。 4.6碳化硼密封环的平面度采用I级平面平晶和单色光源的干涉法或其他光学仪器进行检查， 4.7 碳化硼密封环表面粗糙度用粗糙度测量仪测量，也可用样块比较法检查。 4.8用直观法检查碳化硼密封环表面质量。 5检验规则 5.1 碳化硼密封环经生产厂质量检验部门检验合格后方能出厂。 5.2出厂检验项目为体积密度、硬度、显气孔率、尺寸公差、几何公差、外观质量。 5.3有下列情形之一时，应对 3.2 和3.3 中的项目进行检验。
a）产品转厂生产; b）生产工艺、原材料成分等有改变; c）连续生产满5年; d）停产时间超过18个月； e）出厂检验结果与上次型式检验结果有较大差异; f）上级质量监督机构要求进行检验。
5.4碳化硼密封环产品按GB/T 2828.1一2003中规定的一次抽样方案抽样检查，特殊检查水平S-4，接收质量限（AQL）为4.0。 6标志、包装、运输和贮存 6.1碳化硼密封环的非工作面应注明制造厂商标或代号、型号等字样 6.2碳化硼密封环的包装应保证其在运输和贮存过程中不致损伤。 6.3碳化硼密封环包装箱（盒）外醒目处应有“小心轻放”等字样，箱内应有装箱清单，其上应注明：
a）制造厂名称或商标； b）产品名称及型号规格; c）批号; d）数量和重量; e）标准编号;
2 JB/T 6615—2011
f）出厂日期。 6.4　产品出厂应附有合格证。 6.5 ，产品应贮存在清洁、干燥的仓库内。
3
