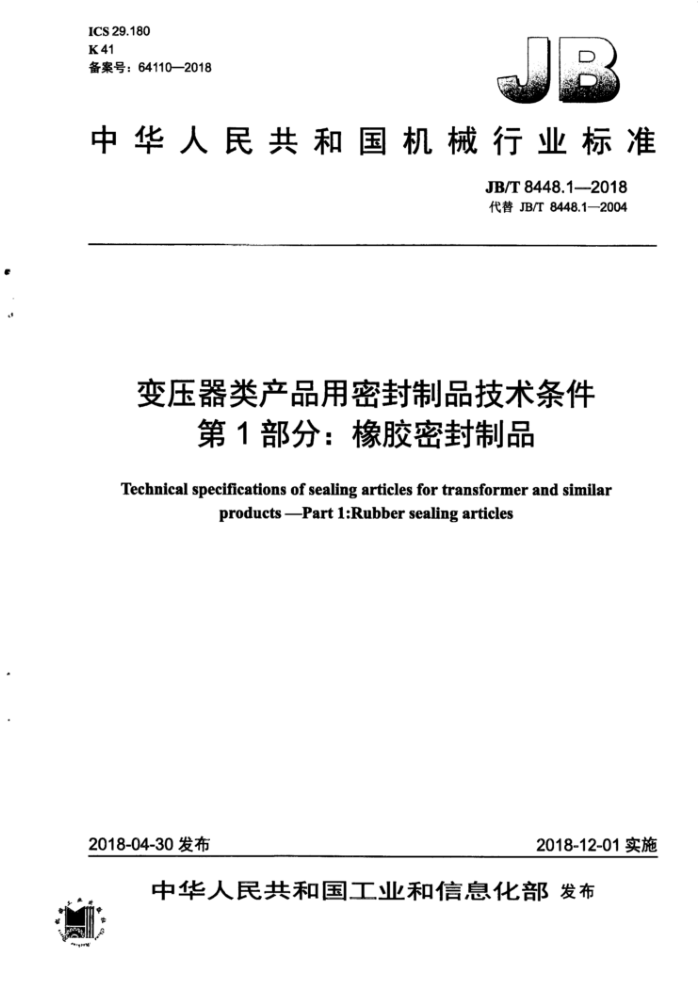

ICS 29.180 K41 备案号：64110—2018
中华人民共和国机械行业标准
JB/T 8448.1—2018 代替 JB/T 8448.1—2004
变压器类产品用密封制品技术条件
第1部分：橡胶密封制品
Technical specifications of sealing articles for transformer and similar
products -Part 1:Rubber sealing articles
2018-04-30发布
2018-12-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
变压器类产品用密封制品技术条件
第1部分：橡胶密封制品
JB/T 8448.1-2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字 2018年12月第1版第1次印刷
定价：15.00元
*
书号：15111·15205 网址：http: //www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T 8448.1—2018
目 次
前言 1 范围 2规范性引用文件 3术语和定义， 4适用的温度条件 5技术要求 5.1外观质量及尺寸公差 5.2性能指标.. 6试验分类及项目 6.1试验分类， 6.2例行试验， 6.3型式试验 7试验要求及试验方法 7.1取样. 7.2 例行试验 7.3 型式试验. 7.4不合格品判定. 8标志、包装、运输、贮存及其他要求 8.1标志. 8.2 包装. 8.3运输.. 8.4贮存. 8.5其他要求. 附录A（资料性附录） 密封制品使用时的注意事项，附录B(规范性附录) 密封制品与变压器油相容性试验方法. B.1样件处理设备 B.2 样件试验设备及要求. B.3 试验程序.
2
08000000
X
8
表 1 密封制品适用的温度条件表2硫化橡胶性能指标 JB/T 8448.12018
前言
JB/T8448《变压器类产品用密封制品技术条件》分为两个部分：一第1部分：橡胶密封制品；一第2部分：软木橡胶密封制品。 本部分为JB/T8448的第1部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T8448.12004《变压器类产品用密封制品技术条件第1部分：橡胶密封制品》，
与JB/T8448.1一2004相比主要技术变化如下：
一对规范性引用文件进行了相应的修改； -对术语和定义进行了修改； -将使用条件改为适用的温度条件，并单独作为一章，同时对内容进行了完善； -补充了密封材料种类，修改和完善了原密封材料的性能指标； -补充了型式试验项目、试验要求和试验方法； -修改了附录 A 和附录 B 的有关内容。 本部分由中国机械工业联合会提出。 本部分由全国变压器标准化技术委员会（SAC/TC44）归口。 本部分起草单位：沈阳变压器研究院股份有限公司、江苏神马电力股份有限公司、西安向阳航天材
料股份有限公司、阳海龙密封复合材料有限公司、明珠电气股份有限公司、特变电工沈阳变压器集团有限公司、保定天威保变电气股份有限公司、特变电工衡阳变压器有限公司、广东中鹏电气有限公司。
本部分主要起草人：林然、张晓蓉、郭建、祝海峰、周淑娟、蔡定国、姜合、王文英、谢文英、周月梅。
本部分所代替标准的历次版本发布情况为：
-JB/T 8448.1-1996、JB/T 8448.1-2004。
1I JB/T 8448.1-2018
变压器类产品用密封制品技术条件第1部分：橡胶密封制品
1范围
JB/T8448的本部分规定了油浸式变压器类产品用橡胶密封制品的术语和定义、适用的温度条件、 技术要求、试验分类及项目、试验要求及试验方法、标志、包装、运输、贮存及其他要求。
本部分适用于采用符合GB2536规定的矿物绝缘油为绝缘介质的油浸式变压器类产品及其配套组件用橡胶密封制品（以下简称密封制品）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤型、直角形和新月形试样） GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法 GB2536电工流体变压器和开关用的未使用过的矿物绝缘油 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T3452.1一2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差 GB/T3452.2一2007液压气动用O形橡胶密封圈第2部分：外观质量检验规范 GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3672.1一2002橡胶制品的公差第1部分：尺寸公差 GB/T5654液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量 GB/T 5719 橡胶密封制品词汇 GB/T 5721 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T7759.1一2015硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条
件下
GB/T7759.2一2014硫化橡胶或热塑性橡胶压缩永久变形的测定第2部分：在低温条件下 GB/T 7762 2硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T9881橡胶术语 GB/T 15256 硫化橡胶或热塑性橡胶低温脆性的测定（多试样法） HG/T 3090 模压和压出橡胶制品外观质量的一般规定
3术语和定义
GB/T5719和GB/T9881界定的以及下列术语和定义适用于本文件。
3.1
耐变压器油性能 performance of anti-transformer-oil 在规定的条件下，密封制品经变压器油浸泡后，某些性能的变化。
1 JB/T 8448.1---2018
3.2
与变压器油相容性compatibilitywith transformer oil 在规定的条件下，密封制品与变压器油对各自性能的相互影响。 注：如果相互影响的程度在规定范围之内，则表明密封制品与变压器油相容。
适用的温度条件
1
密封制品适用的温度条件见表1。
表1密封制品适用的温度条件
适用的温度范围
橡胶材料名称丁腈基橡胶 1 丁腈基橡胶2 丙烯酸酯橡胶1 丙烯酸酯橡胶2
℃ -30~105 -45~105 -30~150 -40~150 -10~200 -60~200 30~105
氟橡胶氟硅橡胶低介损减振橡胶
注：适用的温度指的是所接触介质（如钢板、瓷和绝缘油）的温度。
5技术要求
5.1外观质量及尺寸公差 5.1.1密封制品工作表面应平整、光滑，不允许有影响产品性能的气泡、杂质、胶瘤等缺陷。0形密封圈的外观质量还应符合GB/T3452.2一2007中N级的规定，其他类型产品应符合HG/T3090的要求，或者应符合用户图样或合同的规定。 5.1.2除0形密封圈尺寸公差应符合GB/T3452.1一2005中G系列的规定外，其他密封制品的尺寸公差应符合GB/T3672.12002中M3、E3、EC3、L3、ST3、SW3等级别的规定，或者应符合用户图样及合同的规定。 5.2 性能指标
硫化橡胶性能应符合表2的规定。如果对硫化橡胶性能另有要求，则供需双方应协商确定。
表2 硫化橡胶性能指标
性能指标丙烯酸酯橡胶
丁腈基橡胶
序号
项目
丁腈基 丁腈基 丙烯酸酯 丙烯酸酯 氟橡胶 氟硅 低介损减
橡胶 振橡胶
橡胶1 橡胶2 橡胶1 橡胶2 70± 5 70±5 70±5 70±5 70±5 70±5 70±5 ≥15 ≥12 ≥12 ≥10 ≥10 ≥7 ≥12
邵氏硬度（A）拉伸强度MPa
2
2 JB/T 8448.1--2018
6试验分类及项目
6.1试验分类
胶料或密封制品的试验分为例行试验和型式试验。 例行试验：对每一批胶料或密封制品均应进行的试验。 型式试验：对每一类胶料所进行的定期抽样全部性能试验，用其验证该类胶料或用该类胶料在同一
时期生产的密封制品是否均满足除例行试验外所规定的全部性能试验。 6.2例行试验
例行试验项目包括：
外观质量检查（见7.2.1）；一尺寸及偏差的抽样检验（见7.2.2)；硬度试验（见7.2.3)； -拉伸强度试验（见7.2.4）；撕裂强度试验（见7.2.5）；拉断伸长率试验（见7.2.6); 热空气压缩永久变形测定（见7.2.7)。
6.3型式试验
型式试验项目包括：
低温脆性试验（见7.3.1)；低温空气压缩永久变形测定（见7.3.2)；热空气老化试验（见7.3.3)； -浸变压器油压缩永久变形测定（见7.3.4)； -耐变压器油性能试验（见7.3.5）；与变压器油相容性试验（见7.3.6)；耐臭氧龟裂静态拉伸试验（见7.3.7）。
正常生产时，型式试验应每年进行一次。另外，有下列情况之一时，则须进行型式试验：
新产品或常规产品转厂生产的试制定型鉴定：常规产品的材料、工艺有较大改变，且可能影响产品性能；一产品长期停产后又恢复生产；例行试验结果与上次型式试验结果有较大差异；原材料制造单位变化。
7试验要求及试验方法
7.1取样
对采用相同材料、相同工艺条件生产的胶料（半成品）以不多于1000kg为一批；对采用同一批胶料制造的同一规格密封制品以不多于5000件为一批。
样本应取自同一批胶料或密封制品。若不能直接从密封制品上直接取样，可从制作该密封制品的同种胶料、且采用与密封制品相同的硫化条件的橡胶中取样。
4
