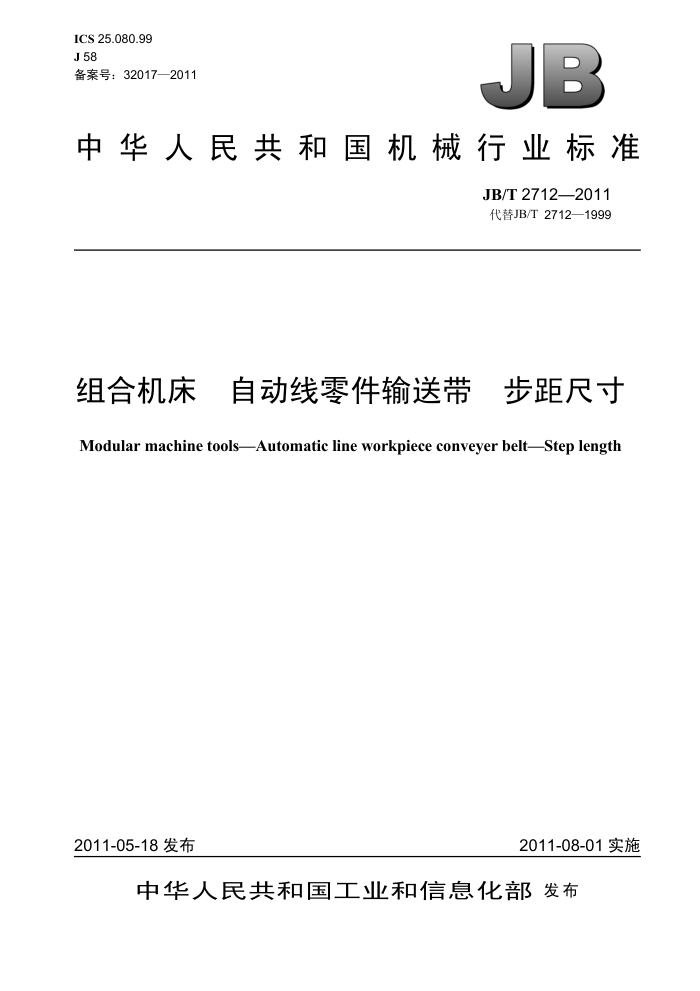

ICS 25.080.99 J58 备案号：32017—2011
JB
中华人民共和国机械行业标准
JB/T 27122011 代替JB/T 2712—1999
组合机床 自动线零件输送带 步距尺寸
Modular machine toolsAutomatic line workpiece conveyer beltStep length
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 2712—2011
目 次
前言.……. 1 范围.….
.I1
..........................
....................
步距尺寸 3 机床之间的距离尺寸. 参考文献表1步距t的尺寸.
2 JB/T 2712—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2712—1999《组合机床自动线零件输送带步距尺寸》，与JB/T2712—1999 相
比主要技术变化如下：
对原标准前言中的提出和归口单位进行了修改。 本标准由中国机械工业联合会提出本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：大连机床集团有限责任公司、保定标正机床有限公司。 本标准主要起草人：罗秀珍、刘莲花、陈庆雪。 本标准所代替标准的历次版本发布情况为：
-JB/T 2712—1980，JB/T 2712—1999。
II JB/T 2712—2011
组合机床自动线零件输送带 步距尺寸
1 范围
本标准规定了组合机床自动线零件输送带的步距尺寸。 本标准适用于组合机床自动线的零件输送带步距。
2步距尺寸
零件输送带的步距尺寸t（即被加工零件或随行夹具由一个工位步进输送到另一工位的距离）应符合图1、表1的规定。
T
图1
表1步距t的尺寸
单位为毫米
200 800
250 900
320 1 000
360 1 120
400 1 250
450 1 400
500 1 500
630 1 800
710
560 1 600
注：当t<200时，可按GB/T321—2005中R20选用。 机床之间的距离尺寸机床之间的距离尺寸 T，一般情况下，应为步距尺寸t的整数倍，即：T=nt（n=l，2，3，4，），
3
按具体情况确定。
1 JB/T 2712—2011
参考文献
[1] GB/T 321—2005 5优先数和优先数系（ISO3：1973，IDT）
2
