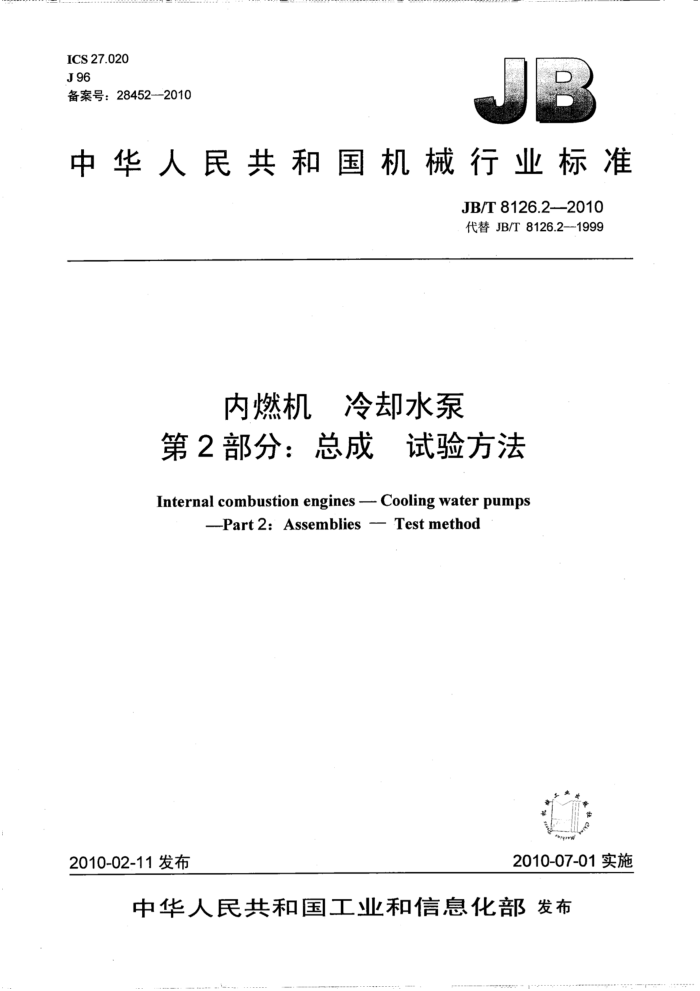

ICS 27.020 J96 备案号:28452-2010
中华人民共和国机械行业标准
JB/T8126.2-2010 代替JB/T8126.2--1999
内燃机冷却水泵第2部分:总成 试验方法 Internal combustion engines -- Cooling water pumps
--Part 2: Assemblies - Test method
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
JB/T8126.2—2010
目 次
前言范围
1
2 规范性引用文件 3 术语和定义 4 符号和缩略语 5 试验项目 5.1 出厂试验 5.2 型式试验 6 试验条件与试验装置 6.1 试验介质, 6.2 试验介质温度 6.3 试验用仪器、仪表 6.4 试验台 6.5. 运转的稳定性 6.6 其他. 7 试验方法, 7.1 性能试验. 7.2 汽蚀试验.. 7.3 出厂试验 7.4 可靠性试验 8 性能参数计算 8.1 扬程H. 8.23 轴功率P... 8.3·有效功率P.. 8..水泵效率.. 8.5汽蚀余量(NPSH) 8.6临界汽蚀余量(NPSH)C.. 9试验报告附录A(资料性附录)清水的物理性质. 图1封闭式试验台示意图图2 开放式试验台示意图图3 ·水泵进水口与进口测压管连接示意图图4 水泵出水口与出口测压管连接示意图图5 取压孔示意图.. 图6 水泵通用特性曲线图7 水泵汽蚀性能曲线表1. 符号和缩略语及其单位.. 表2 容许波动幅度(以测量量平均值的百分数表示)表3° 同一量重复测量结果之间的变化限度表 A.1 清水的物理性质
E
量
9
0
.9 0
L
........i.
.10 10 10 .10 10 13
中01
EEEEEEE 电电话
中话电0电话
厂
C
11 12
13
JB/T8126:2—2010
前 言
JB/T8126《内燃机.冷却水泵》分为六个部分:
第1部分:总成技术条件;第2部分:总成试验方法;第3部分:总成台架可靠性考核;第4部分:水封技术条件;第5部分:水封:试验方法:第6部分:V带轮”技术条件。
本部分代替JB/T8126.2—1999《内燃机冷却水泵 性能试验方法》。 本部分与JB/T8126.21999相比,主要变化如下:
增加了术语和定义(本版的第3章);增加了符号和缩略语(本版的第4章);修改了试验条件(本版的第6章,1999年版的第4章);给出了水泵进、出口与进、出口测压管连接示意图(图3、图4);在性能试验方法中增加了试验步骤(本版的7.1.2,1999年版的5.1);在汽蚀试验方法中增加了试验步骤(本版的7.2.2,1999年版的5.2);对部分性能参数的计算公式进行了调整(本版的第8章,1999年版的第6章)。
与本部分相关配套的标准有:
-JB/T8126.1一2010.内燃机.冷却水泵第1部分:总成技术条件; JB/T5086.1-1999.内燃机水封·技术条件: JB/T5086.2—-1999内燃机水封试验方法; JB/T6718—1993内燃机冷却水泵V带轮技术条件。
本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会(SAC/TC177)归口。 本部分负责起草单位:上海内燃机研究所。 本部分参加起草单位:上海内燃机研究所、河南省西峡汽车水泵股份有限公司、杭州拓天科技有限
公司、浙江三花通产实业有限公司、温州万正汽车泵业有限公司。
本部分主要起草人:沈红节、冯长虹、赵卫东、吴灵、施勇翔、万良海。 本部分所代替标准的历次版本发布情况为:
JB/T8126—1995; -JB/T8126.2-1999。
T
JB/T8126.2—2010
内燃机冷却水泵第2部分:总成 试验方法
1范围
JB/T8126的本部分规定了离心式冷却水泵总成的术语和定义、符号和缩略语、试验项目、试验条件、试验方法、性能参数计算、试验报告等。
本部分适用于中小功率内燃机无自吸要求的离心式冷却水泵总成(以下简称水泵)。 2规范性引用文件
下列文件中的条款通过JB/T8126的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T3214水泵流量的测定方法 JB/T50033内燃机冷却水泵·台架可靠性考核
3术语和定义
下列术语和定义适用于本部分。
3.1
扬程·pump total head 单位质量的被输送液体通过水泵时所获得的有效能量增加值除以重力加速度。
3.2
体积流量 volume flow rate 水泵在单位时间内输送出的液体体积,简称流量。
3.3
绝对压力 absolute pressure 相对于绝对压力零线测得的压力,或作用于物体上全部压力。
3.4
表压 gauge pressure 相对大气压力的压力。 注1:如果该压力高于大气压力,其值为正;如果该压力低于大气压力,其值为负,亦称负表压或真空度。 注2:本部分中,除了大气压力和液体的汽化压力以绝对压力表示外,所有的压力均指从压力计或类似指示仪表上
读出的表压。
3.5
差压 pressure difference 任意两个压力之间的差值。
3.6
水泵转速waterpumpspeed of rotate 水泵工作或试验时,实测的转速,简称转速。
JB/T8126.2-2010
3.7
轴功率shaftpower 原动机输送给水泵的功率,亦称输入功率。
3.8
有效功率 effective power 单位时间内流过水泵的液体从泵那里得到的有效能量,亦称输出功率。
3.9
水泵效率waterpump efficiency 水泵有效功率与轴功率比值。
3.10
汽蚀余量net positive suctionhead 相对水泵中心,水泵进口处单位质量液体所具有超过饱和蒸汽压力的富裕能量,亦称净正吸上水头。
3.11
临界汽蚀余量netpositivesuctionheadatcritical 在规定的流量、转速和试验介质的条件下,扬程下降3%时的汽蚀余量。
3.12
型式试验 type test 新设计或经重大改进后的水泵,为了考核其性能指标是否达到设计、改进要求而进行的各项试验。
它是产品认可试验和准产试验。 3.13
性能试验 performance test 测试水泵在不同转速下的流量、扬程和轴功率,并绘制扬程、轴功率、水泵效率与体积流量之间关
系的曲线的试验。 3.14
汽蚀试验Cavitation test 水泵在规定的转速、流量下测量扬程和汽蚀余量(NPSH),并绘制扬程和汽蚀余量的关系曲线图的
试验。 3.15
出广试验delivery test 制造厂为了保证产品质量,每台冷却水泵在出厂之前在试验台上进行主要性能的试验,以检验产品
质量是否符合要求。 3.16
波动fluctuation 在取一次读数的时间内,一个物理量的测量值相对其平均值的短周期变动。
3.17
变化 change 相邻两次读数之间的数值改变。
3.18
稳定条件stabilizationcondition 所有涉及的量(流量、扬程、输入功率、转距和转速等)的平均值均不随时间而变化的试验状况。
4符号和缩略语
表1中各符号和缩略语适用于本部分。
2
JB/T8126.2—2010
5试验项目 5.1出厂试验
出厂试验项目包括: a)密封性试验; b)转动性试验。
5.2型式试验
型式试验项目包括: a)性能试验; b)汽蚀试验; c)可靠性试验。 凡新产品研制或产品有重大设计更改时,应进行型式试验,
6·试验条件与试验装置 6.1·试验介质 6.1.1性能试验和汽蚀试验
性能试验和汽蚀试验本部分采用清水。亦可根据委托方要求采用清水中加入一定比例的冷却液 6.1.2密封性试验
水压密封性试验为清水或者清水中加入一定比例的防冻液;气压密封性试验为压缩空气 6.2·试验介质温度 6.2.1性能试验和汽蚀试验
性能试验和汽蚀试验采用清水时,试验水温为80℃土2℃;采用清水加防冻液时防冻液加入比例根据委托方要求而定。 6.2.2出厂试验
水压密封性试验时介质温度可以控制在0.℃~40:℃范围内进行,亦可按6.2.1要求进行;气压密封性试验时空气介质温度为环境温度。 6.3试验用仪器、仪表 6.3.1总则
试验中所用仪器、仪表应校验合格,并在有效期内。 6.3.2压力测量 6.3.2.1可采用压力表、压力计或压力传感器及数值仪表等。 6.3.2.2选用时应根据所测压力大小,选用适当的量程。其精度应不低于0.5级。 6.3.2.3在进行高转速、大流量性能试验或汽蚀试验时,由于进口压力一般要出现负表压,此时应特别注意对进口压力测量仪表的选用,以免造成测量压力失真。 6.3.2.4在进行汽蚀试验时,测量进口压力和出口压力用压力仪表的最小分度值应小于或等于起始稳定阶段水泵进出口差压的0.5%。 6.3.3.流量测量
可采用涡轮流量计,亦可按GB/T3214的规定选用。选用时应根据测试水泵的最大流量,选用适当的量程。其精度应不低于1级。 6.3.4:温度测量
可采用压力式温度计、电阻式温度计等,其精度应不低于0.5级。 6.3.5°转速测量
可采用磁电式传感器、光电式传感器或手持式转速表测量等,其精度应不低于0.2级。
JB/T8126.2-2010
6.3.6扭矩测量
采用扭矩仪等,其精度应不低于0.5级。 6.4试验台 6.4.1试验台种类
试验台分闭式和开式两种,见图1和图2。性能试验可在开式或闭式试验台上进行;汽蚀试验应在闭式试验台上进行;密封性试验应在闭式试验台或其他满足要求的试验台上进行。
18
测功机:2 被测水泵:3— 出口测压管:4 压差计或进口压力计、出口压力计;
进口测压管:6- 一流量计:7- 出口调压阀:8- 放气阀;9- 安全阀:
10 真空压力计:11- 通真空泵阀门:12——水位计:13——水箱进水阀:14- -放水阀:
15 封闭式水箱:16——加热器:17-温度计:18— 水泵进水阀。
图1封闭式试验台示意图
11
1
-测功机:2- —被测水泵;3—.出口测压管; 一压差计或进口压力计、出口压力计:进口测压管:6-流量计:7- 出口调压阀8- -水位计:9 水箱进水阀;10 放水阀:
11— —开放式水箱:12——加热器:13——温度计:14— 一水泵进水阀。
图2开放式试验台示意图
6.4.2管路及取压位置 6.4.2.1进水管路及取压位置 6.4.2.1.1·进口测压管为直管,其内径di应等于或接近水泵进水管内径d,其长度L应不小于15d1。 安装时,进口测压管轴线应与水泵进水管轴线对直,两者的间距应不大于d1。 6.4.2.1.2进口取压孔的位置距水泵连接端2d处设置取压孔,示意图见图3。 6.4.2.1.3进水管应有足够的掩埋深度,以保证水泵大流量工作时,流量保持稳定。
