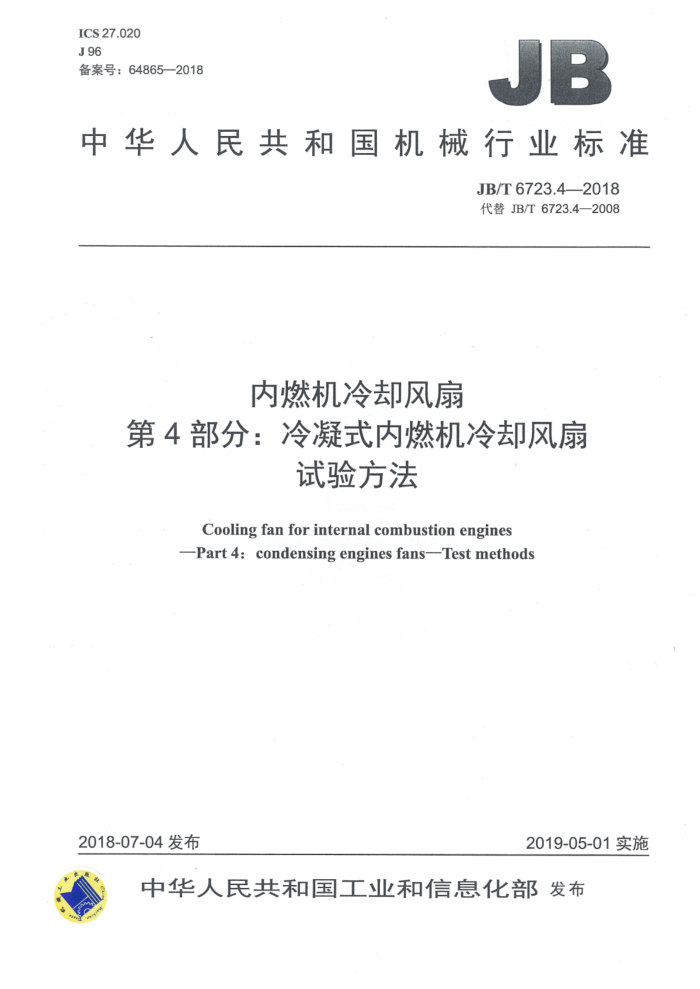

ICS 27.020 J96 备案号：64865—2018
JB
中华人民共和国机械行业标准
JB/T6723.42018 代替JB/T6723.4—2008
内燃机冷却风扇
第4部分：冷凝式内燃机冷却风扇
试验方法
Cooling fan for internal combustion engines Part 4: condensing engines fans-Test methods
2018-07-04发布
2019-05-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准内燃机冷却风扇
第4部分：冷凝式内燃机冷却风扇
试验方法 JB/T6723.4—2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
中
210mm×297mm0.75印张-23千字
2019年5月第1版第1次印刷
定价：15.00元
*
书号：1511115275 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T6723.4—2018
目 次
前言 1范围 2规范性引用文件 3试验项目
I
仪器仪表与精度要求. 5.外观质量. 6静平衡尺寸公差和几何公差 8风扇空气动力性能 8.1试验方法与要求.. 8.2检测内容与数据计算 9风扇噪声.. 9.1 试验要求与方法. 9.2 检测内容与数据计算.. 10电性能 10.1 冷态工作性能试验 10.2 温升试验 10.3 耐电压试验 10.4 防护等级 10.5 绝缘等级 10.6 耐超速试验. 10.7 耐振动试验 10.8 耐高温试验.. 10.9 耐温度变化试验. 10.10磁性能.. 11耐久性。 11.1试验要求与方法... 11.2检测内容与数据计算 12结果分析与文件整理.. 附录A（规范性附录） 风扇空气动力性能曲线
1
+
图1风扇空气动力性能试验装置简图（俯视图）图A..1风扇空气动力性能曲线.
表1风筒直径的选择表2 噪声修正值
..4
1 JB/T6723.4—2018
前：言
JB/T6723《内燃机冷却风扇》分为四个部分：
第1部分：金属冷却风扇技术条件；第2部分：塑料冷却风扇技术条件：一第3部分：冷凝式内燃机冷却风扇技术条件；第4部分：冷凝式内燃机冷却风扇试验方法。
-
本部分为JB/T6723的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6723.4一2008《内燃机冷却风扇：·第4·部分：，冷凝式内燃机冷却风扇试验方
法》，与JB/T6723.4一2008相比主要技术变化如下：
修改了规范性引用文件（见第2章，2008年版的第2章）：增加了试验项目（见第3章，2008年版的第3章）；增加了仪器仪表及精度要求（见第4章）； -增加了外观质量检测（见第5章）； -增加了静平衡试验（见第6章）；增加了尺寸公差和几何公差（见第7章）；增加了带发电机风扇在噪声检测时发电机的工作状态要求（见9.1.7）：增加了磁性能（见10.10）。
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：雪龙集团股份有限公司、上海内燃机研究所、江苏嘉和热系统股份有限公司、上
海汽车集团股份有限公司商用车技术中心、上海柴油机股份有限公司。
本部分主要起草人：贺频艳、乔亮亮、史嵩雁、李宝民、孟红霞、张龙兵、虞宁。 本部分所代替标准的历次版本发布情况为：
JB/T6723.4—1999、JB/T6723.4-2008。
ⅡI JB/T 6723.4--2018
内燃机冷却风扇第4部分：冷凝式内燃机冷却风扇 试验方法
1范围
JB/T6723的本部分规定了冷凝式内燃机冷却风扇的试验项目、仪器仪表与精度要求、外观质量、静平衡、尺寸公差和几何公差、风扇空气动力性能、风扇噪声、电性能、耐久性、结果分析与文件整理。
本部分适用于冷凝式内燃机带发电机及不带发电机的两种冷却风扇（以下简称风扇）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236--2017工业通风机用标准化风道性能试验 GB/T4942.1一2006：旋转电机整体结构的防护等级（IP代号）分级 GB/T8069功能量规 GB/T11021一2014电气绝缘耐热性和表示方法 GB/T12796.2永磁铁氧体磁体第2部分：微电机用永磁铁氧体磁体分规范 JB/T6723.3一2018内燃机冷却风扇第3部分：冷凝式内燃机冷却风扇技术条件
3试验项目
试验项目包括： a）外观质量； b）静平衡； c）尺寸公差和几何公差： d）风扇空气动力性能： e）风扇噪声；
f）电性能; g）耐久性。
4 仪器仪表与精度要求
4.1 试验用的仪器仪表应校验合格。 4.2 风量与静压用风筒与微压计测量，微压计的测量误差不超出土0.1Pa。 4.33 转速测量装置的准确度应不低于0.5级。 4.4功率（扭矩）测量装置的准确度应不低于1.5级。 4.5噪声用精密声压计测定，其分度值应不大于0.5dB（A）。 4.6大气压力计的分度值应不大于10Pa。 4.7 温度计的分度值应不大于0.5℃。 JB/T6723.4—2018
4.8 电压表的准确度应不低于0.5级，其他电气测量仪表应不低于1级。
5外观质量
风扇的外观质量采用目测、手感检测，轴向窜动采用百分表检测。
6静平衡
风扇的静平衡检测在平衡试验台上进行。
7尺寸公差和几何公差
风扇外形及安装部位的尺寸公差、几何公差，采用符合GB/T8069的功能量规进行检测。
8风扇空气动力性能
8.1试验方法与要求
试验采用图1所示的装置该装置由风筒与平衡电动机两天部分组成。其中风筒应符 合GB/T1236一2017中“进口侧试验管道
8.1.1
C型装置”白 的规定，并推荐使用圆锥形 集流器 8.1.2 被检风扇的叶轮基术外轻D,与风简直径d.应符 合表1的规
讲
风简直径的选控
单位为毫米
叶轮基本外径D 风筒直径d
160
160
150
180
8.1.3 试验应在室内进 8.1.4 发电机应处于空载状态 8.1.5 风扇轴线的离地高度应不小于1m 8.1.6在试验装置前、后方15m以内，以风筒轴线为轴，、半径为1.2m的范围内不应有壁面及障碍物。 8.1.7试验按GB/T1236一2017规定的“进气法”进行。试验风圈直径应为风扇外径的1.05倍（取整数），风扇叶片轴向投影宽度应全部在试验风圈内。 8.1.8试验转速至少应包括下列四种：
1.1 n、ng、0.75 ng0.5 ngc 注：n,为风扇标定转速。
8.1.9每一转速下，试验工况不少于9个，并沿最大流量（节流网全开位置）至零流量，大致均匀分布。
2 JB/T6723.4—2018
10
中日
说明：
大气压力计；温度计：圆锥形进口 美流器；微压计：节流金属网：一多孔整流栅：
试验管路；过渡接头；
17
2 3 X
8-
9- 被检风扇； 10- 测速装置；
平衡电动机
11
图1风扇空 气动力性能试验装置简图（俯视图）
8.2检测内容与数据计算
按规定工况 依次测取 a）大气压力Pa，单位为（ b）大气温度a，单位为摄氏度？ c）干球和湿球温度t和单位为摄氏度（℃） d）风扇转速 单位为转每分（/min） e）圆锥形进口集流器及试验管路的差压 与静压Pe3 单位为帕（Pa）： f）平衡电动机转速n， 单位为转每分（r/min）； g）平衡电动机的平衡力矩M，单位为牛米（N·m）。 注：平衡力矩也可通过测定平衡电动机力臂长L与平衡重（G-AG）来计算，即M-L（G-△AG)。 根据以上数据，按GB/T1236—2017的规定，计算风扇的下列基本参数， 并按附录A绘制风扇空
气动力性能曲线：
a）风量，单位为立方米每小时（m/h)： b）静压PsF，单位为帕（Pa)）； c）轴功率N，单位为于瓦（kW)： d）静压效率ns（%）。
9风扇噪声
9.1 试验要求与方法 9.1.1试验采用图1所示的装置。 9.1.2试验在室内进行，并应避免反射声的影响。测试时，距声源点1m及2m处，其A声级差值应不小于5dB（A）。 9.1.3应避免背景噪声（风扇不转时的环境噪声）的影响，背景噪声应比被检风扇相应低10dB（A）以
3 JB/T6723.4-2018
上。要求达不到时，若两者相差（3～9）dB（A），应按表2修正。若差值小于3dB（A），测量应停止。
表2噪声修正值
单位为分贝（A计权）
4, 5 -2
6, 7,8, 9
测点声压级与背景噪声声压级差值
3 -3
修正值
-1
9.1.4安装时，风扇轴线离地高度应不小于1m。 9.1.5测点位于风扇驱动端前方，与风扇轴在同一水平面上，并呈土45°角，距离驱动端中心1m。 9.1.6试验时，风扇转速及风量按JB/T6723.32018中表1的规定。 9.1.7带发电机的风扇应处于空载工作状态。 9.2检测内容与数据计算
按规定工况，依次测取10s内下列声压级的平均值： a）被检风扇与驱动系统总噪声（声压级），单位为分贝［dB（A）： b）背景噪声，单位为分贝［dB（A）]。 注：若示值的变动超过4dB（A），测试结果无效。 根据以上数据，依次进行以下处理和计算： a）根据仪表的校正曲线，对原始读数进行校正； b）按9.1.3的规定，进行背景噪声修正； c）按公式（1）计算测量表面的平均声压级L，
Lpl +L
L
1
2
式中：
亡，——测量表面的平均声压级，单位为分贝［dB（A)]; Lp1、Lp2 -分别为经读数校正、背景噪声修正的两测点处的声压级，单位为分贝［dB（A)]。
10电性能
10.1冷态工作性能试验 10.1.1·试验要求与方法
试验要求与方法如下： a）试验应在15℃～35℃的环境条件下进行； b）作为额定负载的无感电阻应由铜镍合金（康铜）制成，且具有额定工况下的电阻值： c）读数时电压在1min内的波动应不超出士0.2V。
10.1.2检测内容与数据计算
按规定工况，依次测取： a）标定转速、额定负载下的端电压Up，单位为伏（V)： b）标定转速、额定负载下的输出电流I·单位为安（A)； c）最低工作转速、额定负载下的端电压Umin，单位为伏（V)； d）最高工作转速、额定负载下的端电压Umax，单位为伏（V)。
4
