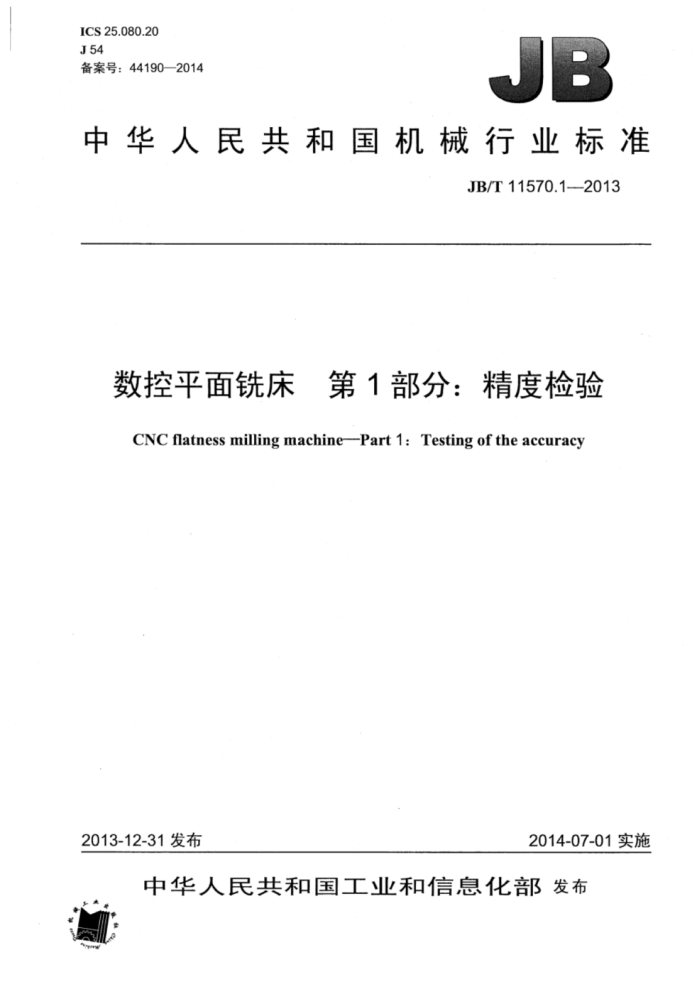

ICS25.080.20 J54 备案号：44190—2014
JB
中华人民共和国机械行业标准
JB/T11570.12013
数控平面铣床 第1部分：精度检验
CNC flatness milling machine--Part 1: Testing of the accuracy
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
数控平面铣床第1部分：精度检验
JB/T11570.1—2013
丰
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
串
210mm×297mm-1.5印张-49千字 2014年10月第1版第1次印刷
.r
书号：15111·11371 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11570.1—2013
目 次
1
前言 1范围 2 规范性引用文件
一般要求 3.1 测量单位. 3.2 安装水平. 3.3 检验顺序.. 3.4 检验项目... 3.5 检验工具 3.6 工作精度检验 3.7 最小公差值 3.8机床的轴线及运动方向， 4几何精度检验
3
定位精度检验. 6工作精度检验图1数控立式平面铣床. 图2数控端面式平面铣床图3 数控柱式平面铣床，
5
16 17
1 JB/T11570.1—2013
前言
JB/T11570《数控平面铣床》分为两个部分：
第1部分：精度检验；第2部分：技术条件。
本部分为JB/11570的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：桂林机床股份有限公司。 本部分主要起草人：李素平、冯建国、余不亮。 本部分为首次发布。
ⅡI JB/T11570.1—2013
数控平面铣床第1部分：精度检验
1范围
JB/T11570的本部分规定了数控平面铣床的几何精度检验、定位精度检验和工作精度检验的要求及检验方法。
本部分适用于工作台面宽度250mm~630mm的数控立式平面铣床，工作台面宽度250mm~1600mm 的数控柱式平面铣床和数控端面式平面铣床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定 GB/T19660—2005工业自动化系统与集成机床数值控制坐标系和运动命名
3一般要求
3.1·测量单位
本部分中所有线性尺寸及相应的允差均用毫米表示；角度尺寸用度表示，角度偏差主要用比值表示，但在某些情况下为了清晰，也用微弧度（urad）或角秒（"）表示。其换算关系见下式：
0.01/1000=10μrad~2"
3.2安装水平
按GB/T17421.1一1998中的3.1调整机床安装水平。将工作台置于行程的中间位置，在工作台中央放置水平仪，水平仪在纵向和横向的读数均不超过0.04/1000。机床检验前主轴和其他运动部件的空运转升温、测量方法和检验工具的推荐精度也应按GB/T17421.1一1998的规定执行 3.3检验顺序
本部分规定的检验顺序并不表示实际检验顺序。为了使装拆检验工具和检验方便起见，可按任意次序进行检验。 3.4检验项目
检验机床时。根据结构特点并不是必须检验本部分中的所有项目。为了验收目的而要求检验时，可由用户取得制造厂同意选择一些感兴趣的检验项目，但这些检验项目必须在机床订货时明确提出。 3.5检验工具
本部分所规定的检验工具仅为例子，可以使用相同指示量或具有至少相同精度的其他检验工具。指示器应具有0.001mm或更高的分辨率。
1 JB/T11570.12013
3.6工作精度检验
工作精度检验应在精加工后进行。 3.7最小公差值
当实测长度与本部分规定的长度不同时，允差应根据GB/T17421.1-1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005mm时，仍按0.005mm计。 3.8机床的轴线及运动方向 3.8.1机床的轴线及运动方向命名应符合GB/T19660—2005的规定。 3.8.2数控立式平面铣床机床部件及运动轴线的名称如图1所示。
A
说明：一主轴箱：
1一
一工作台：一床身；一立柱。
2
3-
4-
图1 数控立式平面铣床
2 JB/T11570.12013
3.8.3数控端面式平面铣床机床部件及运动轴线的名称如图2所示。
a）数控单端面式平面铣床
b）数控双端面式平面铣床
说明：
一主轴箱：一工作台：一床身。
一
2-
3
图2数控端面式平面铣床 JB/T11570.1—2013
3.8.4数控柱式平面铣床机床部件及运动轴线的名称如图3所示。
a）数控单柱式平面铣床
中
b）数控双柱式平面铣床
说明：
一主轴箱：一工作台：一床身：
2
3- 4-
一立柱。
图3数控柱式平面铣床
4
