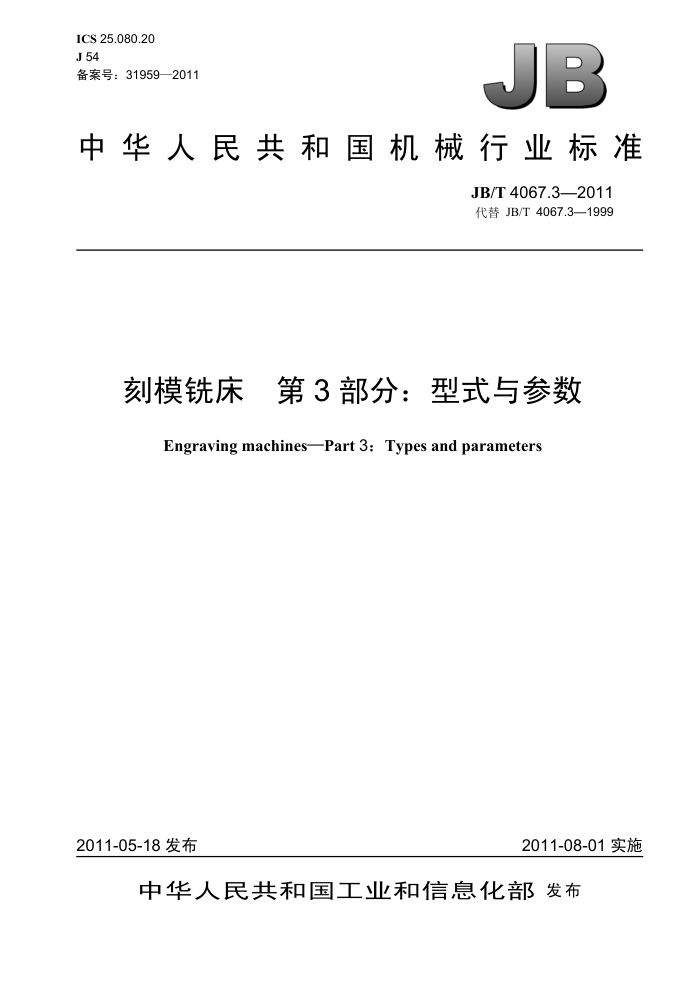

ICS 25.080.20 J 54 备案号：31959—2011
JB
中华人民共和国机械行业标准
JB/T 4067.3—2011 代替 JB/T 4067.3—1999
刻模铣床 第3 部分：型式与参数
-
Engraving machinesPart 3: Types and parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4067.3—2011
目 次
前言 1 范围. 2 规范性引用文件 3 型式与参数 3.1 型式 3.2参数. 图1立体刻模铣床图2平面刻模铣床. 表 1立体刻模铣床参数 ························ 表2平面刻模铣床参数..
I1
..........
..........................
............................ JB/T 4067.3—2011
前言
JB/T 4067《刻模铣床》分为以下三个部分：
第1部分：精度检验; -第2部分：技术条件；第3部分：型式与参数。
本部分为JB/T4067的第3部分本部分代替JB/T4067.3一1999《刻模铣床参数》 本部分与JB/T4067.3一1999相比，主要变化如下：
将标准名称“刻模铣床参数”改为“刻模铣床 第3部分：型式与参数”; 增加了第2章“规范性引用文件”; 立体刻模铣床的主参数缩放仪中心距由“350mm～450mm”改为“350 mm～460 mm”
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：昆明铣床厂。 本部分主要起草人：韩玉稳、谭肇康、秦忠。 本部分所代替标准的历次版本发布情况为：
ZB J54 013—1988; -JB/T 4067.3—1999。
I JB/T 4067.3—2011
刻模铣床第3部分：型式与参数
1 范围
JB/T 4067 的本部分规定了刻模铣床的型式、主参数和连接尺寸参数本部分适用于缩放仪中心距为 235 mm～400 mm 的平面刻模铣床及缩放仪中心距为 350 mm～460 mm
的立体刻模铣床。 2规范性引用文件
下列文件中的条款通过 JB/T4067 的本部分的引用而成为本部分的条款。凡是注日期的引用文件
其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 158—1996机床工作台T 形槽和相应螺栓（eqv ISO 299：1987） GB/T321—2005优先数和优先数系（ISO 3：1973，IDT）
3 型式与参数 3.1型式
刻模铣床的型式分为立体刻模铣床和平面刻模铣床，如图1和图2所示。
串
费
GE
图 1 立体刻模铣床
图2平面刻模铣床
3.1.1立体刻模铣床
机床的主运动为主轴的回转运动，仿形加工时，缩放仪围绕靠模作纵向、横向、垂向的进给运动；普通铣削时，缩放仪固定，工作台手动作纵向、横向、垂向进给运动。
1 JB/T 4067.3—2011
3.1.2 2平面刻模铣床
机床的主运动为主轴的回转运动，仿形加工时，缩放仪围绕靠模作纵向、横向的进给运动；普通铣削时，缩放仪固定，工作台手动作纵向、横向、垂向进给运动。 3.2参数 3.2.1　立体刻模铣床的参数宜符合表 1 的规定。
表 1立体刻模铣床参数
350
400 1 : 1.5～1 : 8
460
缩放仪中心距L 刻模比例范围工作台面宽度工作台面长度主轴端面到工作台面的最大距离 mm 工作台T形槽宽度（按GB/T158） mm 主轴锥孔锥角弹簧夹头夹持刀具最大直径
mm
200 360 300
200 360 360 12 20° 6
250 400 400
mm mm
6
10
mm
工作台的长度、宽度，允许以表列数值为基数，在GB/T321一2005 的R40数系的前、后各四项中选取。
3.2.2 平面刻模铣床的参数宜符合表2 的规定
表 2 平面刻模铣床参数
缩放仪中心距L 刻模比例范围工作台面宽度工作台面长度主轴端面到工作台面的最大距离 mm 工作台 T形槽宽度（按GB/T158） mm 主轴锥孔锥角弹簧夹头夹持刀具最大直径
235
280 1:1~1: 50 200
340
400
mm
200 500 300
250 600 360
250 600 400
mm mm
500 300
12 20°
8
8
mm
6
6
工作台的长度、宽度，允许以表列数值为基数，在 GB/T321一2005 的R40 数系的前、后各四项中选取。
